发射DAC用于航空航天和防务

2012-09-19 00:00:00 ADI 阅读:
ADI公司推出三款高性能16/14位发射DAC AD9117/AD9122/AD9739,继续保持其不断创新的势头
ADI推出三款发射DAC用于航空航天和防务 高速DAC现可在扩展温度范围内工作,采用更可靠的NiPdAu和含铅BGA封装: AD9117 14位、125 MSPS、双通道DAC AD9122 16位、1.23 GSPS、双通道DAC AD9739 14位、2.5 GSPS、单通道DAC 高性能信号处理解决方案供应商及数据转换器市场份额领先者ADI,在航空航天和防务应用领域的信号处理技术创新方面居前沿地位已逾45年。最近,ADI公司推出三款高性能16/14位发射DAC AD9117/AD9122/AD9739,继续保持其不断创新的势头。这些DAC可工作在扩展温度范围内,采用高度可靠的封装,可用于雷达、安全通信、航空电子和其他防务电子应用。ADI公司的14位双通道AD9117、16位双通道AD9122和14位单通道AD9739发射DAC专为信号合成应用(包括脉冲调制波形生成)以及正交数字结构中合成调制载波而设计。 对于引脚架构封装,除了扩展温度范围,一些航空航天和防务应用要求采用其他解决方案代替亚光锡(Sn),以便消除对于镀锡工艺中产生锡须问题的担忧。这些DAC可采用NiPdAu引脚架构或含铅BGA封装,不存在锡须问题。NiPdAu引脚架构封装采用符合RoHS标准的低卤/无卤材料,并且整个引脚架构进行预电镀处理。 用于基带频率合成的AD9117双通道DAC的特性与优势: SFDR(至奈奎斯特频率): 86 dBc(1 MHz输出) 85 dBc(10 MHz输出) NSD(10 MHz输出,125 MSPS,20 mA):?157 dBc/Hz 差分电流输出:4 mA至20 mA 工作温度范围:-40° C至+85° C NiPdAu引脚架构封装 《电子设计技术》网站版权所有,谢绝转载 {pagination} 用于中频合成的AD9122EP双通道DAC的特性与优势: SFDR性能:72 dBc(fDAC = 800 MSPS,fOUT = 70 MHz) 可调模拟输出:8.7 mA至31.7 mA,RL = 25 Ω至50 Ω 新颖的2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置 工作温度范围:-55° C至+105° C NiPdAu引脚架构封装 用于RF合成的AD9739单通道DAC的特性与优势: 业界领先的单/多载波IF或RF合成 SFDR性能:60 dBc(fDAC = 2400 MSPS,fOUT = 950 MHz) 工作温度范围:-40°C至+85°C 含铅BGA封装

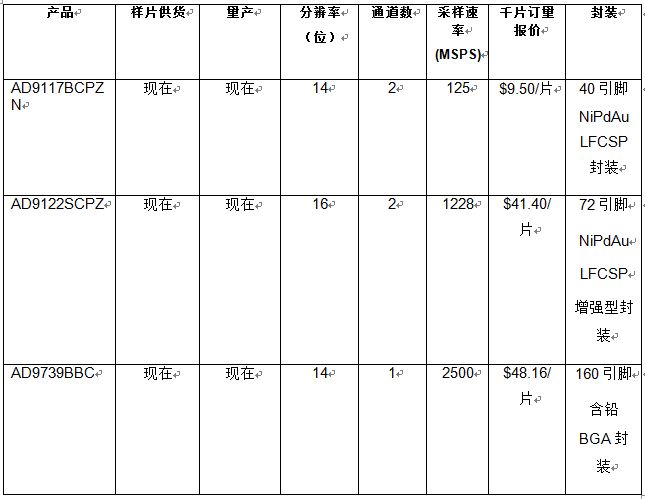

规格表
规格表
