Molex开发1.00和1.25mm间距线对板连接器系统

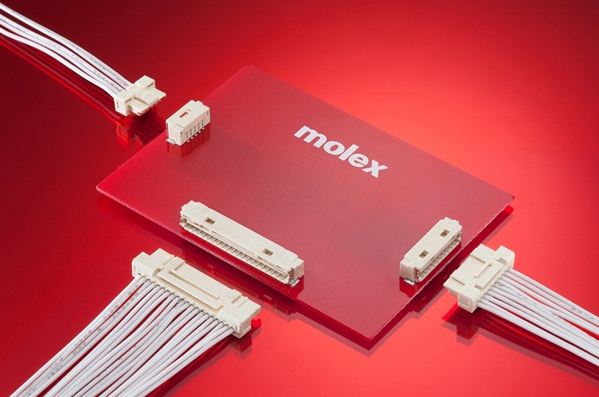

Molex 公司推出IllumiMate 1.00 和1.25 mm 间距线对板连接器系统，与目前市场上任何类似连接器系统相比，可为现今平板LED电视和PC监视器制造商提供更多的接插方式、额定电压、电路尺寸和锁定类型。IllumiMate产品系列通过提供单一系统，让设备制造商围绕单一连接器类型和PCB占位面积图形设计各种不同的模型。

用于现今薄屏 LED电视和监视器的唯一单一连接器解决方案
d21ednc

Molex地区产品经理Goji Tanabe表示：“随着制造商寻求能够实现更明亮的分辨率和更低的功耗，而同时提供更薄的显示屏和更多的尺寸和功能种类，平板电视的LED背光应用不断增长。以往，一个连接器系列无法满足所有这些不同的需求。Molex新的IllumiMate 1.00 和 1.25 mm间距系列不仅可以满足业界对窄宽度、低功率连接器的需求，还通过提供现今行业最广泛的接插和电压配置范围，满足了业界对更高灵活性的需求。” 与IllumiMate 1.25 mm 连接器系统相比，IllumiMate 1.00 mm可以节省大约50%的电路板空间，而且提供更低的电压选择，有助于降低功耗。1.00和1.25 mm两种产品系列均在电压、电路尺寸和线规方面提供不同的选项，并分享以下主要特性包括： 自摩擦锁定实现安全闭锁和空间节省，具有反电线缠绕(anti wire-tangling)和中间摩擦锁定特性，带有可视接插保障窗口; 极化导向肋 (polarization guide rib) 能保护插针，同时防止不正确的接插和左右运动(side-to-side movement)。1.00 mm 间距型款的导向肋位于外壳端部，而1.25 mm 间距型款的导向肋位于中间; 宽前焊垫增强PCB保持力; 双触点终端设计提供电气接触保障和低插入力; 《电子技术设计》网站版权所有，谢绝转载
