带电源的 USB μModule 隔离器,可保护集线器和外设端口.
2014 年 5 月 21 日 – 凌力尔特公司 (Linear Technology Corporation) 推出USB微型模块 (μModule) LTM2884，该器件整合了USB数据通信和USB电源，并针对地至地电位差和大共模瞬变提供了保护功能。坚固型接口和隔离使LTM2884非常适合那些在严苛的工业或医疗环境中部署 USB 的系统，此类环境需要提供针对接地电位差的保护。LTM2884 通过采用内部电感式信号隔离将一对USB信号收发器隔离开来，从而实现接地点的分离，可提供 2500VRMS隔离度和 >30kV/μs的出色共模瞬变抑制性能。
LTM2884 具有一个集成型、低 EMI、采用外部供电或 USB 供电的 DC/DC 转换器，该转换器负责为隔离式收发器供电，并可为 USB 外设或集线器 / 主机控制器提供高达 2.5W 的隔离电源。独特的自动总线速度检测功能允许 LTM2884 在集线器 / 主机 / 总线隔离应用中使用。面朝下游的集成型下拉电阻器和面朝上游的上拉电阻器自动配置以与下游器件的速度相匹配，从而使得 LTM2884 能够监视总线速度并将总线速度报告主机。凭借 2500VRMS 电流隔离、集成型电源和 USB 2.0 兼容型收发器，LTM2884 无需外部组件，是一款适合隔离式 USB 通信的完整μModule 解决方案。
LTM2884 适合于众多的应用，包括主机、集线器和外设隔离、以及 USB 串联式总线隔离。ESD 保护等级达 ±15kV 的收发器可执行 USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps) 操作。一种暂停模式用于监视闲置状态并将 VBUS 电流减小至 2.0mA 以下。集成型 DC/DC 转换器能够提供 2.5W (当连接至一个外部高电压电源时) 或 1W (当连接至 USB VBUS 电源时) 输出功率。
LTM2884 采用紧凑的 15mm x 15mm x 5mm 表面贴装型 BGA 封装，所有集成电路和无源组件都装在这个符合 RoHS 要求的 μModule 封装中。LTM2884 提供商用、工业和汽车级版本，分别支持 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 105°C 的工作温度范围。千片批购价为每片 17.35 美元。LTM2884 所在的 μModule 隔离器系列还包括具有隔离式 RS485、RS232、SPI、I2C 和 GPIO 的 μModule 隔离器。

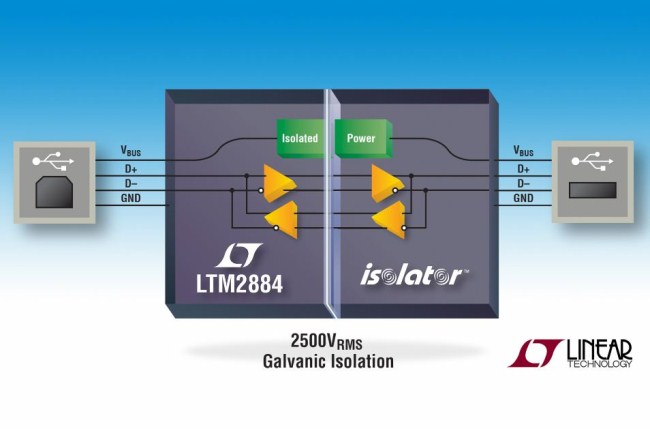

μModule 隔离器结合了 USB 收发器和 2.5W 隔离电源
