电流型运算放大器的配置与我们常用的普通运算放大器完全不同。本文将会介绍这种配置及其代数电路分析。虽然这个代数很复杂，但无论如何都值得一试。
我们可根据E1、E2和Eo从Ex的两个快速计算开始进行分析（图1）。然后令Ex的两个表达式彼此相等，其余的就都是代数推导了。

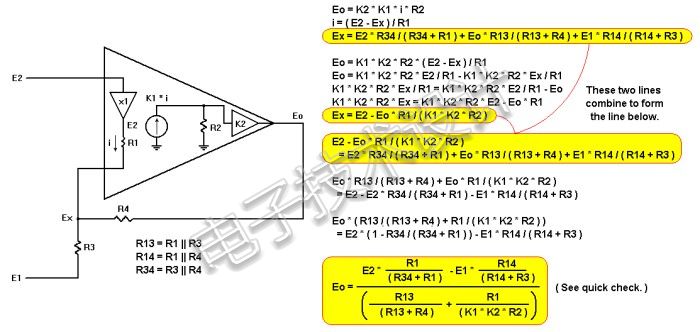

图1：电路分析的初始方法。
现在，就可以像进行合理性检查一样，看看对于地上的E1，从E2到Eo的电路级增益是多少（图2）。

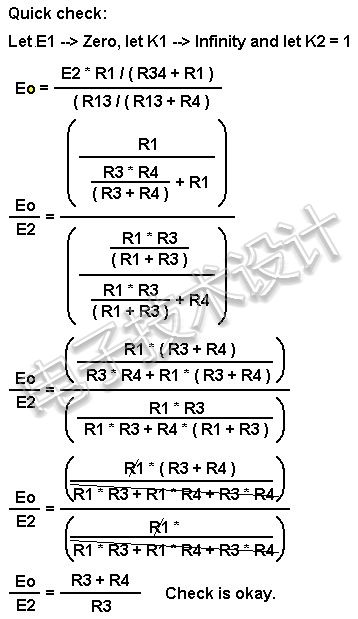

图2：检查到目前为止所完成的分析。
上述分析看上去没问题，现在就可以继续进行图3所示的分析。

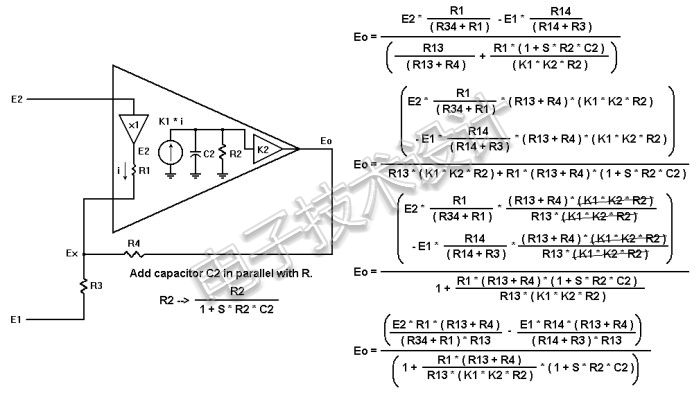

图3：电路分析的下一步。
现在，对于两个输入E1和E2，得到了Eo的计算公式。请注意，可以通过选择R3和R4的值来改变电路级增益（反相和同相），但是这两个值的选择（从而得到可变电阻）却并不是任意决定的。如果将R4设为变量而设置特定的增益值，则会得到图4和图5所示的同相和反相结果。

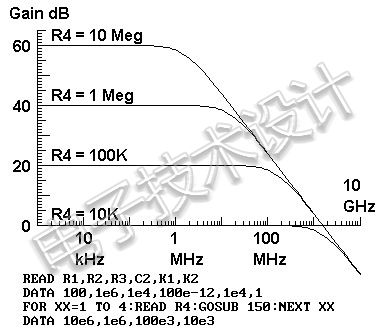

图4：同相增益与R4变化的关系。
图5：反相增益与R4变化的关系。
就像在普通电压型运算放大器中获得的一样，增益带宽积会趋于恒定。但是，如果改为将R3设为变量，则会得到截然不同的结果（图6、图7）。

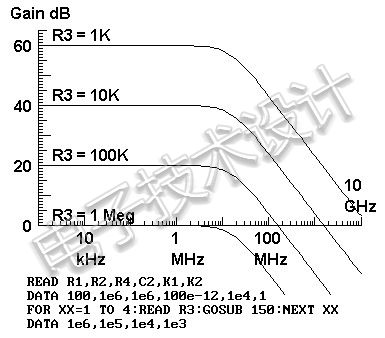

图6：同相增益与R3变化的关系。

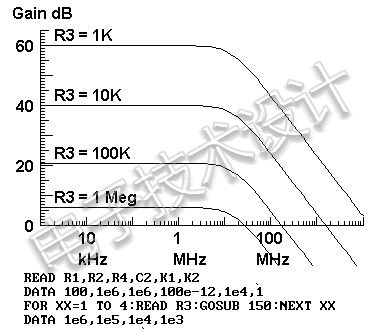

图7：反相增益与R3变化的关系。
在此，增益带宽积显然不是常数，但是每个增益设置下的转折频率都趋于恒定。如果在增益可变的情况下需要保持带宽，则这种频率响应可能很有价值。
仅是出于上述确定性的考虑，以上代数结果在Multisim SPICE中进行了确认（图8）。
图8：SPICE分析结果确认。
