4月15号晚上11点，苹果悄然上架了新款iPhone SE，这款手机外观和iPhone8完全一致，但是性能部分较iPhone 8有了很大的提升，A13仿生芯片、支持千兆级LTE以及WiFi 6等等，性能十分强劲。但我们更加在意的是手机的充电性能如何。
我们第一时间对苹果新款iPhone SE手机的充电性能进行了测试，这款手机支持PD快充，但是苹果给标配的仍是5V1A祖传充电器，虽然仍有点小遗憾，不过对果粉来说也是见怪不怪了。下面我们就对这款充电器进行拆解，看看和苹果以往的5V1A充电器设计做工有什么不同。
iPhone SE手机开箱全部东西一览，除了手机外还有有线耳机EarPods和5V1A充电头。此外还有一根USB-A to Lightning数据线，值得一提的是EarPods有线耳机采用的是Lightning接头。
为新款iPhone SE搭配的充电器延续了苹果5W充电器外观造型，充电器侧身为白色外壳，表面亮面处理，并且弧面过渡，输入输出端外壳则为灰色配色并磨砂处理。此外采用固定式国标插脚。

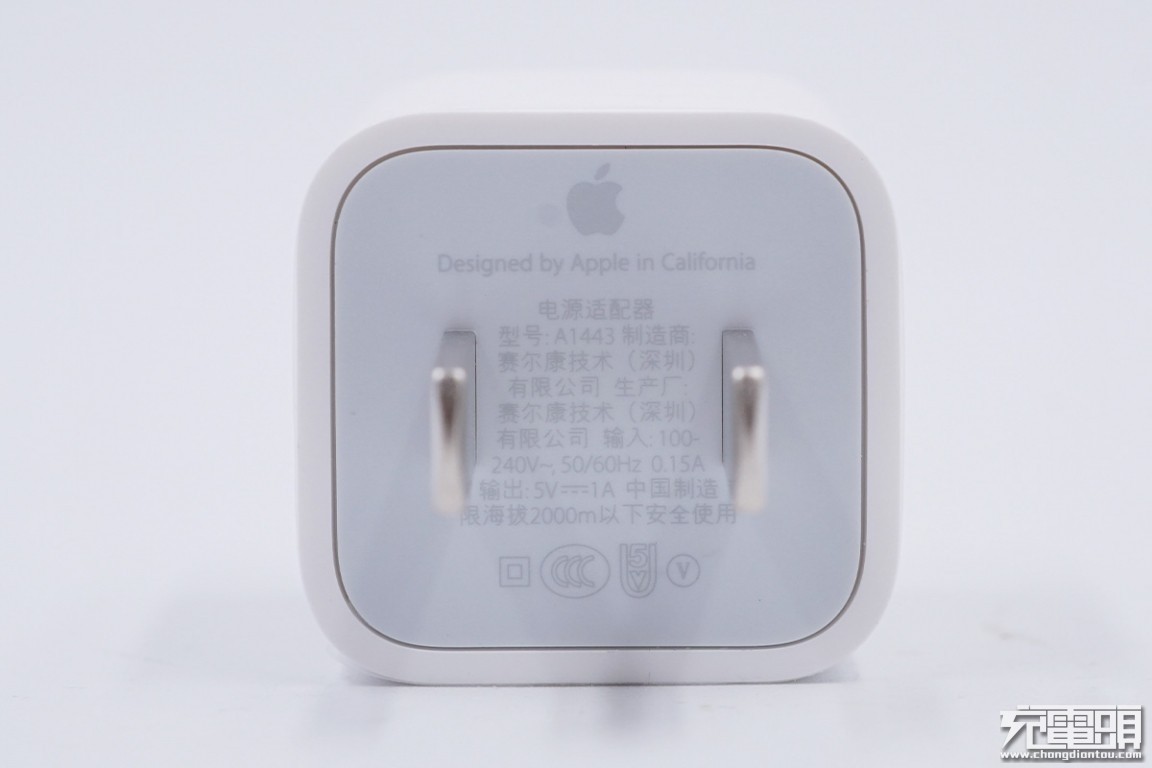

输入端外壳上面是熟悉的苹果Logo，充电器型号：A1443；输入：100-240V~50/60Hz 0.15A ；输出：5V1A；充电器已经通过了3C认证和VI级能效认证。制造商：赛尔康技术（深圳）有限公司，赛尔康也成为了国内首家苹果原装充电器的代工厂。输出端采用单USB-A口设计，白色胶芯。充电器机身尺寸大小和一元硬币直径相仿，非常小巧。

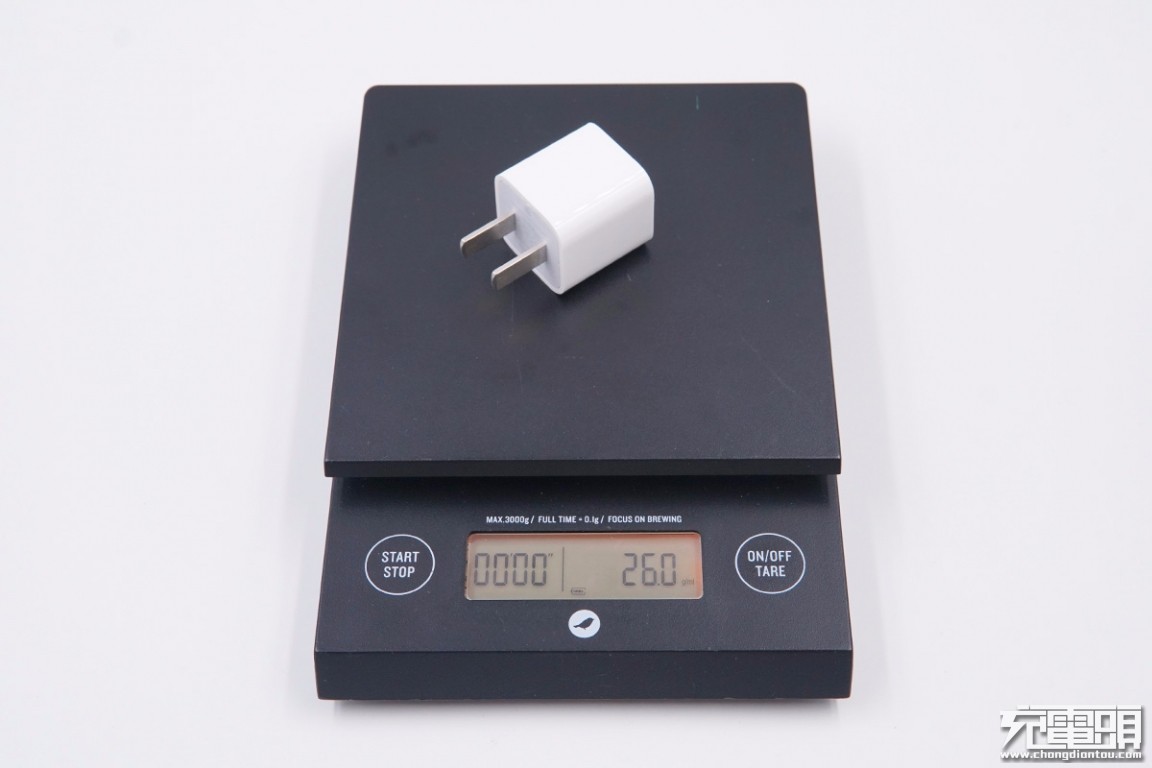

净重约为26g，非常的轻。

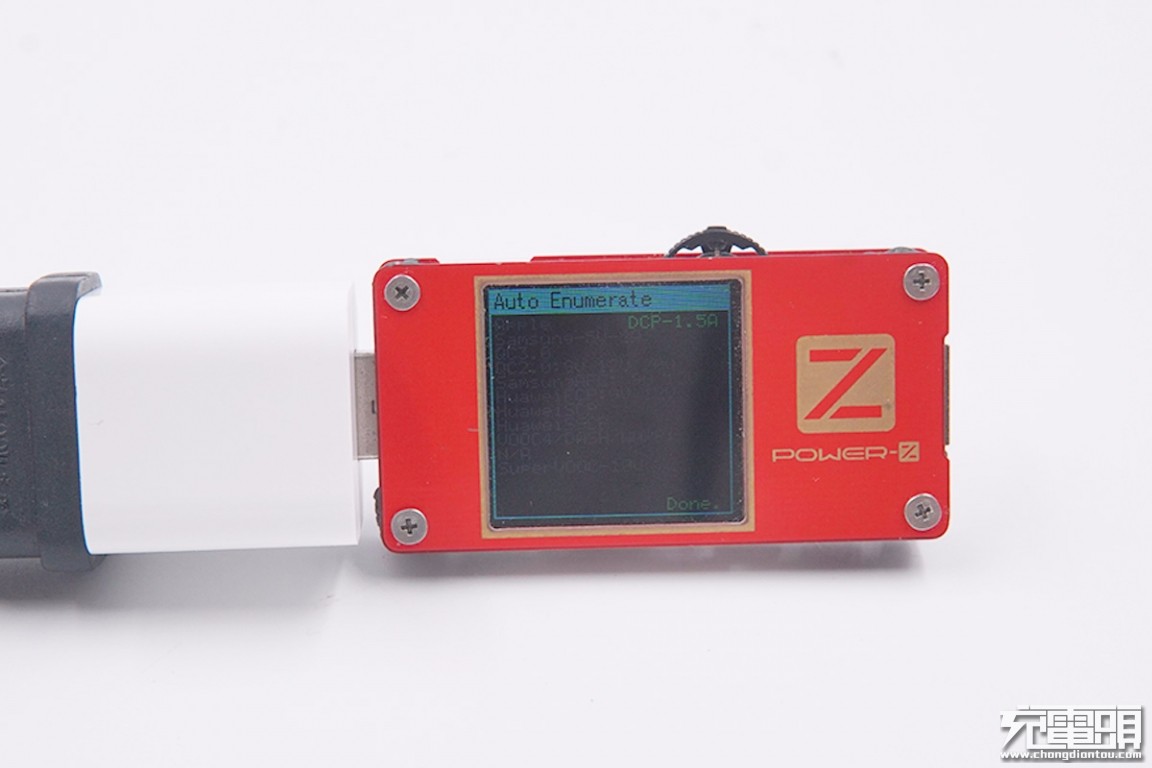

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，结果显示充电器仅支持DCP协议。
虽说5W充电器结构相对要简单得多，但是苹果这款的体积也太小了，下面我们就对其进行拆解，看看内部如何设计，才能将体积压缩的如此小巧。

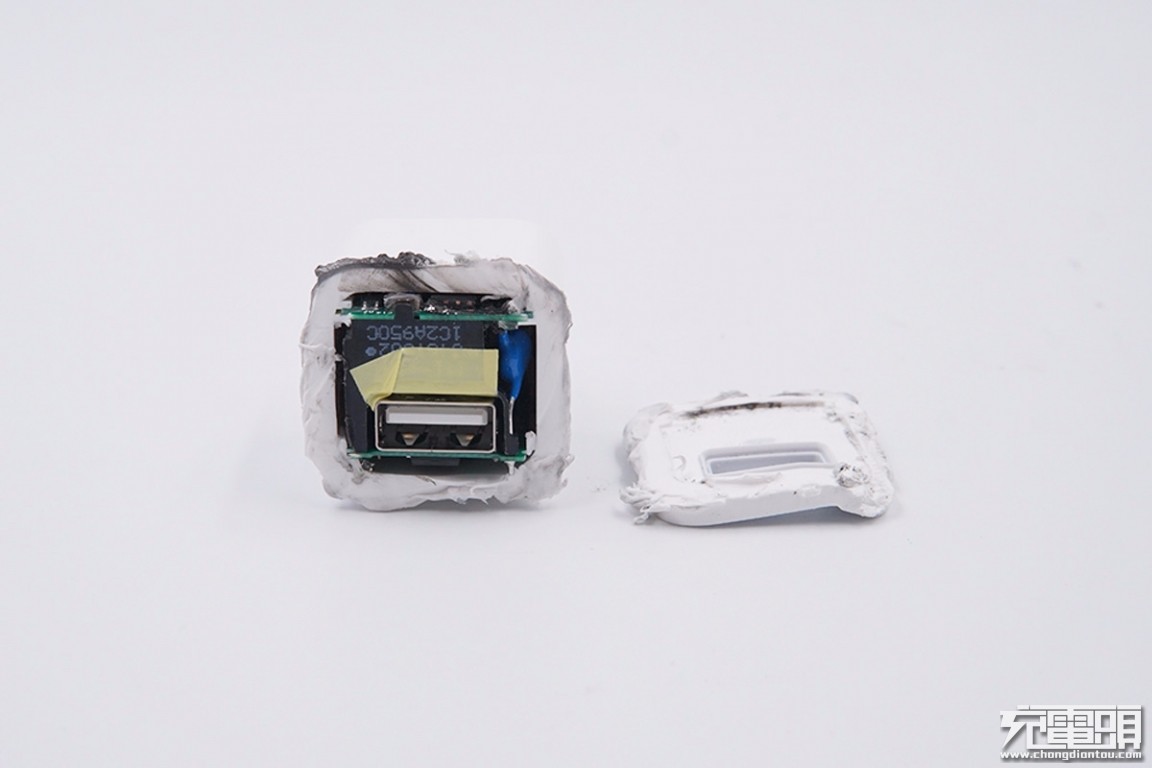

将输出端外壳切割开，从截面可以看到机身壳非常的厚实，保护性很强。

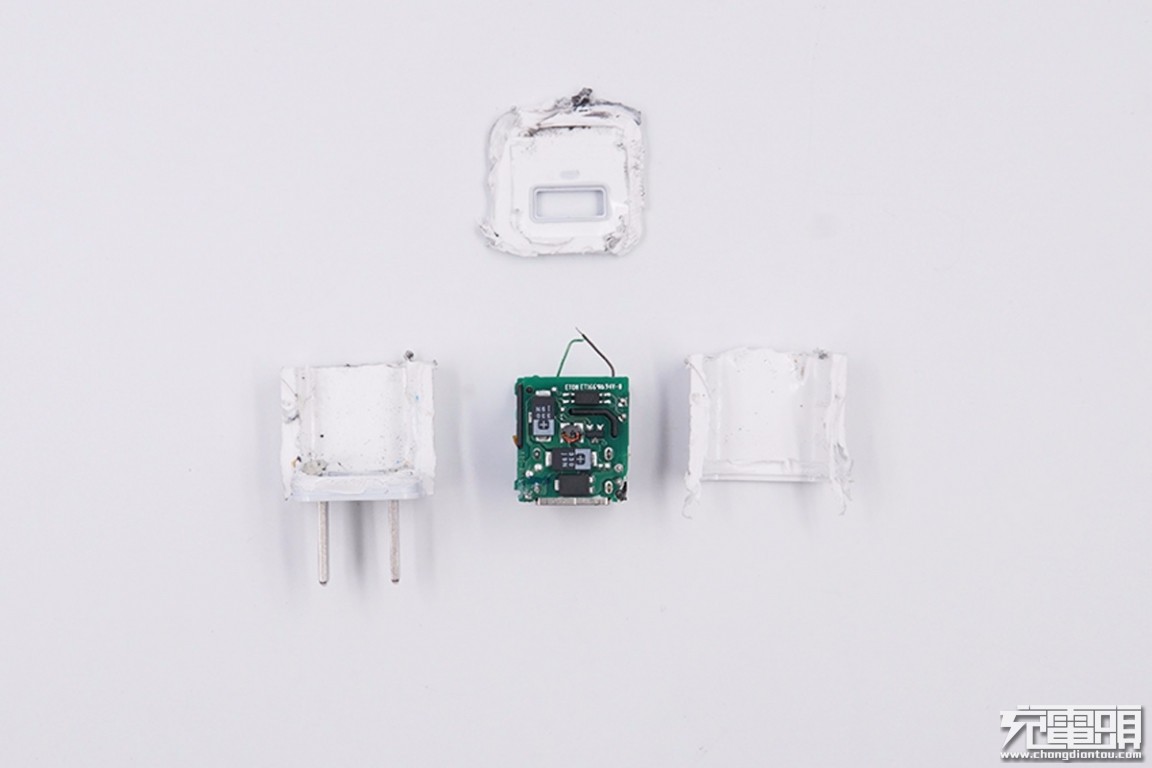

即便是将输出端外壳拆掉了也很难将PCB板取出，索性将剩余机身壳对半切割开。光是拆机身壳就费了很大功夫，充电器做工非常扎实。

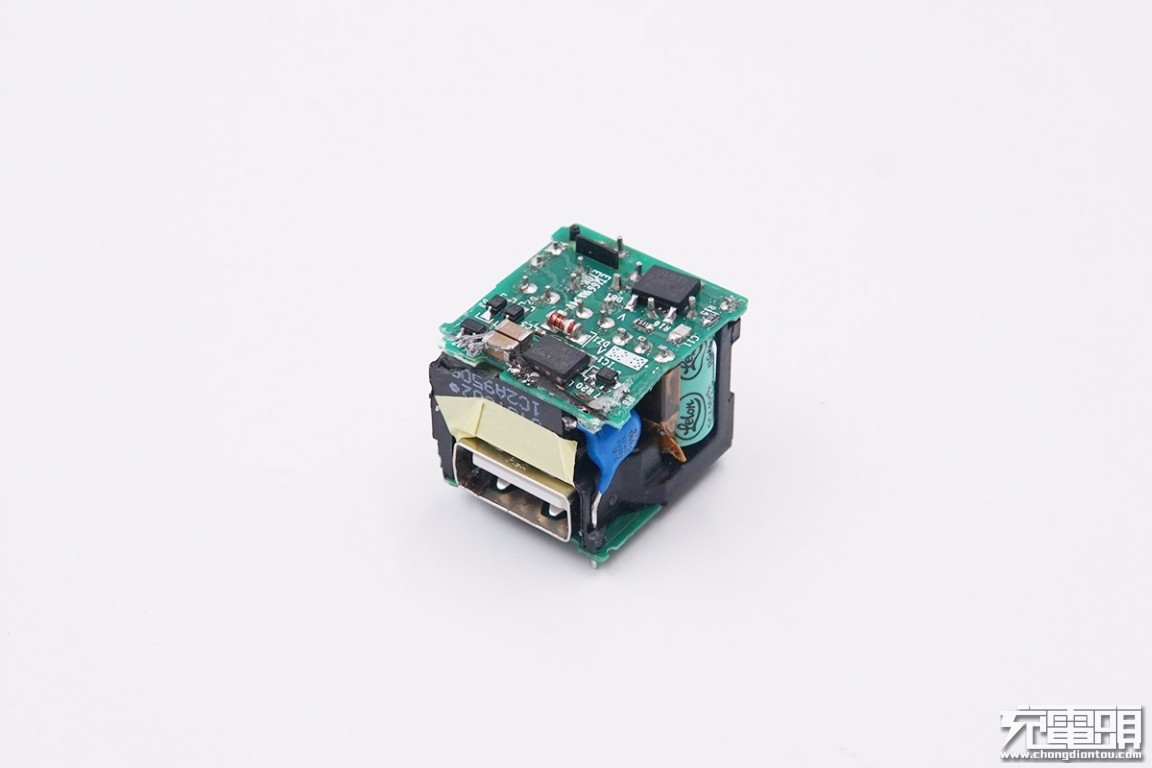

充电器内部总体一览，采用上下两块PCB板分层结构，将元器件夹在两块板子之间，如此设计可有效减少充电器体积。下面我们就来看看两块小板和其它元器件的信息。

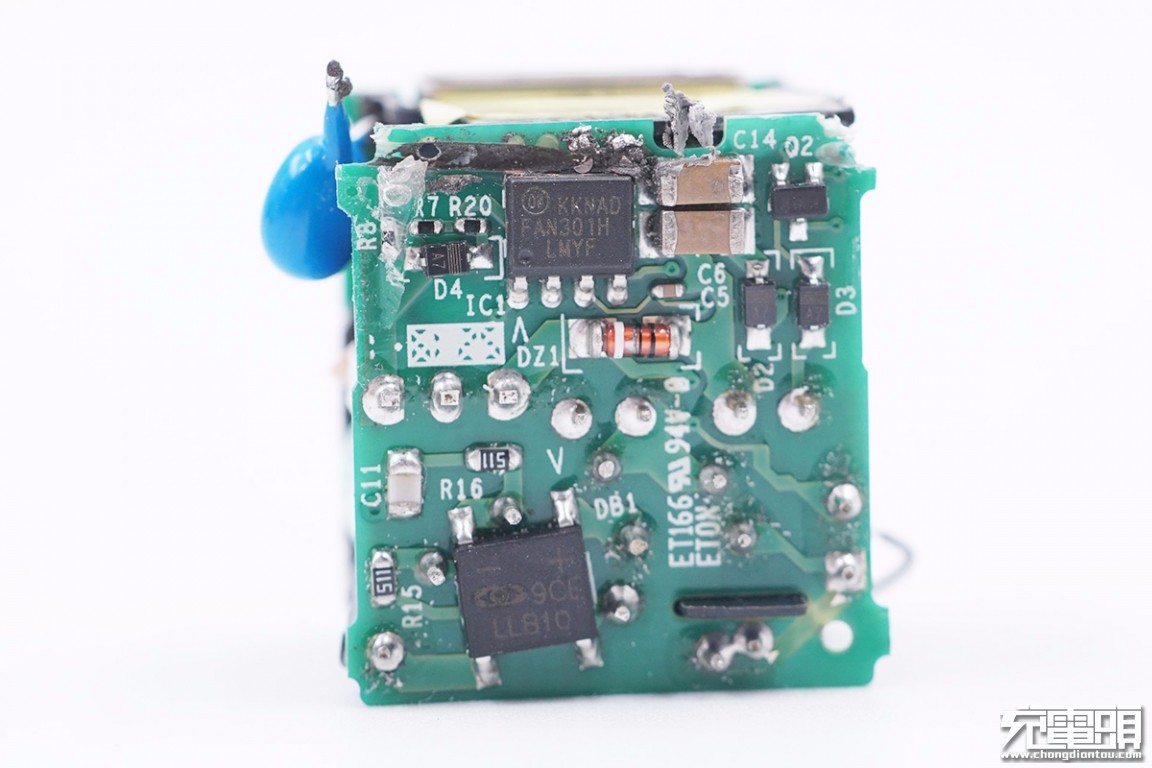

首先是初级PCB板一览，板子上有一颗整流桥和PWM主控芯片。

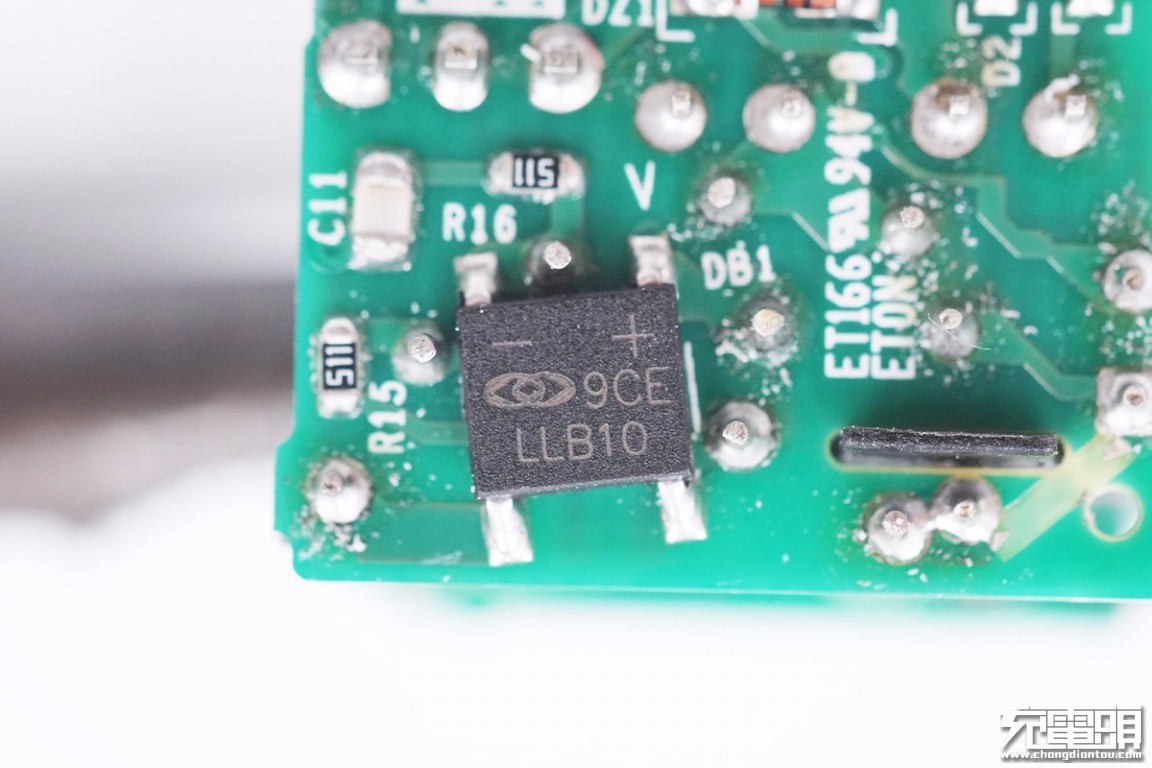

输入整流桥特写，LLB10，1A，耐压1000V。

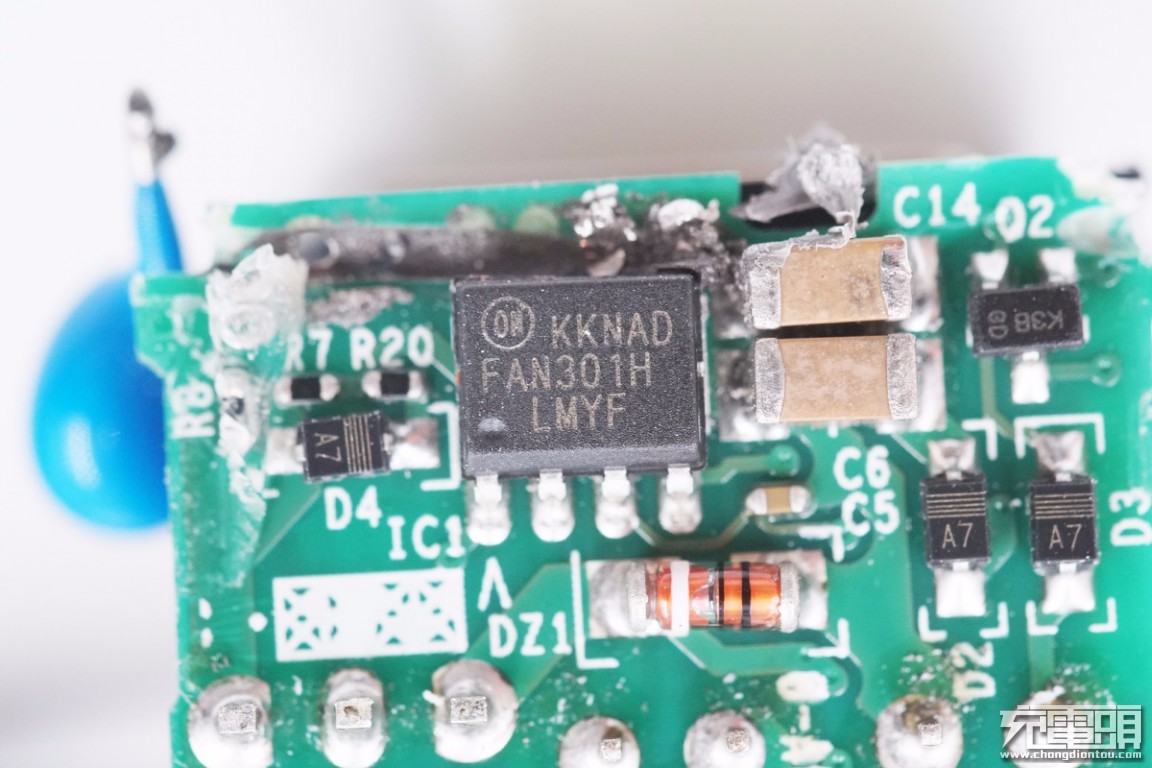

初级PWM控制器采用ON安森美FAN301H，为苹果定制型号。

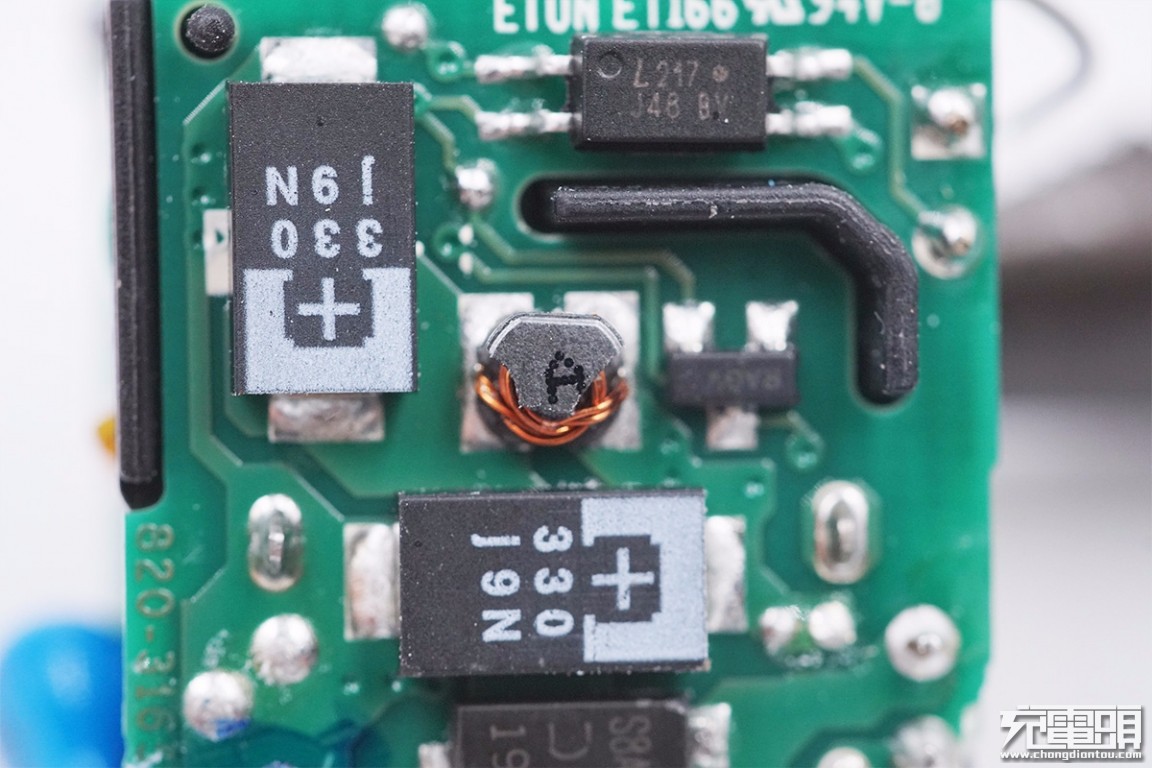

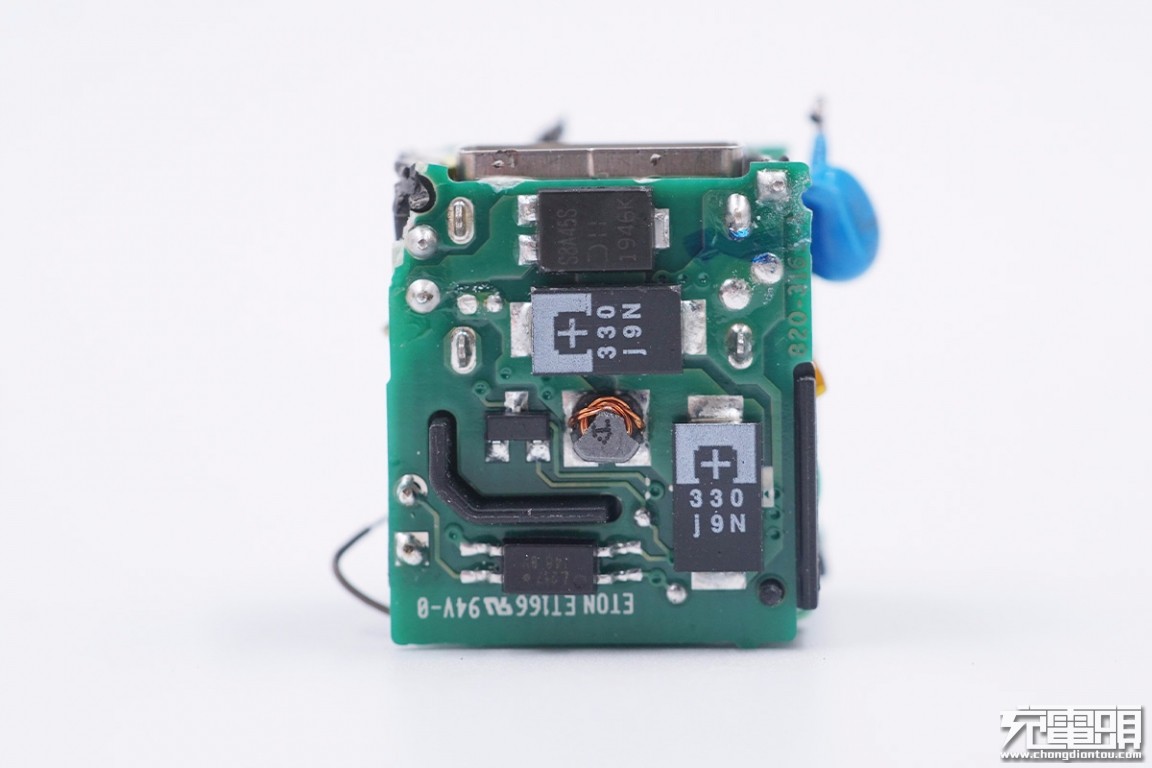

再来看看次级PCB板上的芯片信息，次级输出用一颗肖特基整流，以及两颗松下POSCAP电容滤波，配合小电感滤波，滤波效果更好。高压侧和低压侧之间镂空并加绝缘板加强绝缘，安全措施非常到位。

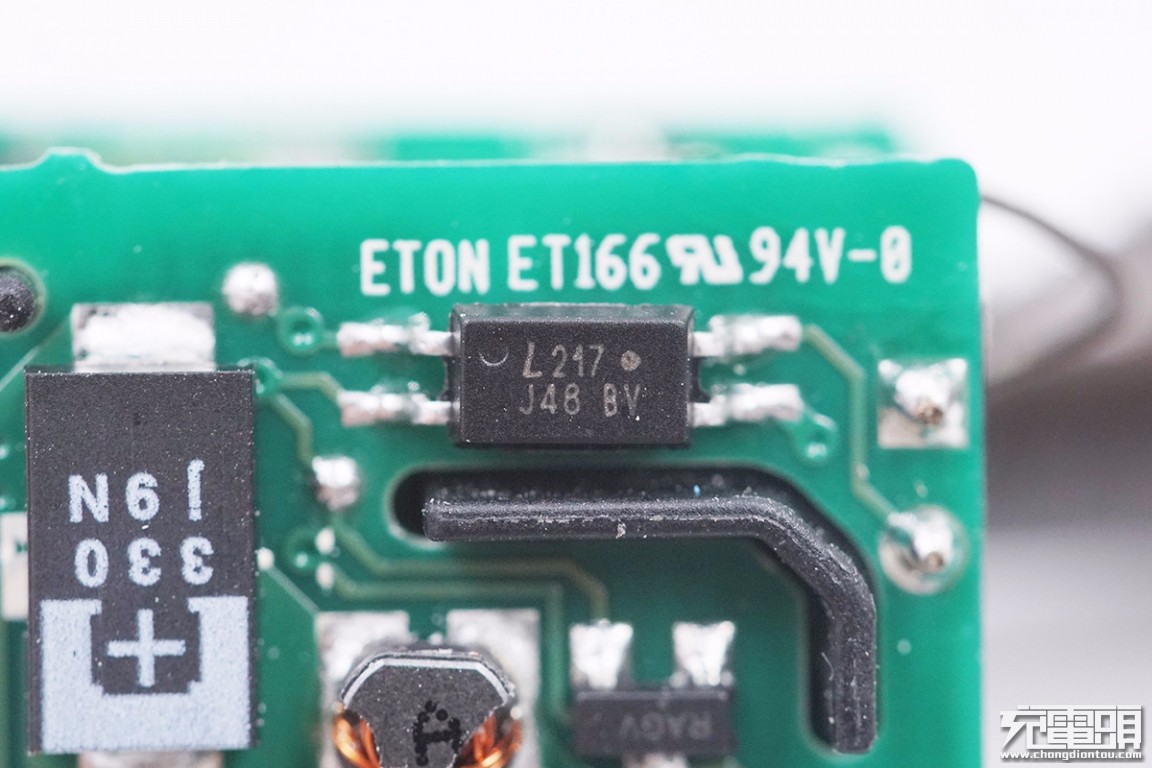

光宝 LTV-217光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

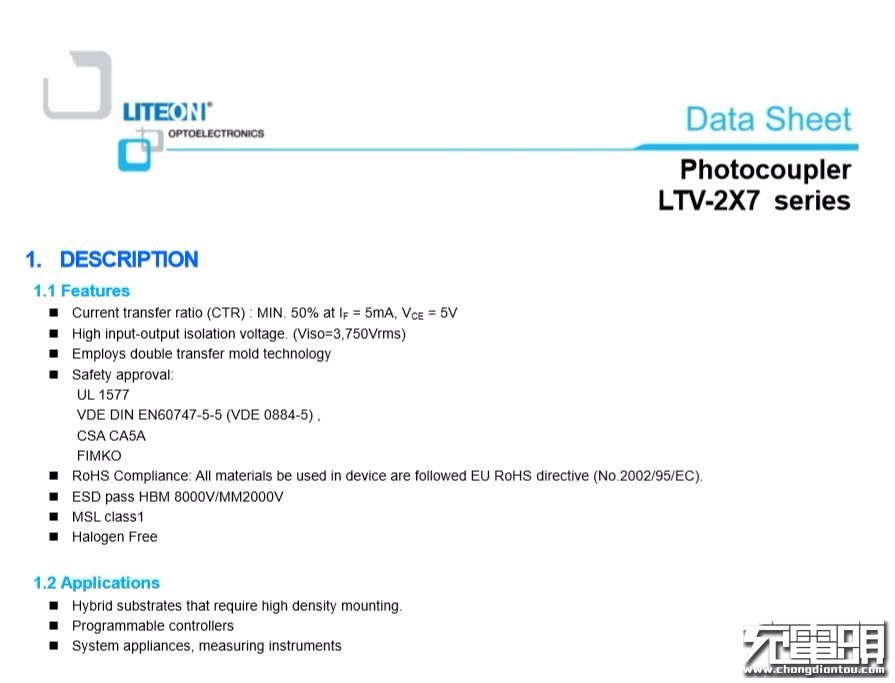

光宝 LTV-217 详细资料。

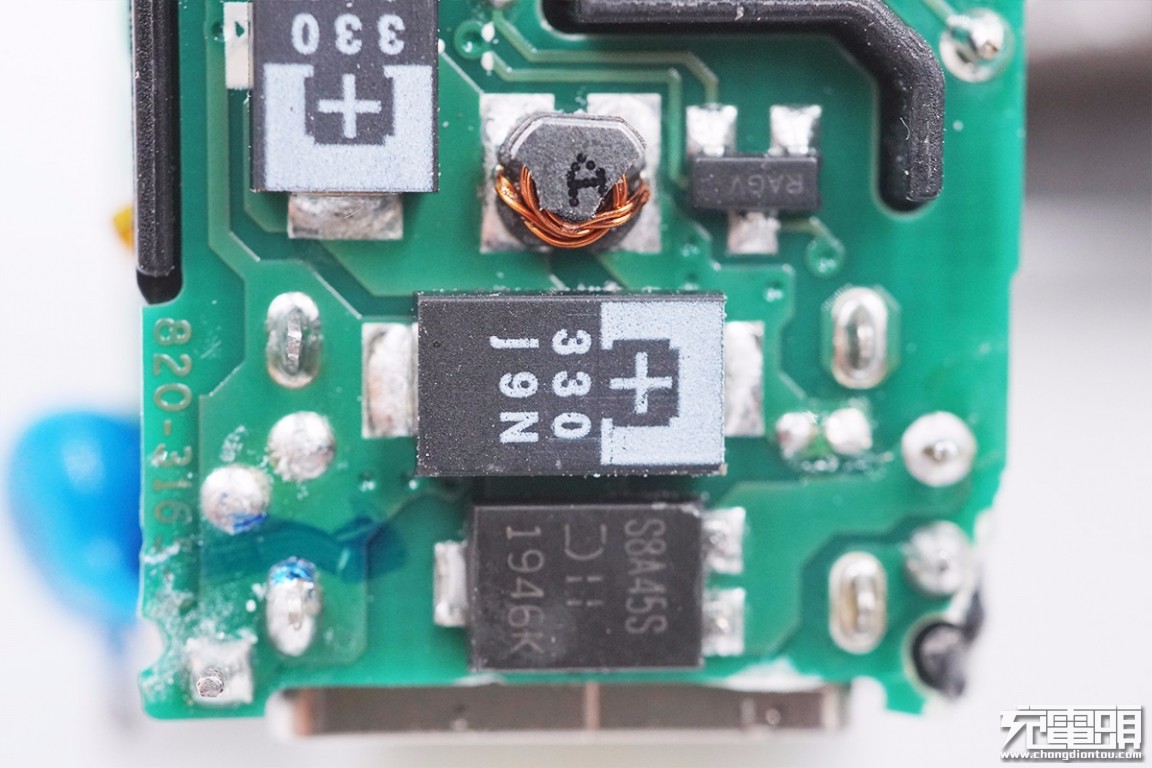

两颗松下POSCAP钽电容，规格为330μF6.3V，和小电感组成Π型滤波。
肖特基二极管采用DIODES SBR8A45SP5 ，用于输出整流，反向耐压45V，连续电流8A。

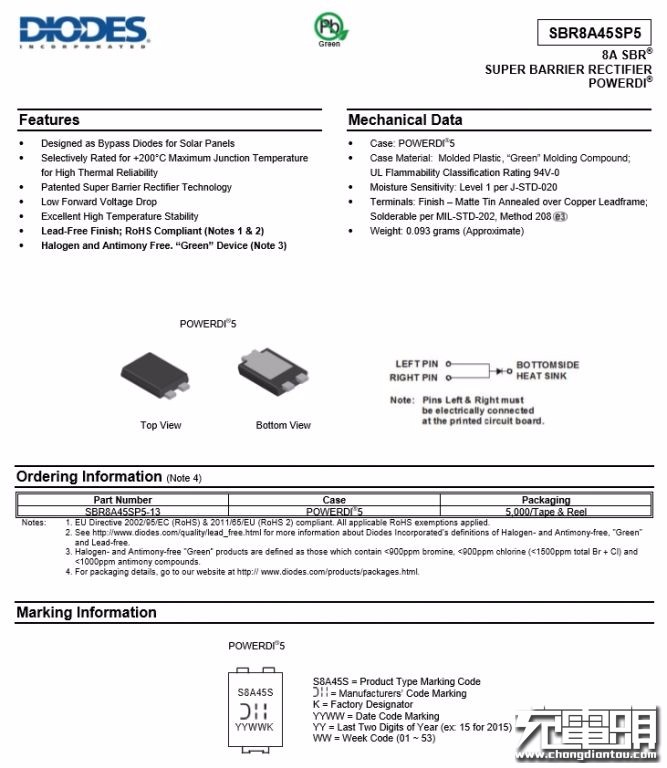

DIODES SBR8A45SP5 详细资料。

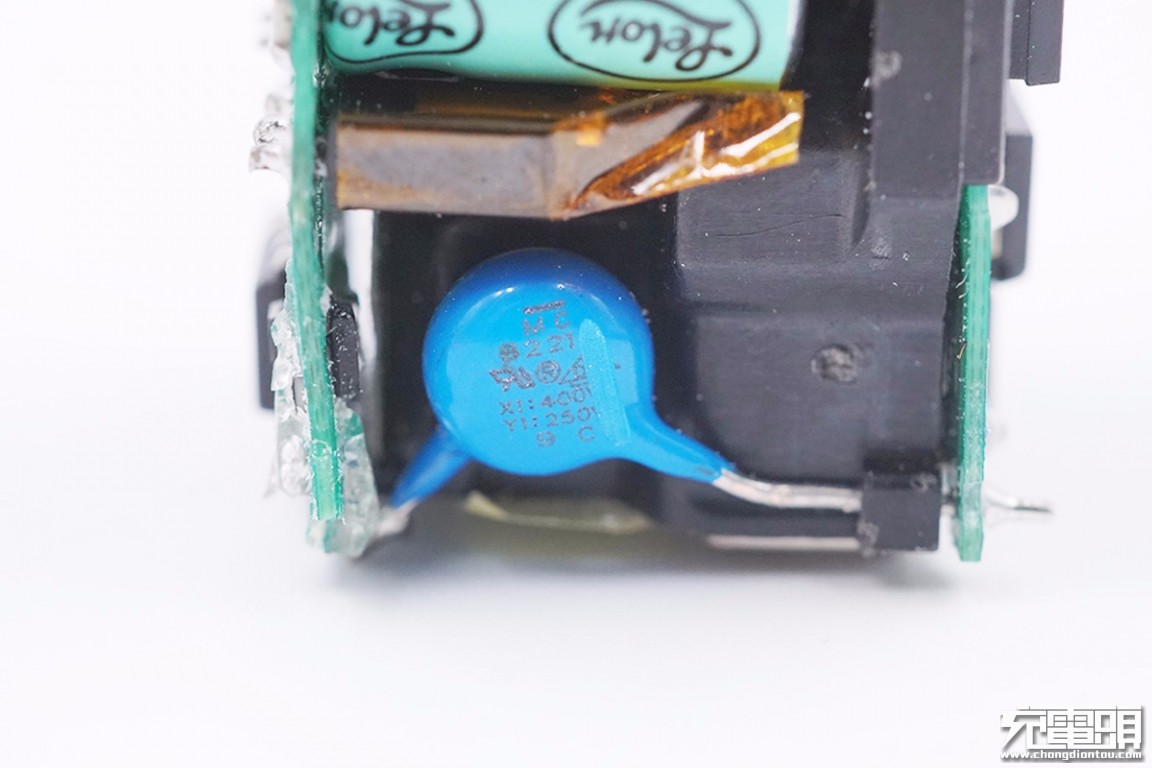

横跨在两块板子之间的一颗蓝色Y电容，用于输出抗干扰。

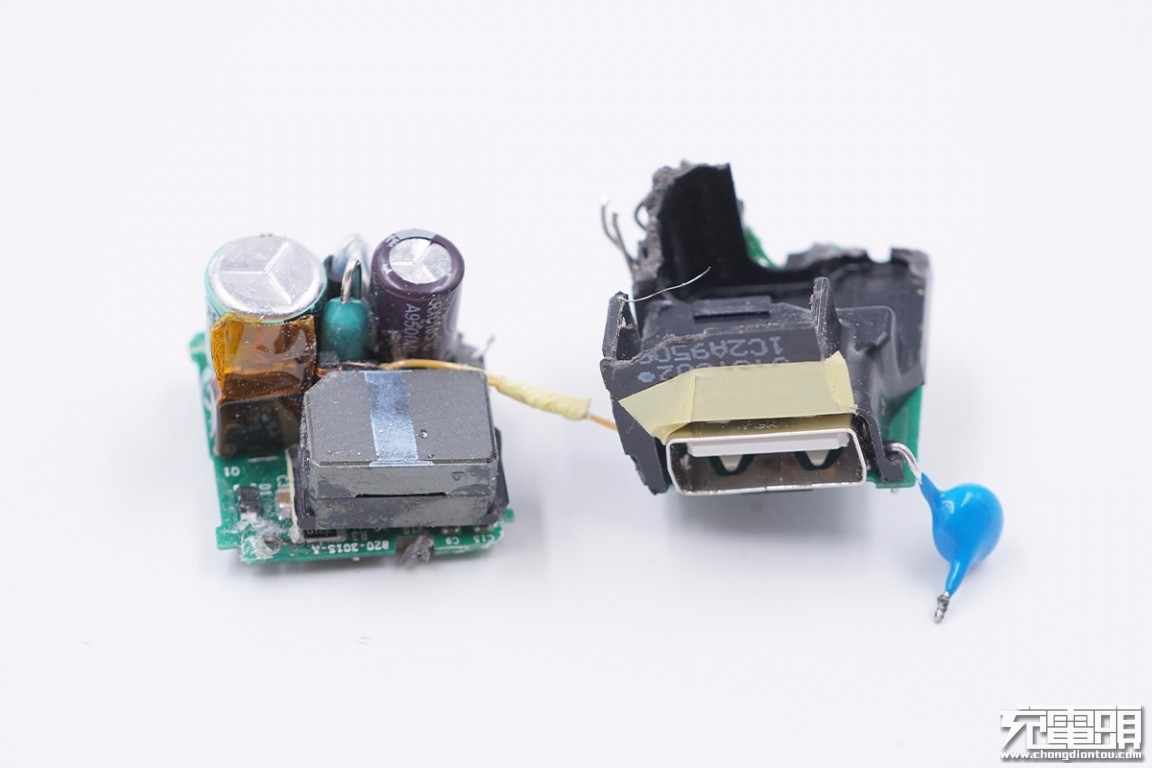

将两块PCB板拆开，初级侧小板上焊接有保险丝、滤波电感、电解电容和变压器；输出小板上是USB-A母座和隔离塑料壳。

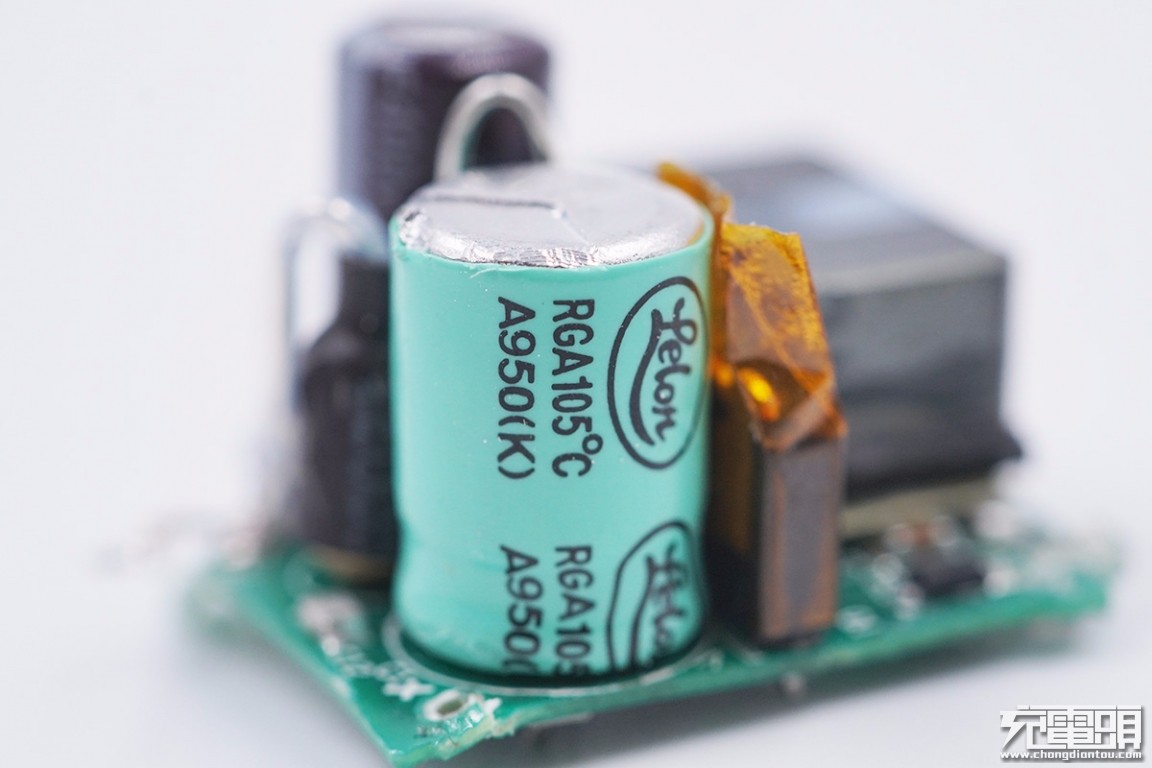

初级滤波电解电容特写，采用的是立隆高压电容。
