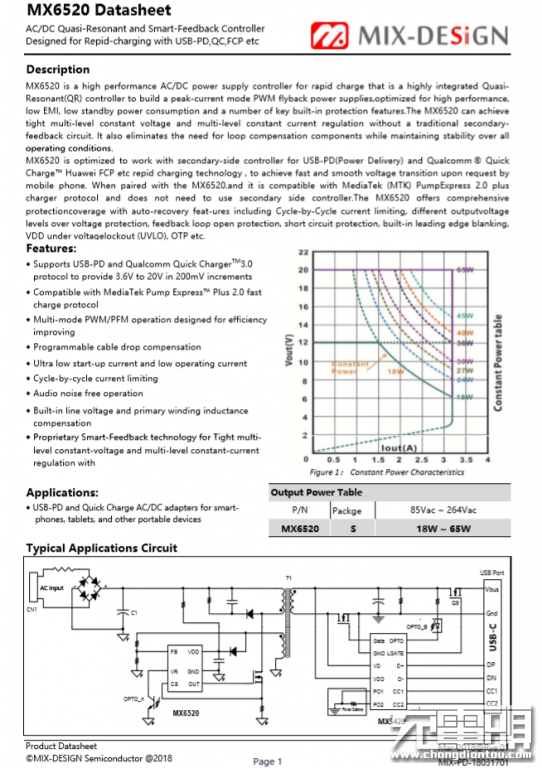

美思迪赛半导体 MX6520 详细资料。

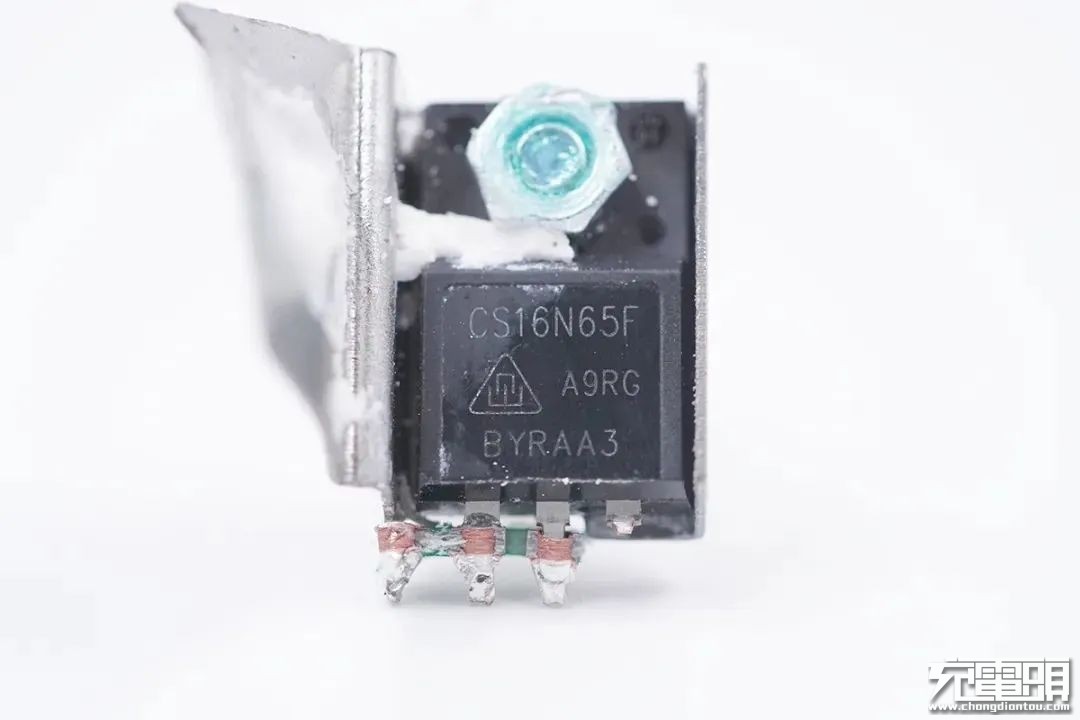

初级开关MOS使用金属散热片和硅胶帮助导热，螺丝打螺丝胶加固。
初级开关MOS型号为CS16N65FA9R-G，来自Huajing华润华晶，NMOS，耐压650V，导阻0.51Ω。

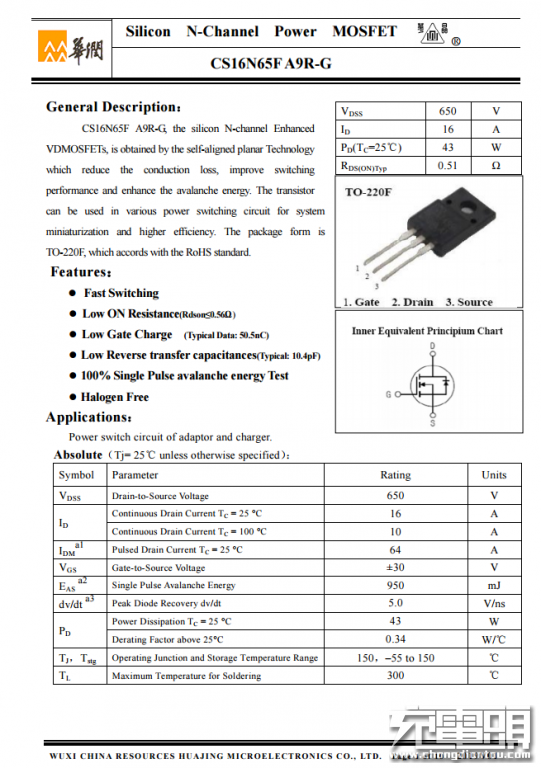

华润华晶CS16N65FA9R-G详细参数信息。

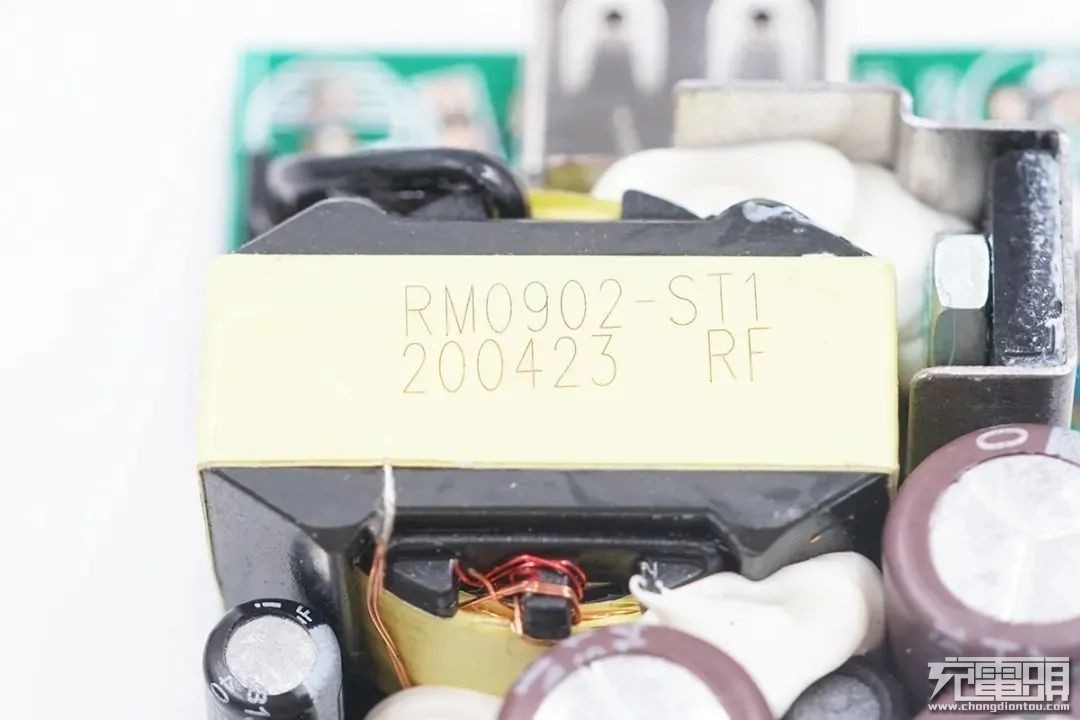

变压器特写，顶部喷码有信息。

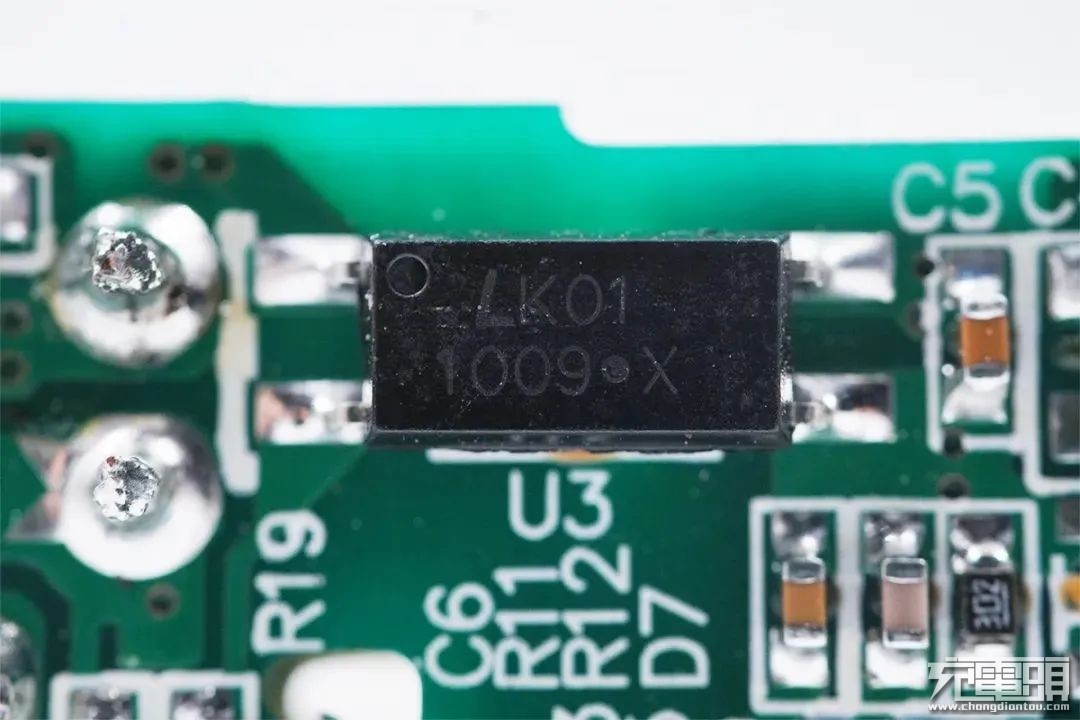

1009光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

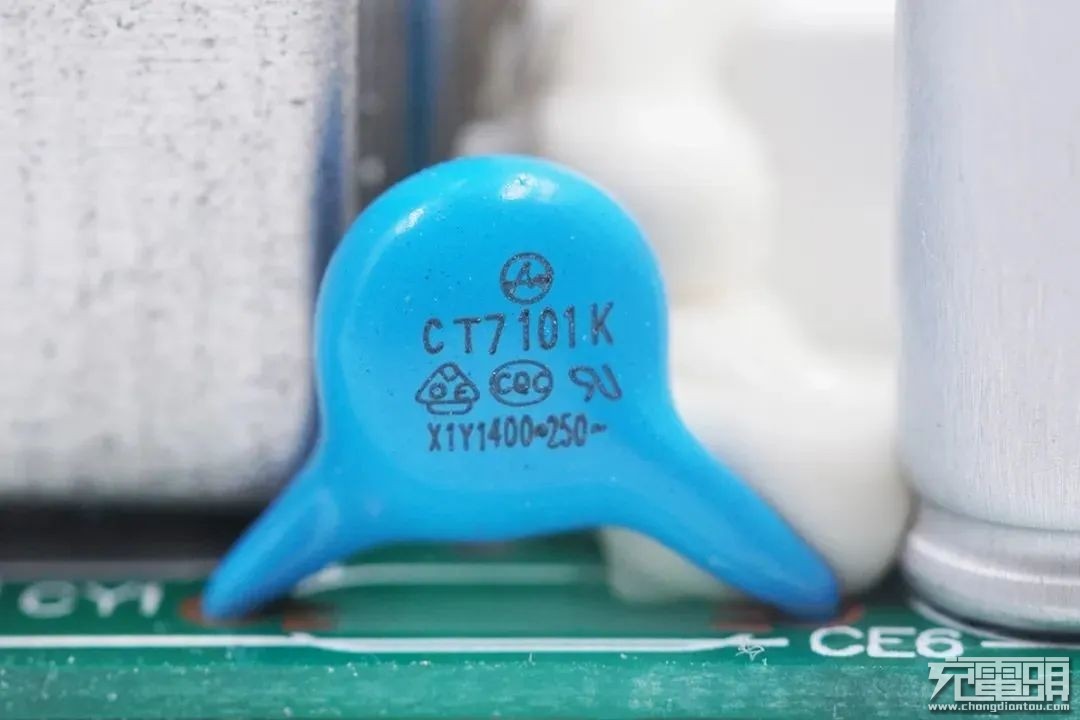

蓝色Y电容特写，横跨在初级次级之间，用于输出抗干扰。

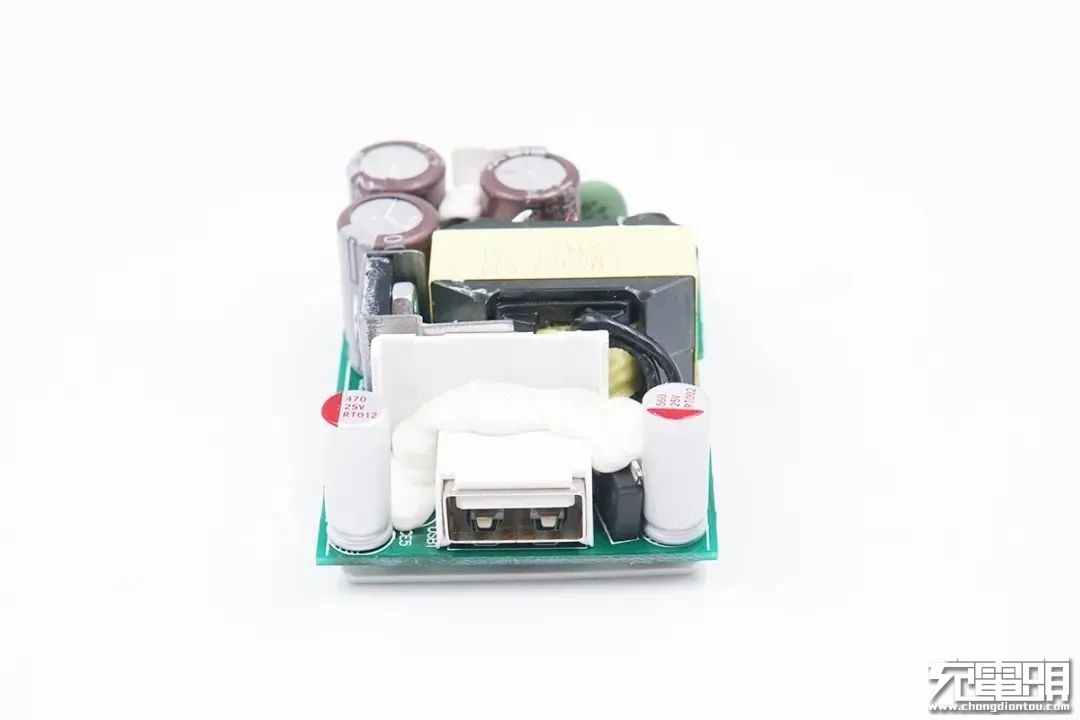

PCB板输出端一览，USB-A母座外套塑料壳以及打胶加固，并且和变压器之间设有隔离板，两侧是输出滤波固态电容和次级同步整流MOS。

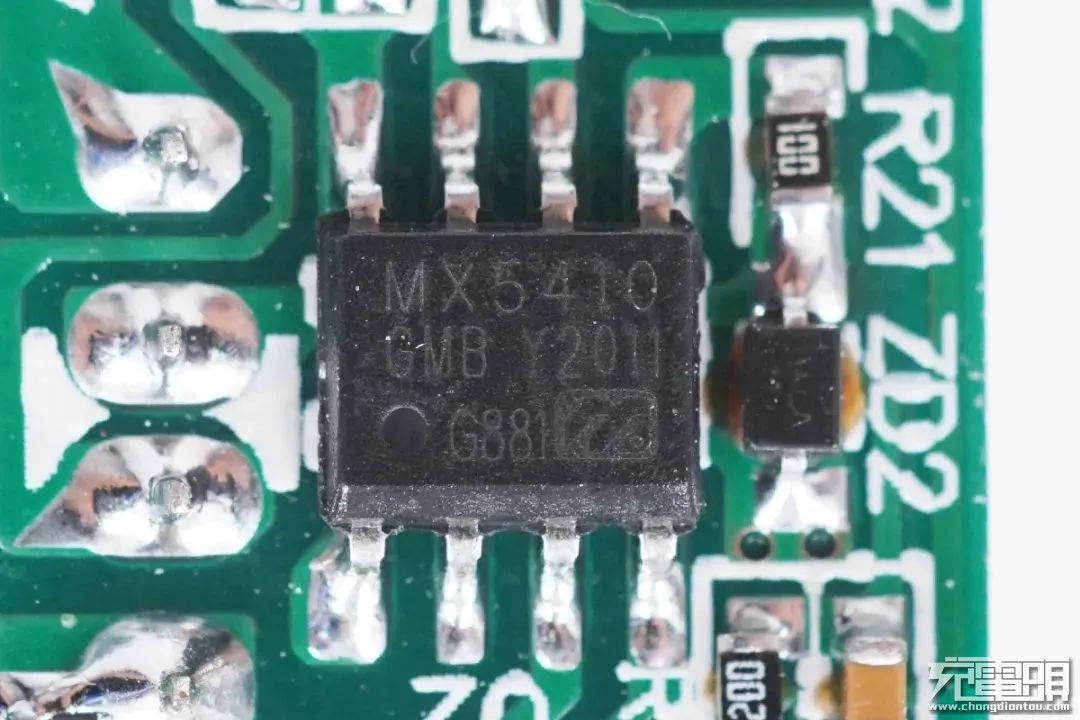

次级侧MIX-DESiGN美思迪赛MX5410芯片实现协议识别和同步整流控制，外围元件非常精简，MX5410采用SOP-8封装，同时完成同步整流以及快充协议控制反馈，集成度非常的高。
美思迪赛MX5410也是目前全球量产的快充产品中除美国PI和台湾立琦外，第三家协议与同步控制器完整集成的产品。
MX5410目前支持QC3.0 A类规格，支持BC1.2，向下兼容QC2.0，满足目前QC3.0充电器需求；将同步整流控制器内置，无需另外的同步整流IC，电路非常简洁；采用专利的Smart-Feedback（智能反馈）技术，与该公司原边控制器MX6520搭配工作，无需复杂环路RC补偿的器件，无需恒流需要的电流金属膜检测电路，节省更多PCB空间和BOM成本。
同时MX5410拥有完善的保护控制电路，D+,D-过压保护，输出OVP、UVP、OCP、OTP等；产品内置可编程的快速放电功能，当设备从充电器拔出或者意外情况，自动将输出快速降为5V以确保安全。

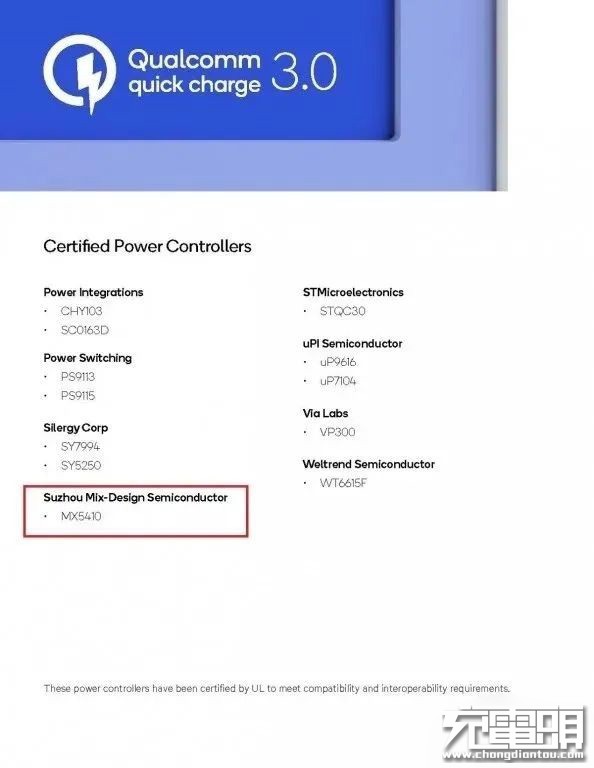

从高通网站上查询MIX-DESiGN美思迪赛MX5410已获得QC3.0认证。充电头网了解到，此前该芯片就已经被中兴5G手机原装快充充电器采用。

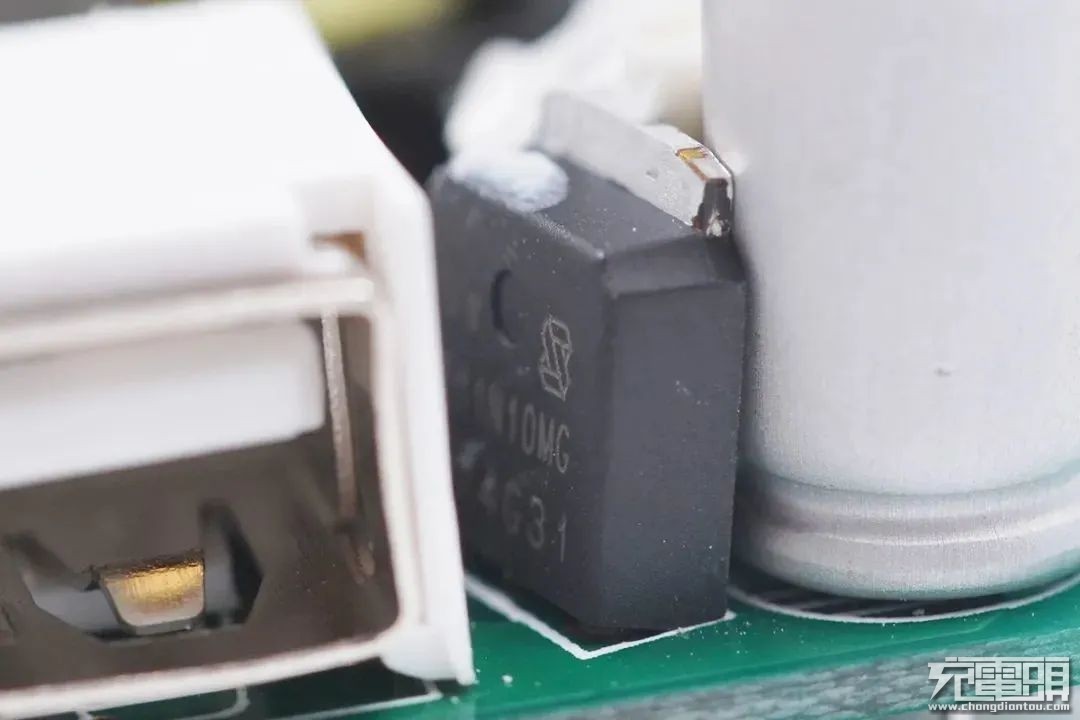

在接口母座和固态电容之间的是一颗次级同步整流MOS。

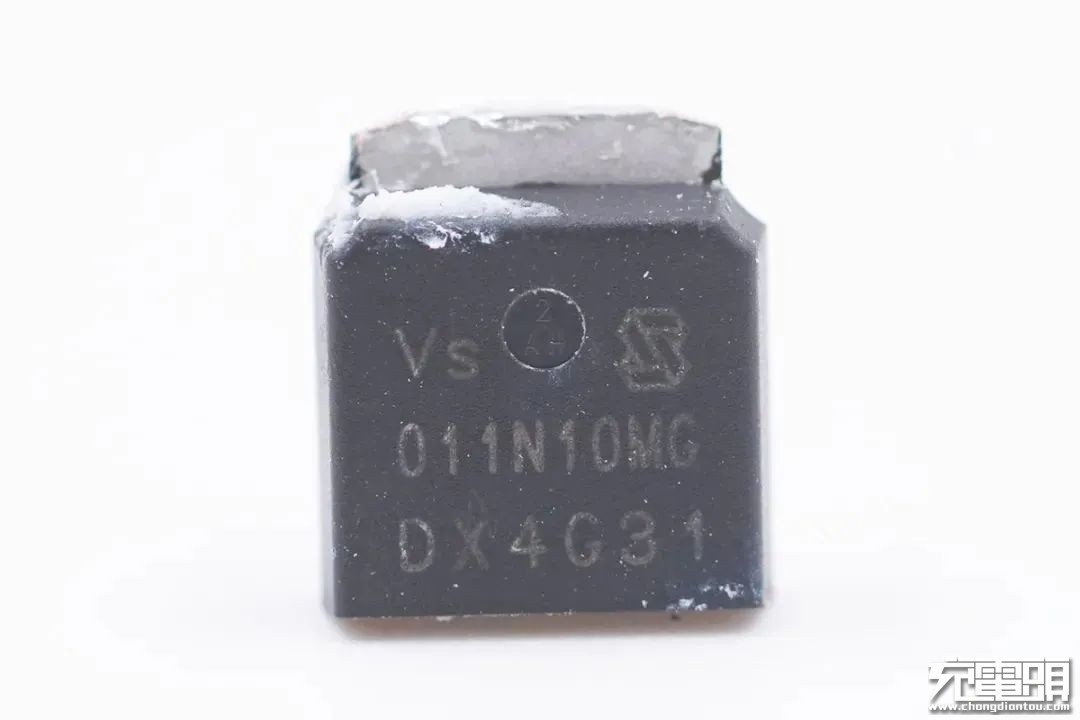

次级同步整流MOS采用威兆VSI011N10MS-G，NMOS，耐压100V。

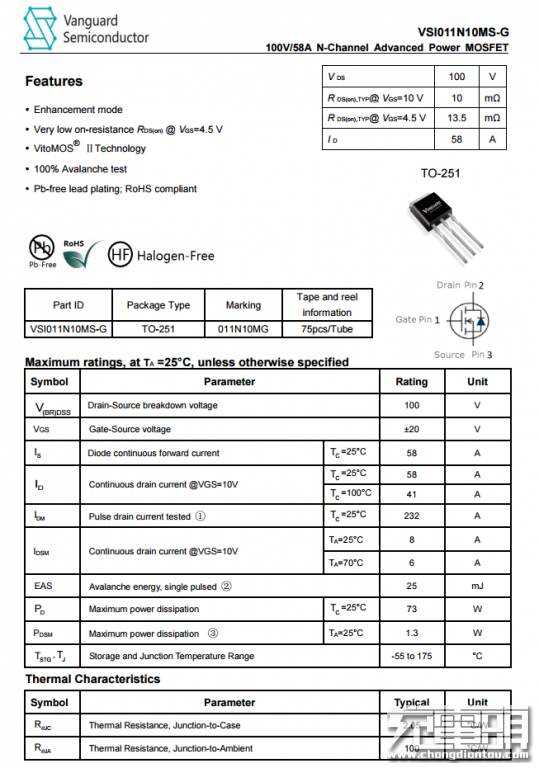

威兆 VSI011N10MS-G 资料信息。

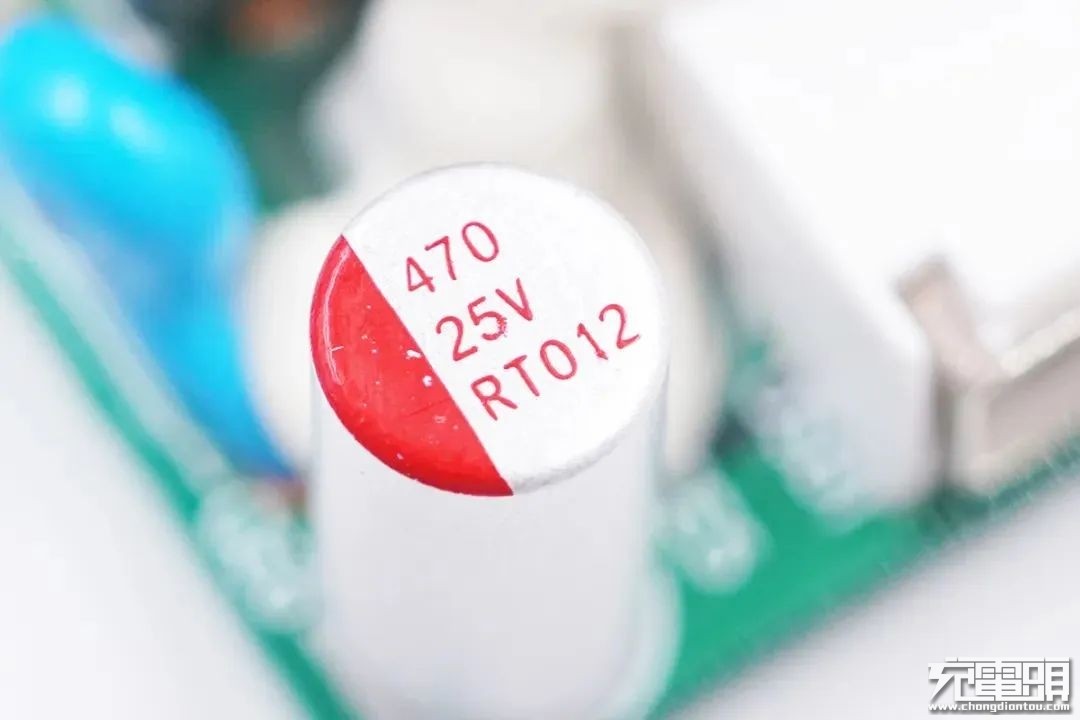

其中一颗输出滤波固态电容规格为25V 470μF。

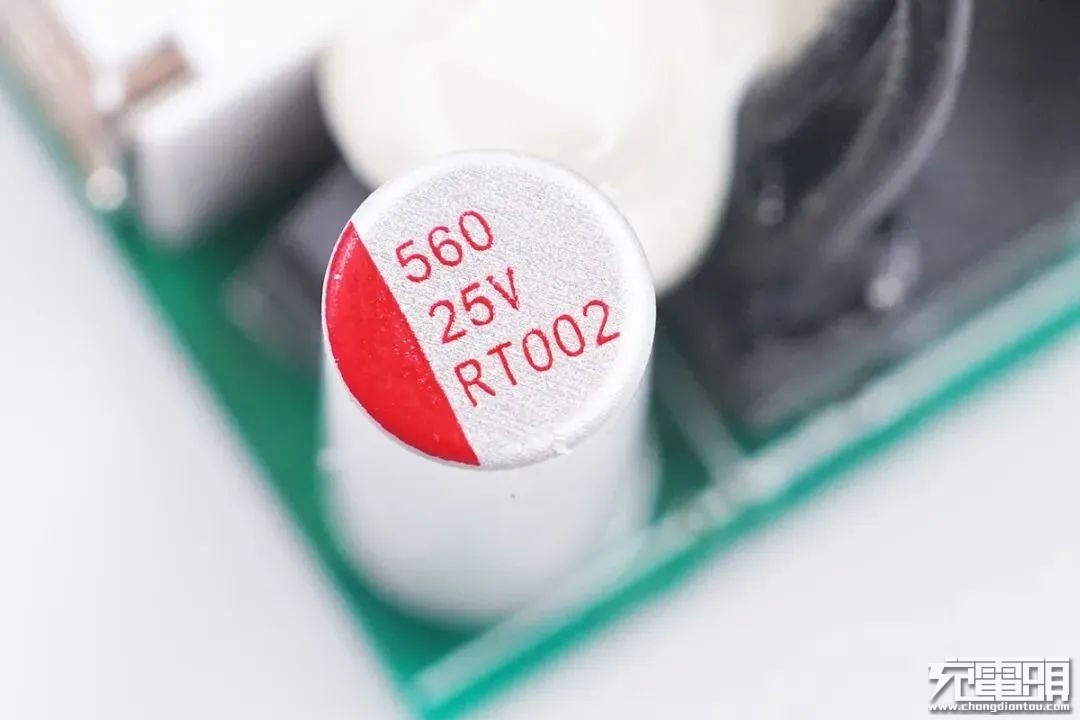

另一颗输出滤波固态电容规格为25V 560μF，两颗并联为输出滤波。

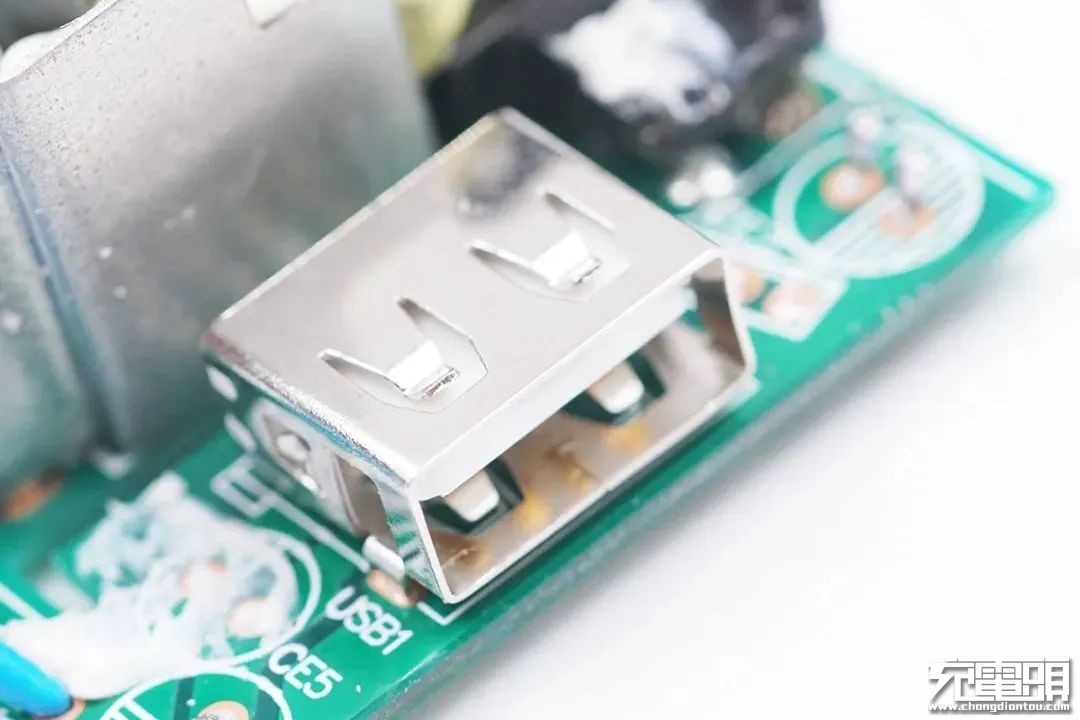

USB-A母座特写，过孔焊接。

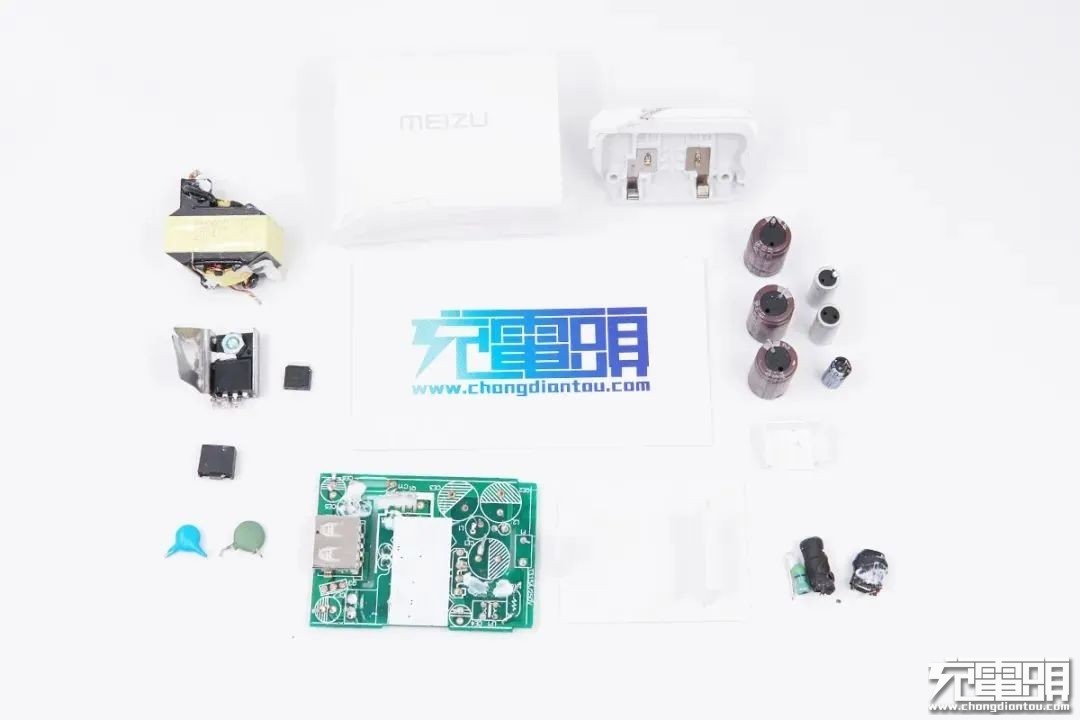

全部拆解完毕，来张全家福。
充电头网通过拆解了解到，魅族17Pro原装40W快充充电器内部电路设计非常简洁，元器件布局层次分明。这都归功于美思迪赛半导体初级、次级同步+协议二合一的系统解决方案的使用，性能优异。初级侧由美思迪赛半导体MX6520搭配华润华晶高压MOS，次级侧通过美思迪赛MX5410控制威兆MOS进行同步整流，并集成快充协议控制，设计新颖，外围精简。
手机步入5G时代，大功率电荷泵快充顺势成为各家品牌5G旗舰机型的标配。而充电头网据往期拆解案例得知，目前大部分5G手机的原装充电器均依赖于进口快充方案，尤其是在电源芯片部分，中国本土供应商寥寥无几，国内绝大部门电源芯片厂商基本仅能提供18W左右的成熟方案。魅族是国内首家完全基于全套中国芯电源方案开发大功率电荷泵快充充电器的手机品牌，中国芯电源方案品质得到一线手机大厂认可。
同时，作为国内首个进入5G手机大功率电荷泵快充供应链的电源芯片厂商，美思迪赛半导体的研发实力也不容小觑，在此前就已经协助知名手机厂商打造了高性能5G快充方案，并获得客户的高度认可。美思迪赛半导体也是目前国内唯一一家能提供AC-DC快充高性能整体解决方案并两次成功打入5G手机快充供应链的芯片品牌，成为国产AC-DC电源芯片领域的一颗新星。
