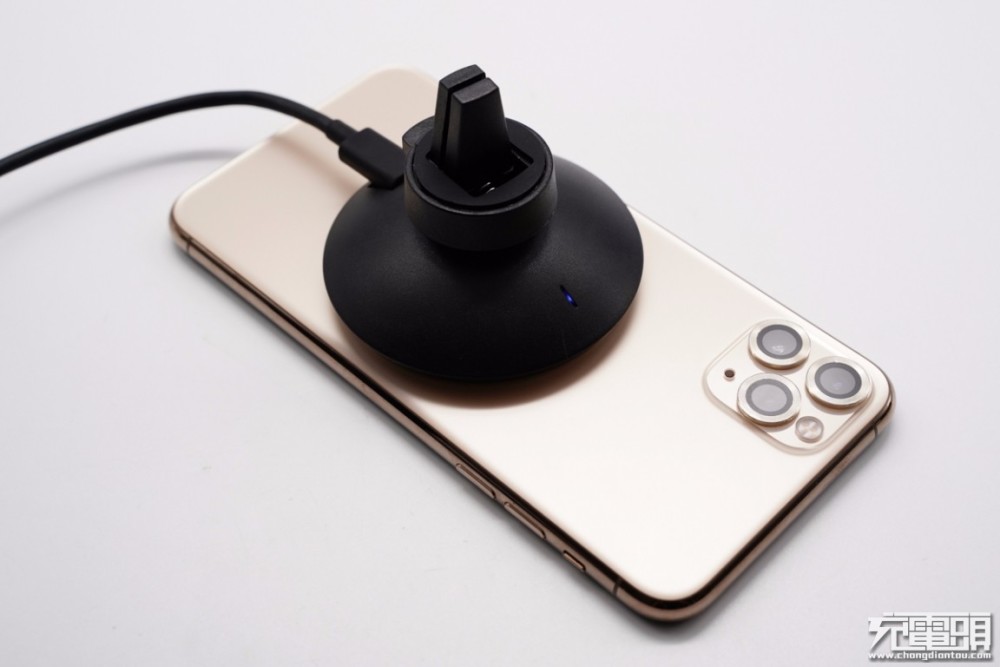

通电后指示灯亮蓝光。

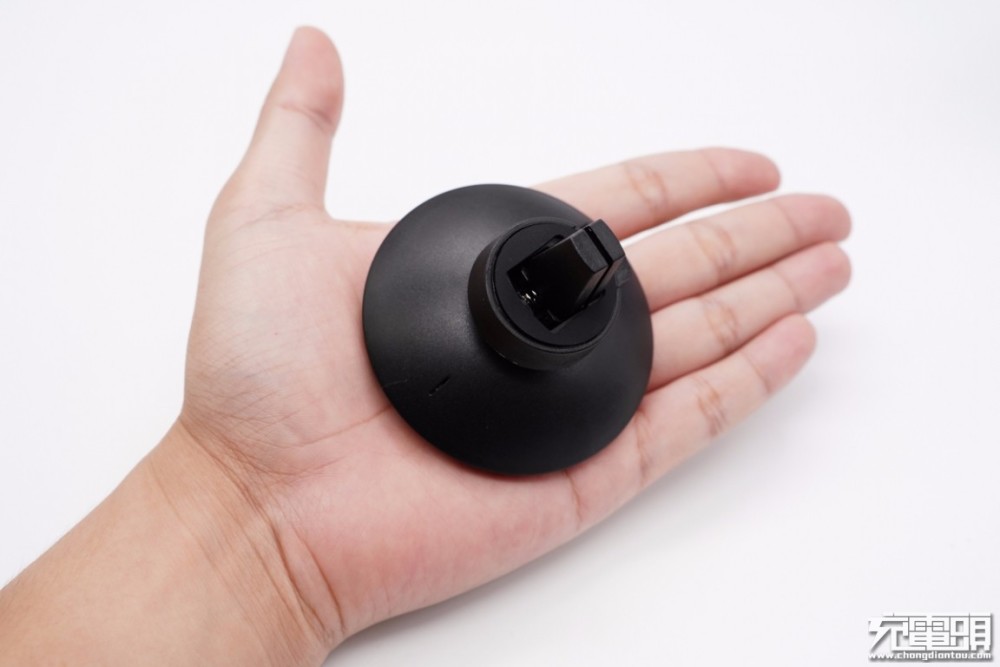

拿在手上的直观感受，Magnetic这款磁吸式车载无线充整体十分小巧。

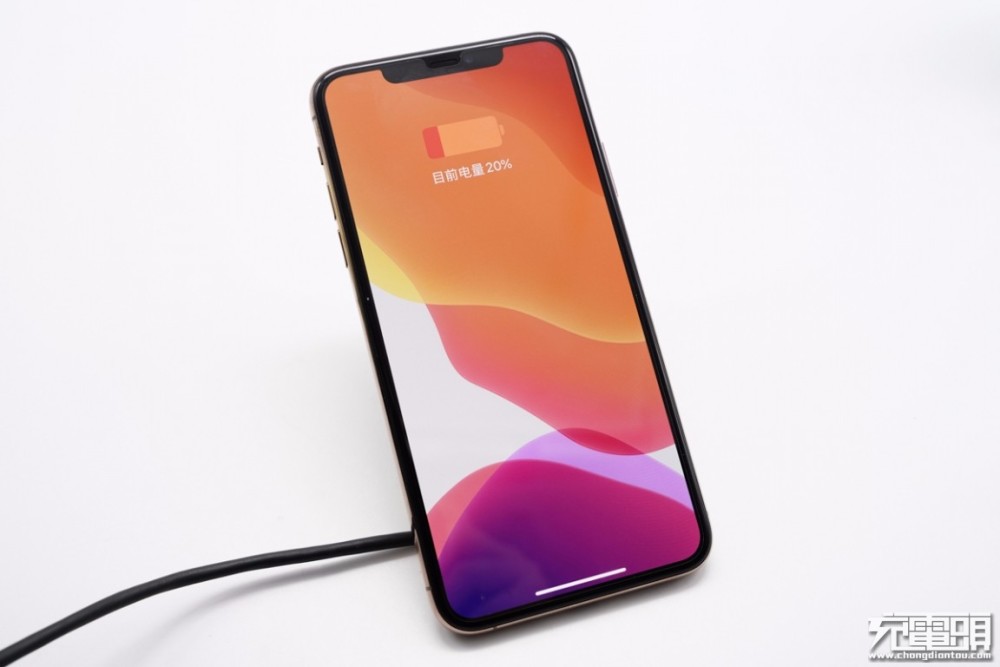

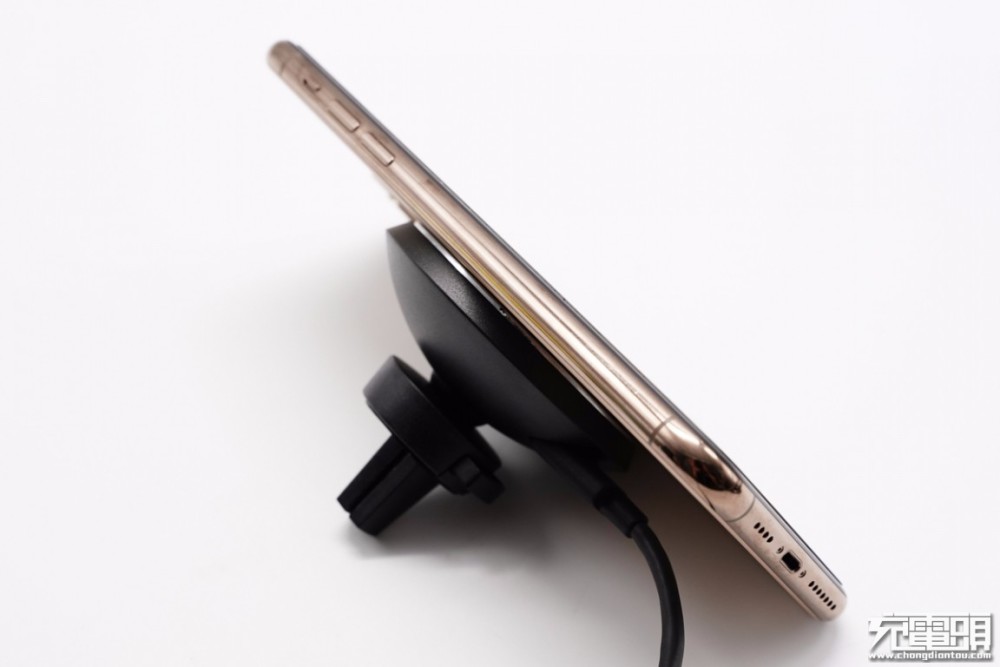

产品实际使用场景一览，可将手机牢牢吸附。
将手机靠近Magnetic磁吸无线充即可通过磁力吸附在一起进行无线充电，行车途中更加省心。

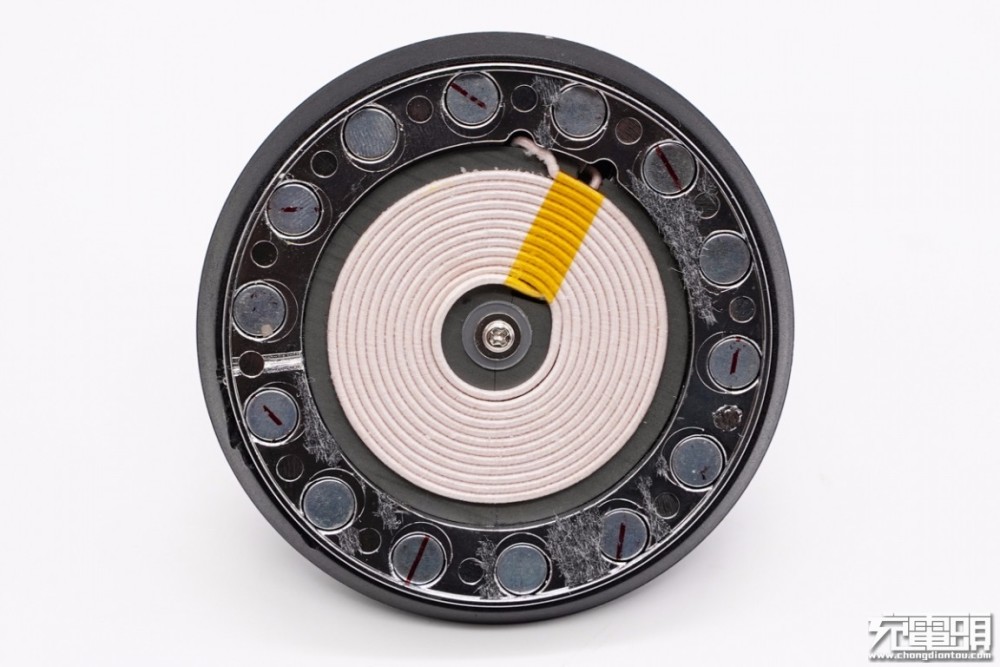

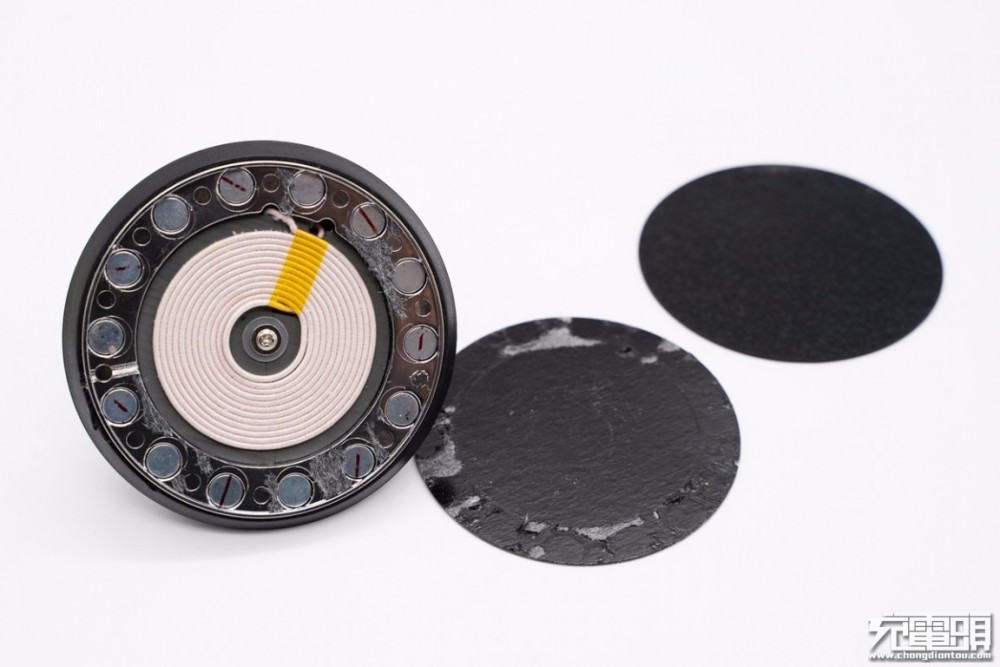

撕掉顶面胶垫，下面放置无线充电线圈，中心使用螺丝进行固定。

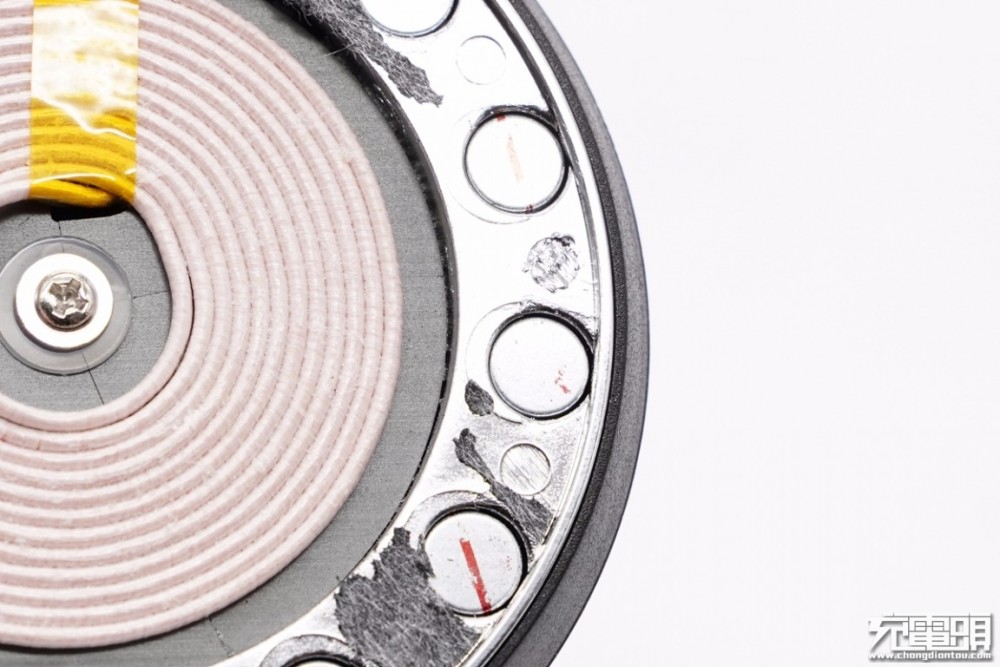

线圈外围是银色塑料壳，设有多个圆槽。
圆槽内放置磁铁，共有14颗，保证吸附更牢固。

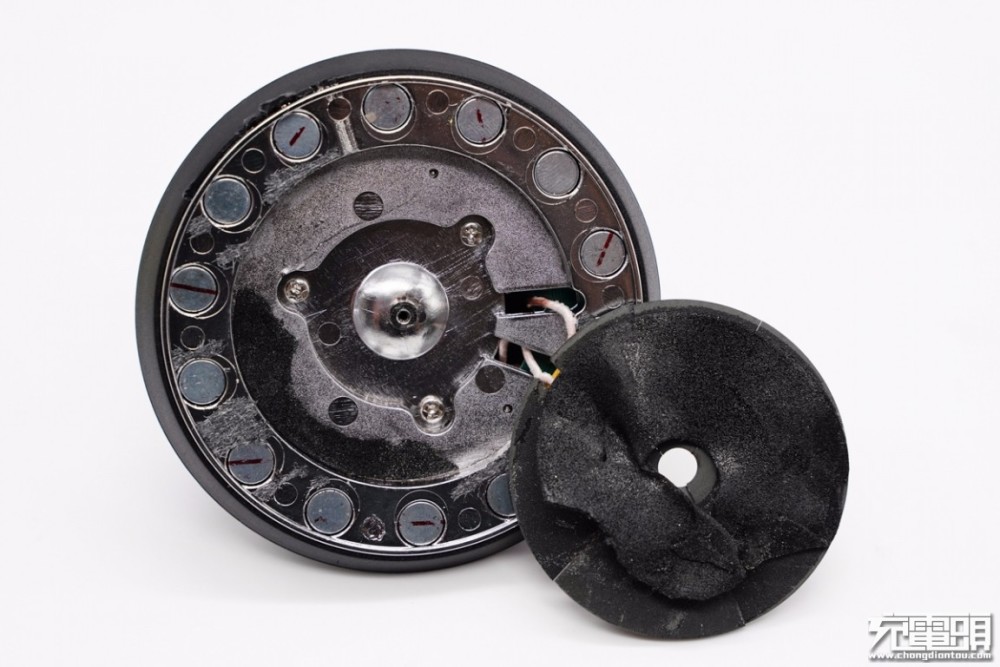

线圈背面贴有泡棉进行保护，下面凹槽内有螺丝对银色塑料壳进行固定。

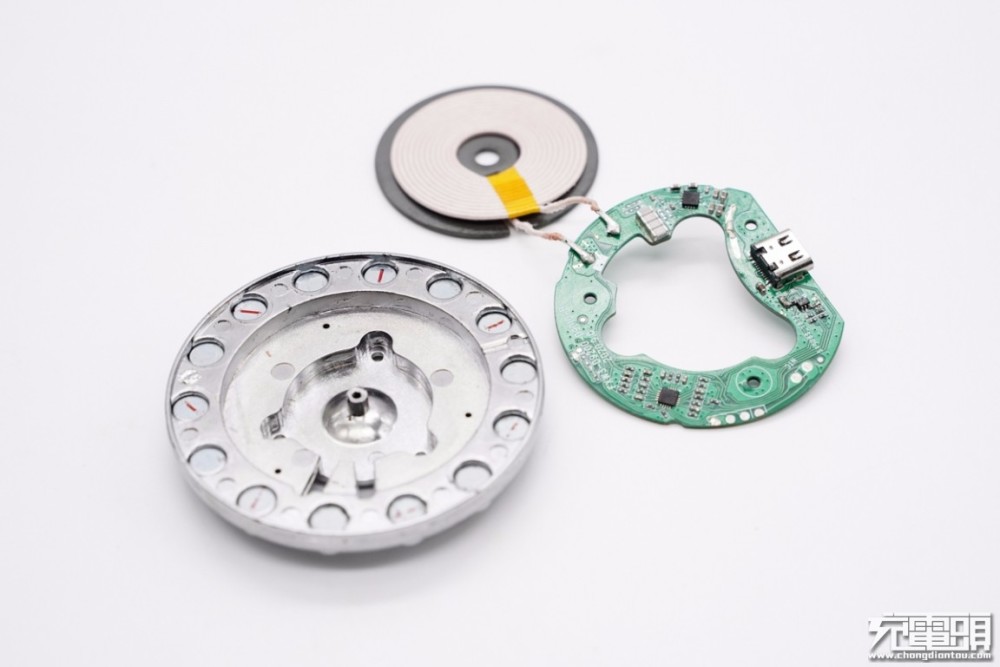

拆掉螺丝取出无线充电模块。

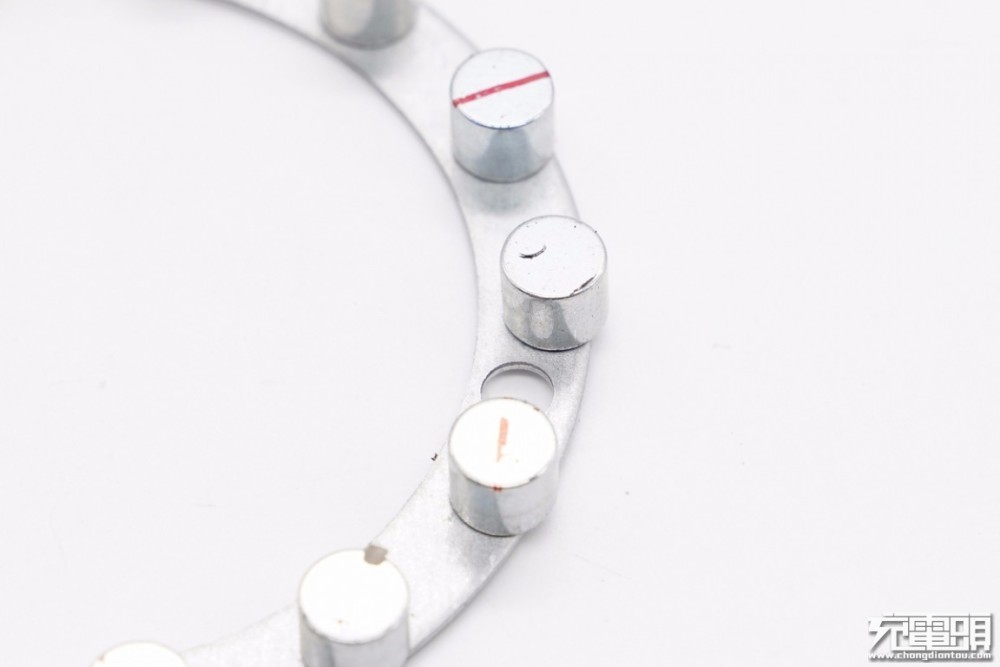

圆柱小磁铁特写。

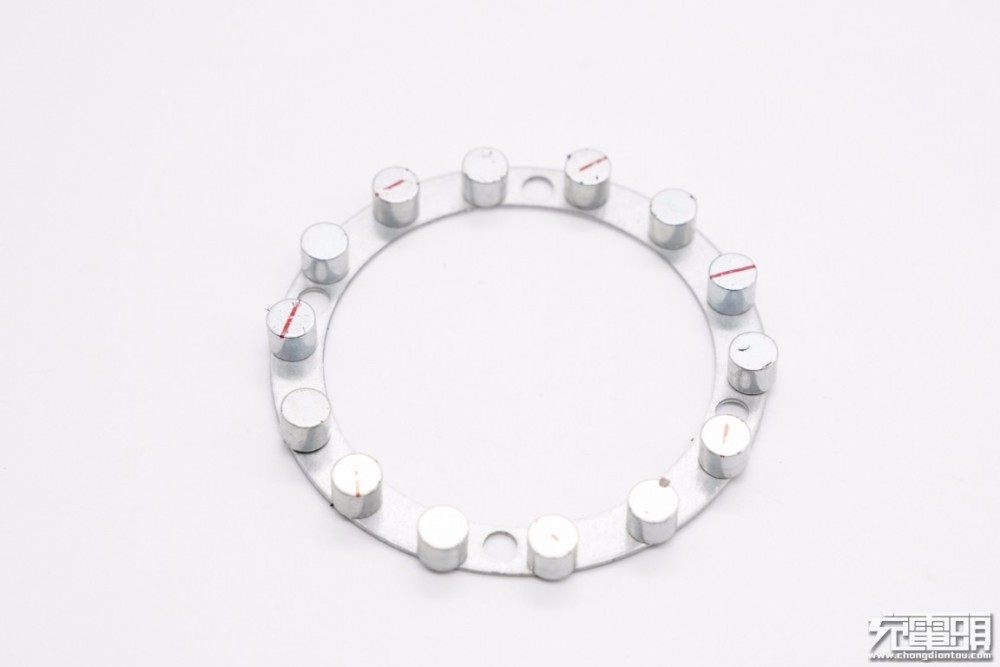

小磁铁总共有14个。

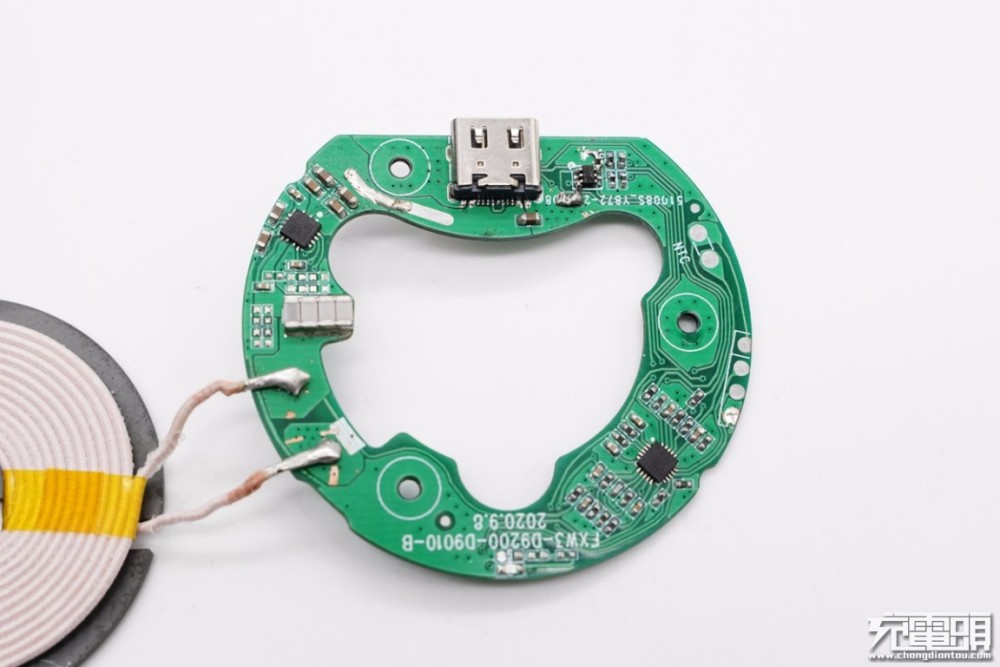

无线充电小板正面一览。

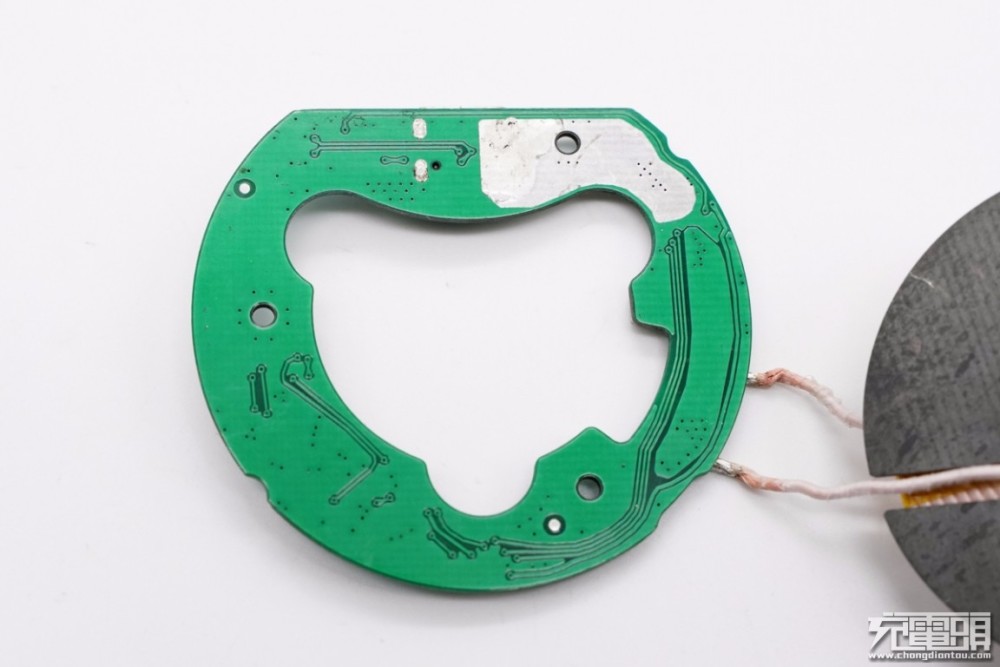

小板背面一览，无线充功率芯片对应区域做了露铜加锡和过孔设计。通过对小板正背面观察发现，这款无线充产品采用主控+功率全桥的设计方案，下面我们从输入端开始了解各芯片的信息。
