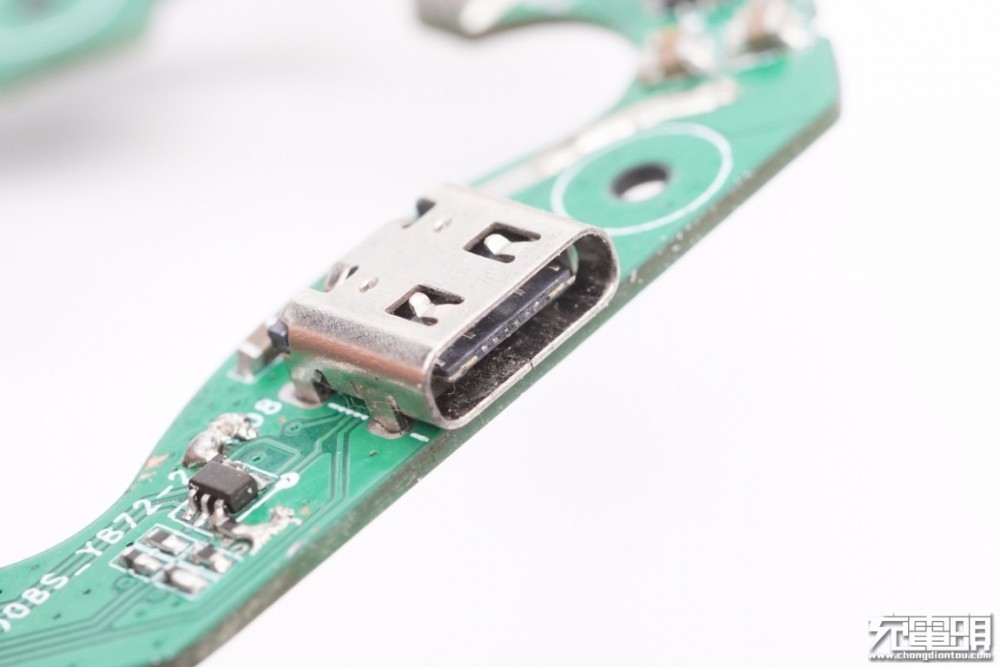

USB-C母座特写。

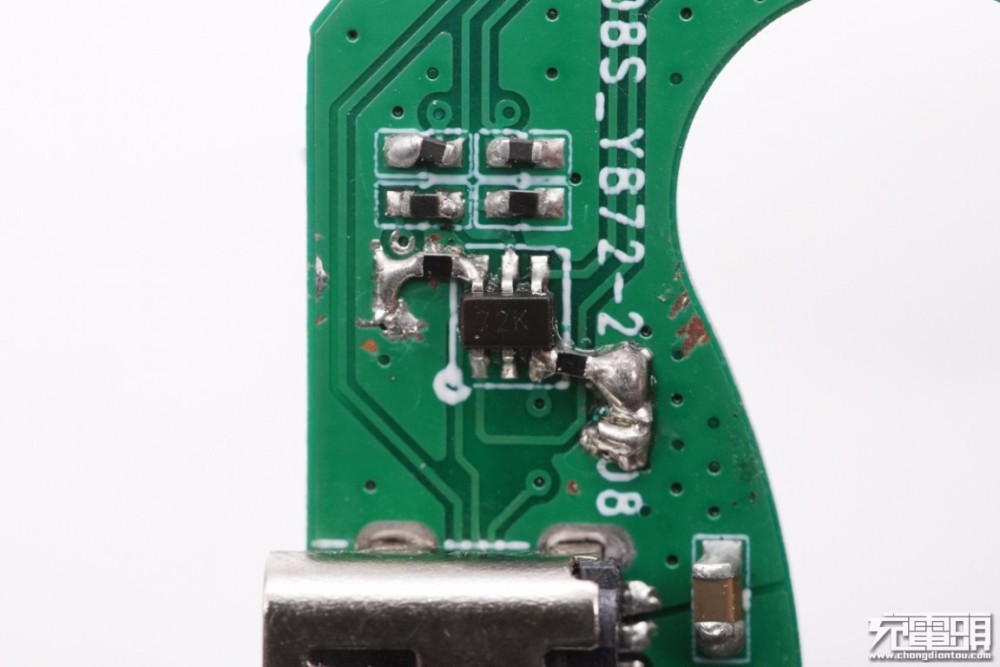

旁边有一颗六脚芯片，2N7002。

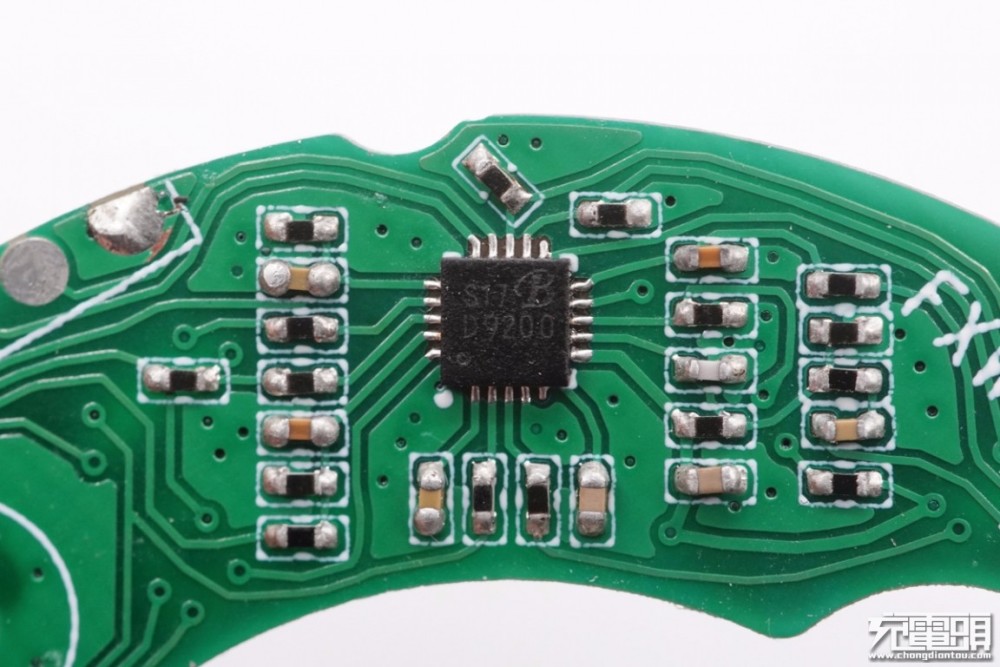

贝兰德D9200是一款无线功率发送器控制器，集成了符合Qi标准或专有5V/9V发送器所需的所有控制。其支持多种Qi指定的A型功率发射器设计，包括A11/A28；配备了动态电源锁（DPL），增强用户体验；支持异物检测（FOD）；采用耐热增强型3mm x 3mm，20引脚QFN封装。
贝兰德D9200资料信息。

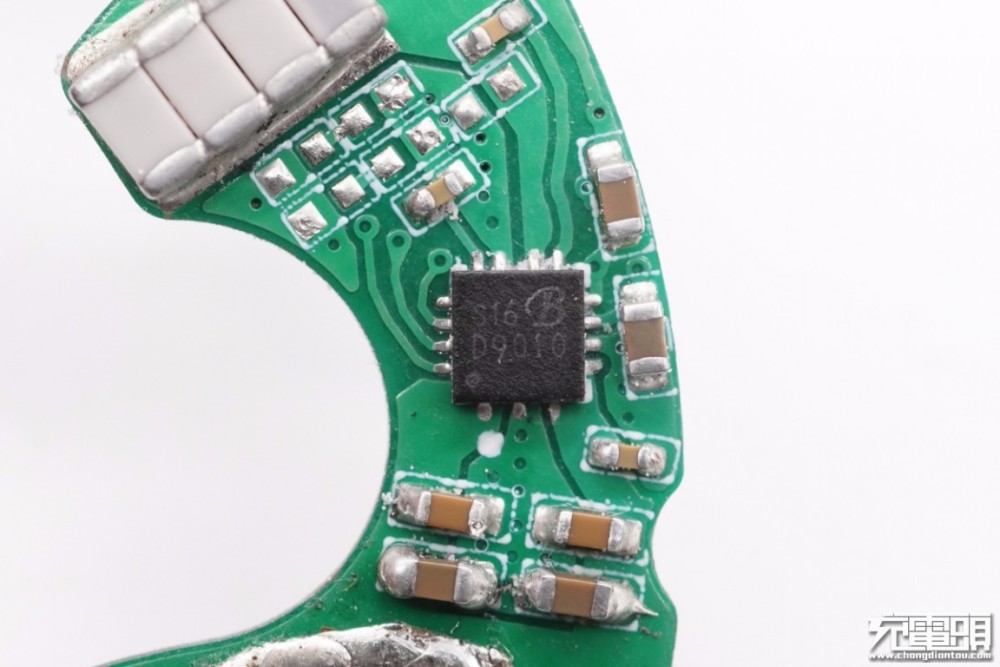

贝兰德D9010是高度集成的电源解决方案，输入电压范围4V-15V，最高15W功率传输，集成高效全桥功率级。集成5V-100mA LDO，内置3.3V-100mA LDO。针对EMI优化，集成输入电流检测，精度为±2％，用于FOD和调制。支持输入欠压锁定、过流保护、热关机。具备友好的PCB布局，采用QFN15L封装（3mm x 3mm）。此前充电头网已经对贝兰德D9200+D9010无线充电方案进行了详细报道。
贝兰德D9010资料信息。

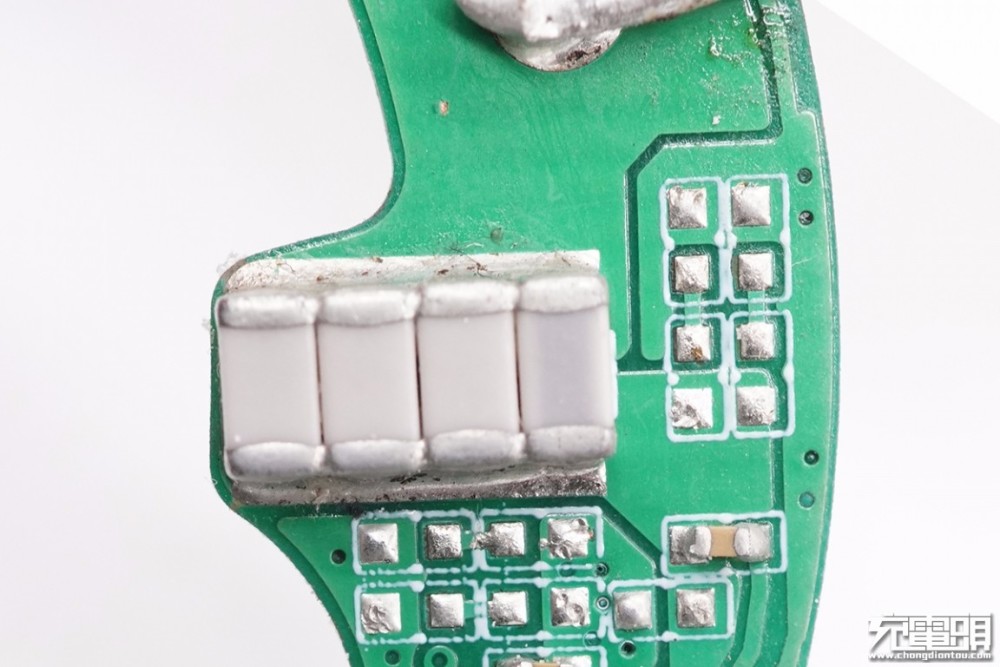

四颗白色NPO谐振电容并联。
无线充电线圈特写，绕制紧密。

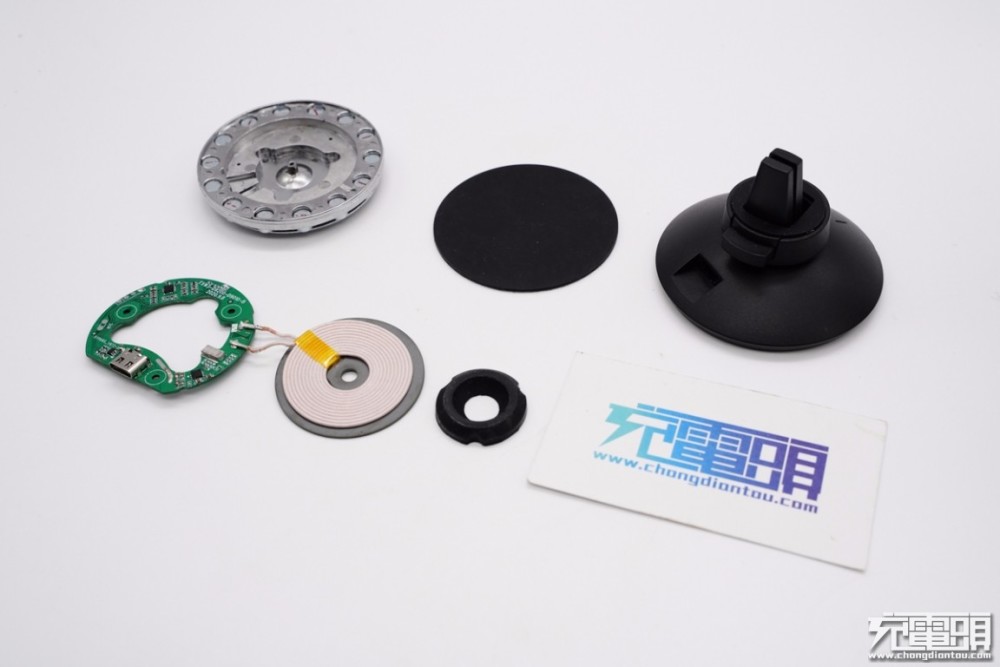

全部拆解完毕，来张全家福。
Magnetic这款磁吸式车载无线充电器机身小巧，设计简洁。造型如莲蓬，机身壳磨砂处理，顶面贴有防滑保护胶垫。其支持5V1.5A输入和5V1A输出，符合Qi标准，最关键的是采用了磁吸设计，和iPhone12很契合，使用起来很方便。
充电头网通过拆解了解到，产品内置贝兰德D9200+D9010无线充电解决方案，采用主控+功率全桥的搭配，集成度非常高，极具性价比。此外支持USB PD快充输入，适应性广泛，该方案还支持最高15W功率输出，同时兼容5W/7.5W/10W充电功率。
设计上，产品内部设有多达14个圆柱小磁铁，并使用银色塑料壳加以隔离和固定，在机身边缘遍布磁铁的情况下，还在表面贴有防滑胶垫，另外又为手机配备了磁吸铁环，整套组合下来，能够让手机吸附得相当稳固，随放随充，无惧路面颠簸。
