室温超导技术一直被视为物理学的“圣杯”，一旦成功实现将会为世界带来翻天覆地的改变，人类文明将跑步进入新的纪元，所以全球各地有数不清的科研人员在为之努力，试图达成这一目标。今年三月的时候纽约罗彻斯特大学的Ranga Dias及其团队宣布达成了这一目标，当时在世界范围内引起了轰动，但可惜的是这被证明又是Dias的一次学术欺诈，我国南大的团队经过周详的实验对该论文进行了全方位的驳斥，EDN电子设计技术也进行了相关的报道。

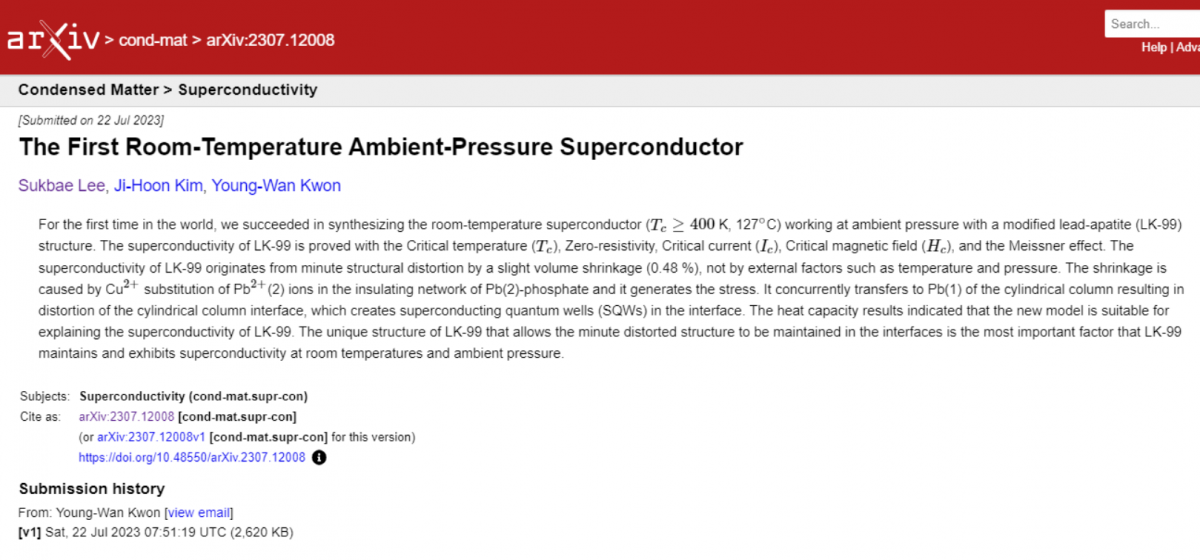

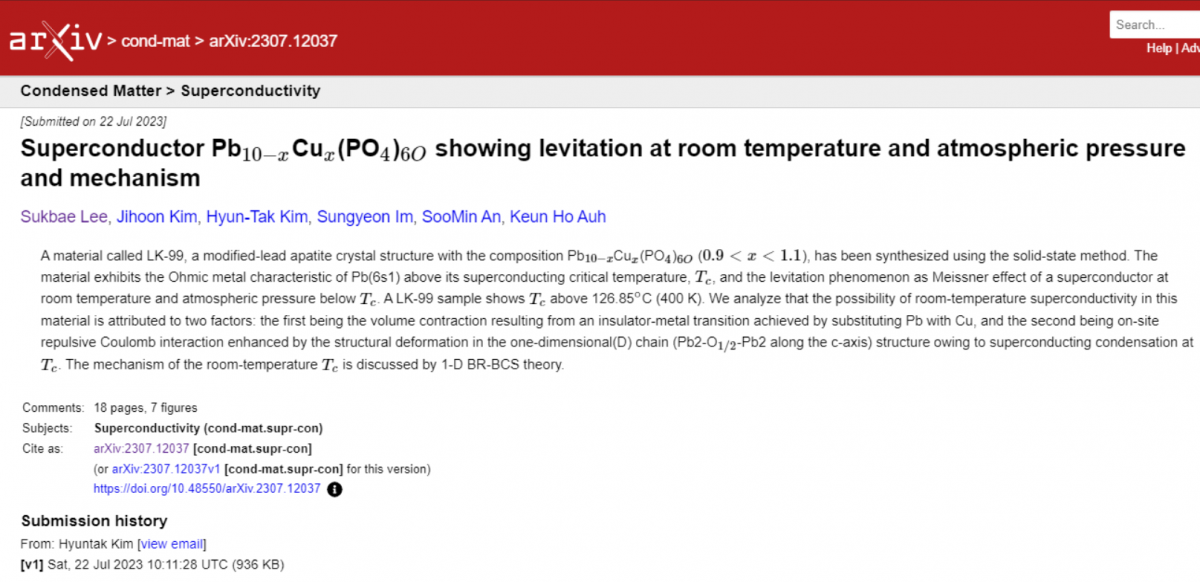

而就在7月22日，韩国的一个科研团队在预印本网站arXiv平台上上传了两篇论文，声称发现了世界上首个常压室温超导体，这种材料是一种改性铅磷灰石名为LK-99，超导临界温度在127摄氏度，即400K以上，而且在常压下就具备超导性。
与Dias团队实验数据的模棱两可不同，韩国团队的实验通过临界温度(Tc)、零电阻率、临界电流(Ic)、临界磁场(Hc)和迈斯纳效应，分别证明了LK-99的超导性，他们甚至上传了迈斯纳效应(超导体从一般状态相变至超导态的过程中对磁场的排斥现象)的实验视频。论文中的各种证据和理论分析具有科学的逻辑性，细节详实，一切都在指向这次似乎是真的发现了室温超导体，不过最大的问题在于这个方向的理论研究很少并且这种材料的制备太过简单了，甚至条件好一点的高中化学实验室都可以进行制备，但是其性能却好的出奇，若是真的被证实，也许能立即开始大规模量产，并迅速替换目前所使用的超导材料。

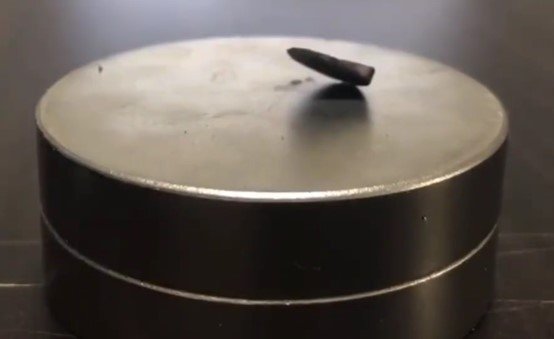

LK-99迈斯纳效应实验视频片段
LK-99具体的制备步骤如下：
第一步：合成黄铅矿(Pb2(SO4)O)，将氧化铅(PbO)和硫酸铅(Pb(SO4))粉末，以各50%的比例在陶瓷坩埚中均匀混合，将混合粉末在有空气存在的环境下，在725度的炉中加热24小时，混合物发生化学反应，产生黄铅矿。
第二步：合成磷化亚铜晶体(Cu3P)将铜和磷粉按照同样等比例在坩埚中混合，将混合粉末密封在每克20cm的真空管中，真空度为10的-3次方托。将真空管在550℃的炉中加热48小时，最终产生磷化亚铜晶体。
第三步：生成常温常压超导体(Pb10-xCux(PO4)6O)，将黄铅矿与磷化亚铜晶体研磨成粉末并在坩埚中混合，然后放入真空管，真空度为10的-3次方托。将真空管在925℃的炉中加热5~20个小时，最终生成一种铜掺杂的铅磷灰石，即常温常压超导材料。
也许是因为arXiv平台审核的原因，虽然该团队7月22日就上传了论文，但是一直到7月26日全球各国的学者才陆续收到消息，以这种材料的制备难度来看，目前全球所有的超导团队应该都在进行实验的复现，如果没有问题复现的成品将在本周六7月29日出炉，我们是否真的见证历史，即将迎来新的时代，答案届时将会揭晓，EDN小编也会持续关注为读者朋友带来最新的消息。
最前沿的电子设计资讯
