笔者维修的是一台联想ideapad 520笔记本电脑，维修内容包括更换键盘（部分按键无法使用）、更换衰减的电池、磨损的以太网连接器，引脚损坏，不支持1GBE连接，只能进行快速以太网。

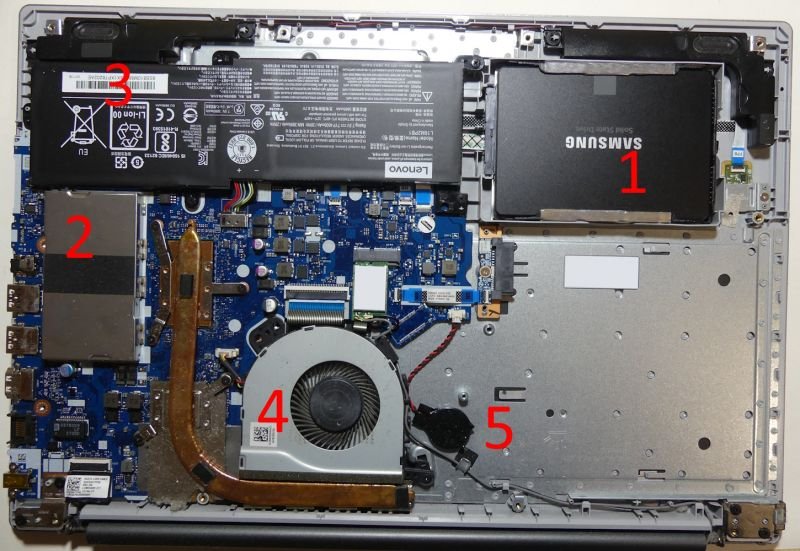

我们首先拧开外壳并取下挂钩，（1）保留SSD驱动器，（2）RAM量也足够，（3）更换新电池，（4）清洁风扇。

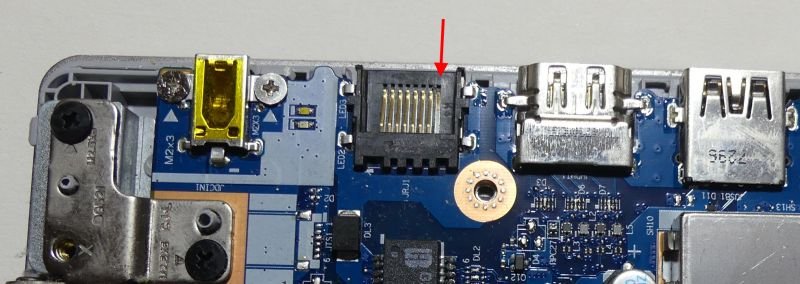

我们确认 ETH 连接器存在机械损坏。

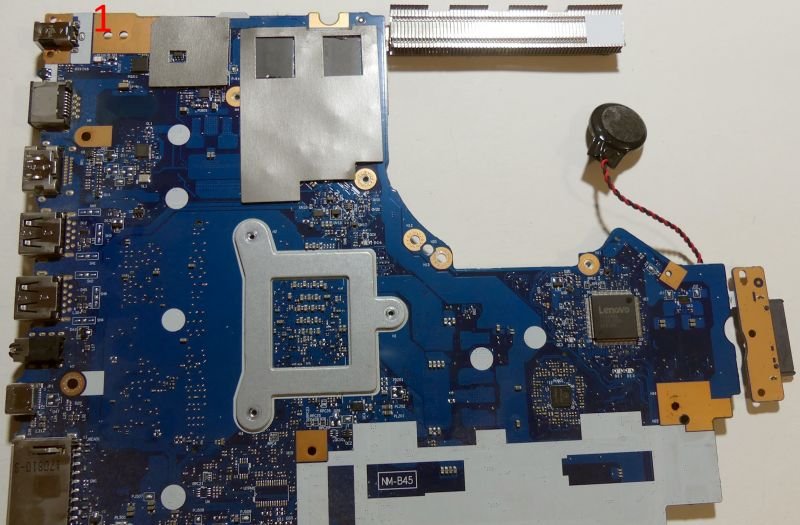

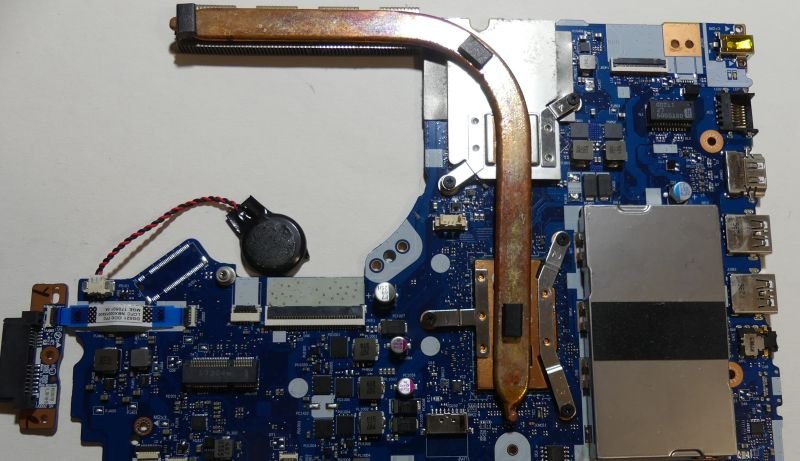

该板已从外壳中取出来。
电源连接器已正确安装并用螺钉固定到外壳上，PCB 或焊料上没有可见的裂纹。

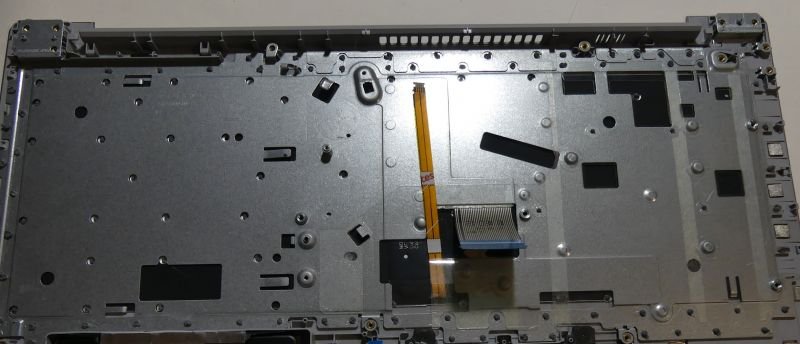

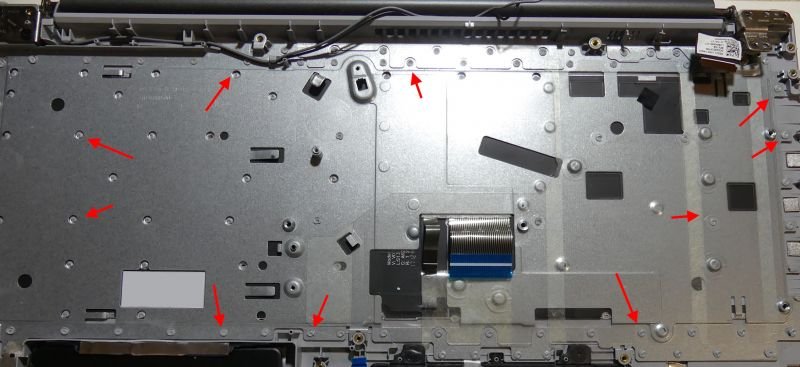

键盘隐藏在一块金属板后面，金属板附有热压平的塑料突起。

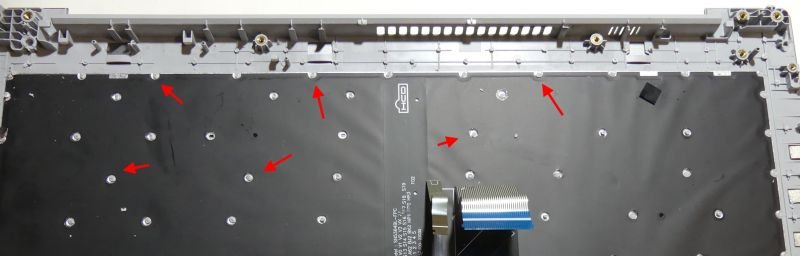

我们分开了所有焊缝以抬起金属板盖。
键盘的连接方式相同，去除焊缝需要耐心。

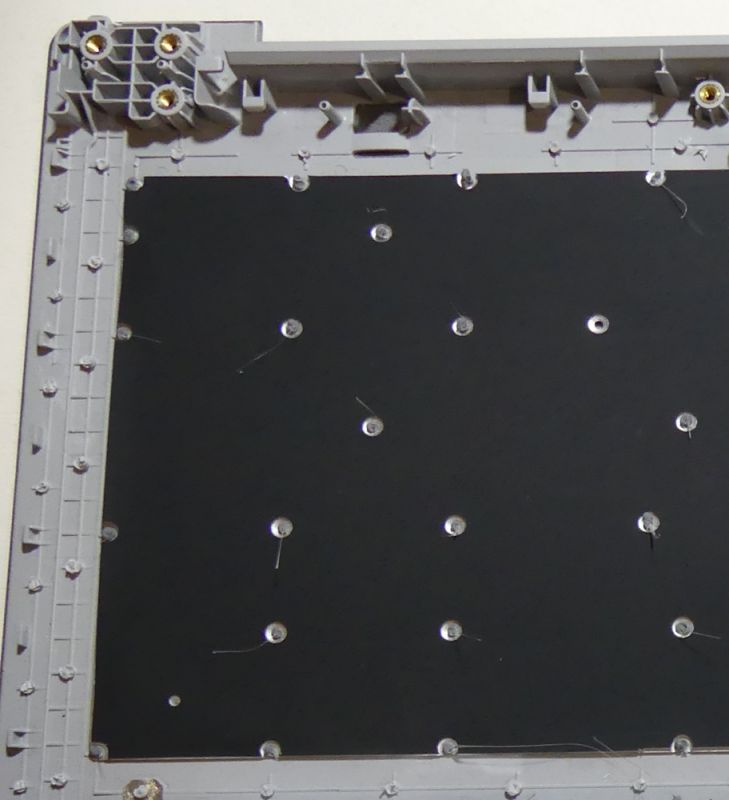

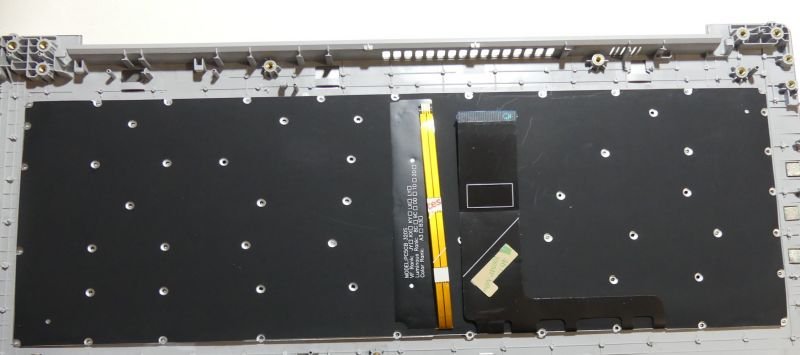

我们取下键盘并清洁外壳。

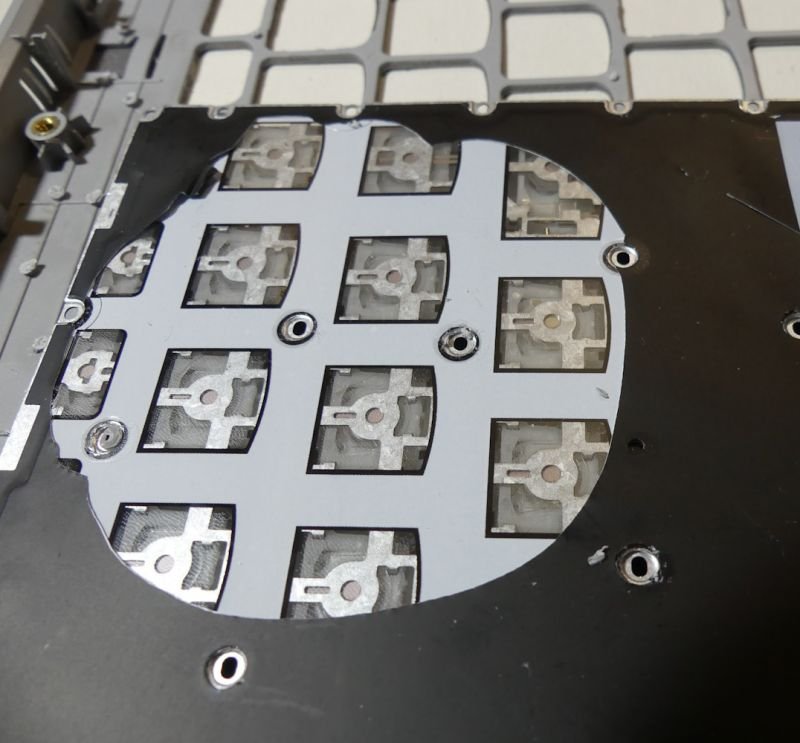

键盘机制看起来不错，但部分按键被损坏了。

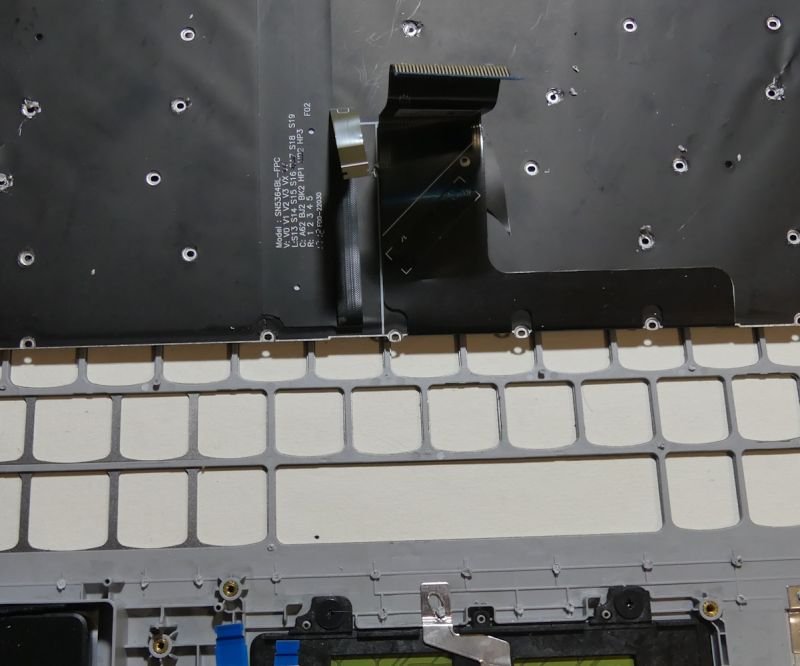

我们组装了一个新键盘。
使用 3D 笔通过焊接将其固定。
剩下的就是组装金属板了。

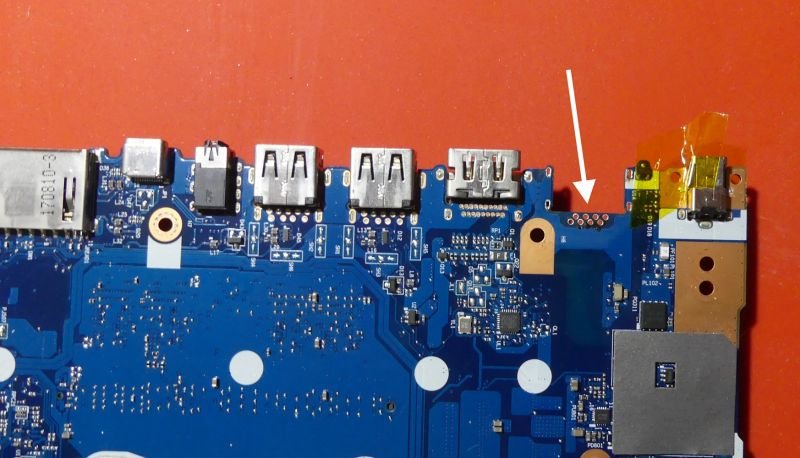

我们移除旧的以太网连接器。

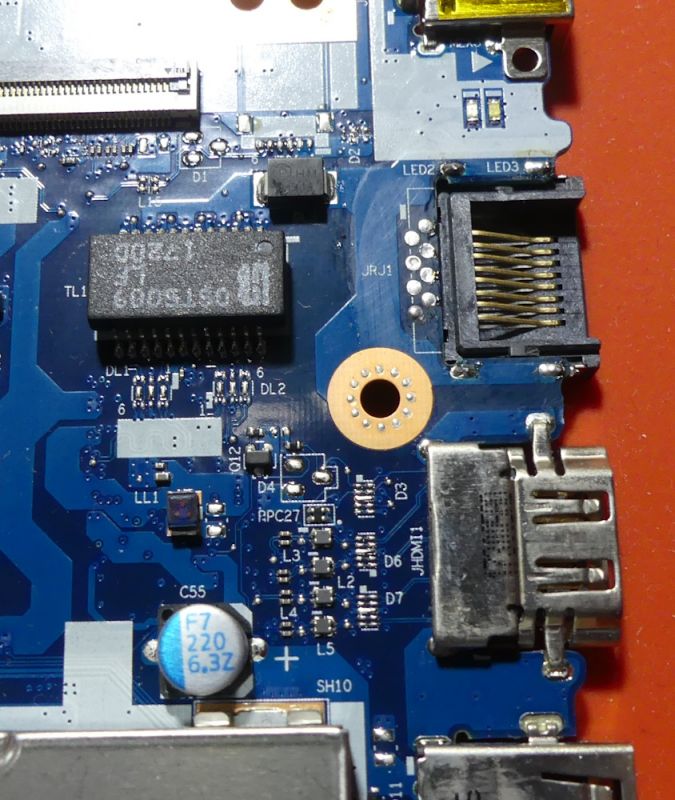

我们连接新的连接器。

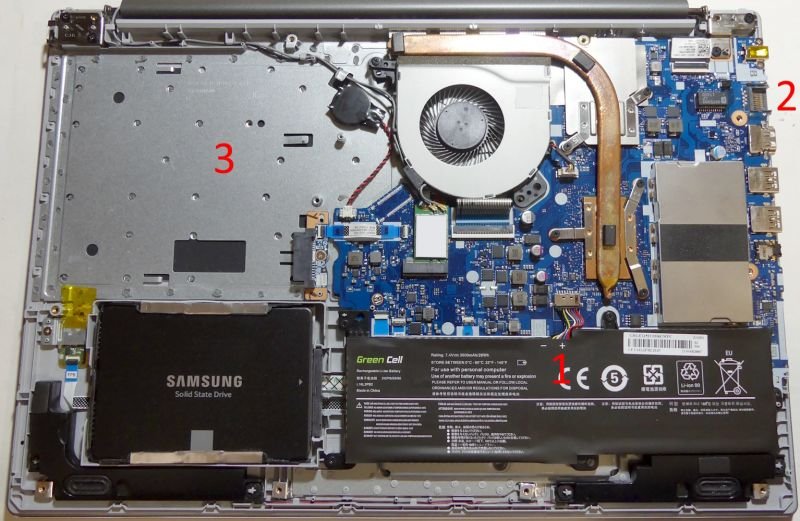

一切准备就绪，剩下的就是更换电池 (1)、键盘 (3) 和连接器 (2)。
二手笔记本电脑已经翻新，可以使用。
（原文刊登于EDN姊妹网站elektroda.pl，参考链接：Naprawa laptopa Lenovo ideapad 520 (klawiatura, ethernet, akumulator) ，由Demi Xia编译。）
