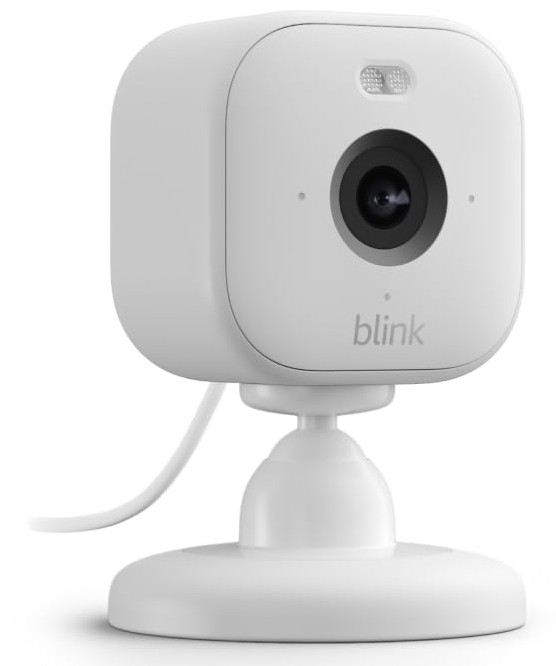

Blink安防摄像头产品线的一部分(2017年12月被亚马逊收购，随后不久又收购了Ring，这两个品牌仍然是市场上可行的选择)已经得到了我大量的报道关注。但整个产品线还有多种多样的产品值得报道，无论是从代际角度(例如，电池供电的户外摄像头现在已是第四代)还是从操作角度(室内和室外两种型号，电池供电和交流电供电)来看。例如，Blink Mini 2既适用于室内，也适用于室外交流供电装置：

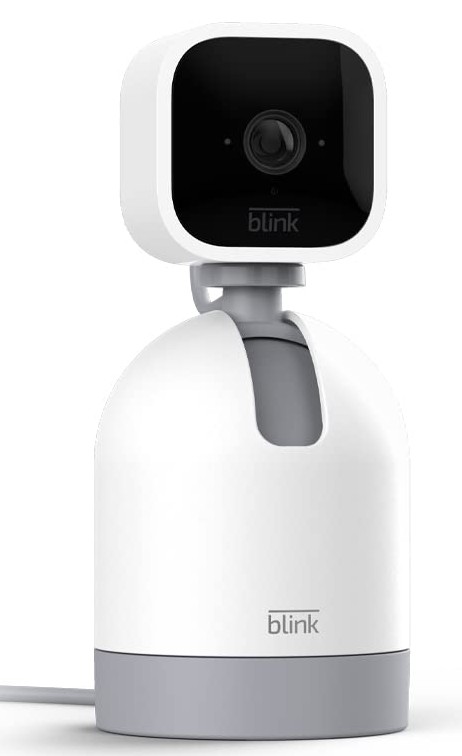

这是原版Blink Mini的Pan-Tilt变体：
而我们今天要拆解的是2020年初推出、目前仍在亚马逊销售的第一代Blink Mini：

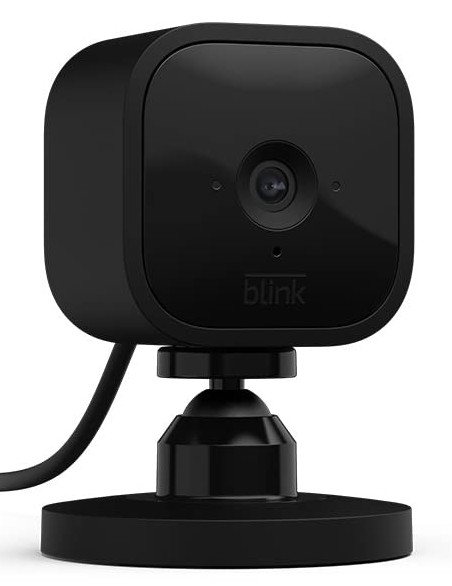

它有白色和黑色两种颜色可供选择：
我之所以购买这款产品，主要是因为看了以下一段早期评论：
它将提供免费云存储直至今年年底，如果您已经通过旧款Blink摄像头拥有Blink帐户，那么您将继续获得免费的云存储作为福利。
当时，Blink mini售价35美元(一台)或65美元(两台装)，另加35美元可选Sync Module 2。为什么Sync Module 2在这种情况下是可选的，而不是电池供电摄像头的必需品？这是因为如我在之前的文章中说的那样：
特定网络实施中的每个摄像头不仅通过Wi-Fi连接到通用的LAN/WAN路由器，还通过专有的远程900MHz信道连接到单独的通用硬件同步模块，Blink将其称为LFR(低频无线电)信标。
同步模块则通过Wi-Fi连接到路由器。这些摄像头通常处于低功耗待机模式，声称使用两节AA锂电池可运行长达2年。如果启用了摄像头的PIR运动感应功能，它们会在触发时通过LFR向同步模块发出警报，然后同步模块会将运行状态传递给“云”服务器，让它们准备好捕捉传入的视频片段。
同样，当您想要使用Android或iOS版Blink应用程序或通过Amazon Echo Show或Echo Spot(或通过最近版本的Amazon Kindle Fire平板电脑中提供的Echo Show模式)查看特定摄像头的实时流媒体时，您首先要与同步模块对话。同步模块将传递应用程序的请求并激活选定的摄像头，之后再将其关闭以节省电池寿命。同步模块本身则是通过USB电源适配器由交流电供电。

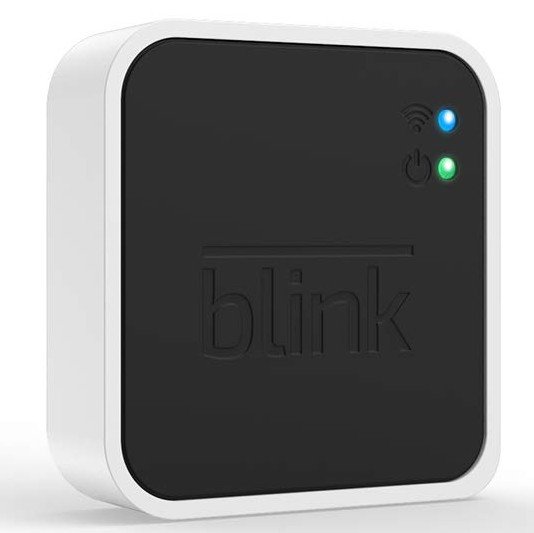

而这次的不同之处在于摄像头本身也是交流电供电的，因此，在这种情况下，为最大限度延长电池寿命而进行的低功耗待机操作并不重要。也正因如此，第二代同步模块支持的关键增强功能(至少对于Blink mini而言)是插入USB闪存的本地存储，适合那些不想为每台摄像头每月花3美元进行云存储订阅的人，也不是(像我一样)“祖父级”的传统用户。这也就解释了为什么Sync Module 2不与Blink mini摄像头捆绑销售，而是作为一个现在售价49.99美元的配件(话虽如此，我刚刚从eBay上买了一个“无功能、仅供零件使用”的，以备将来拆解！)：

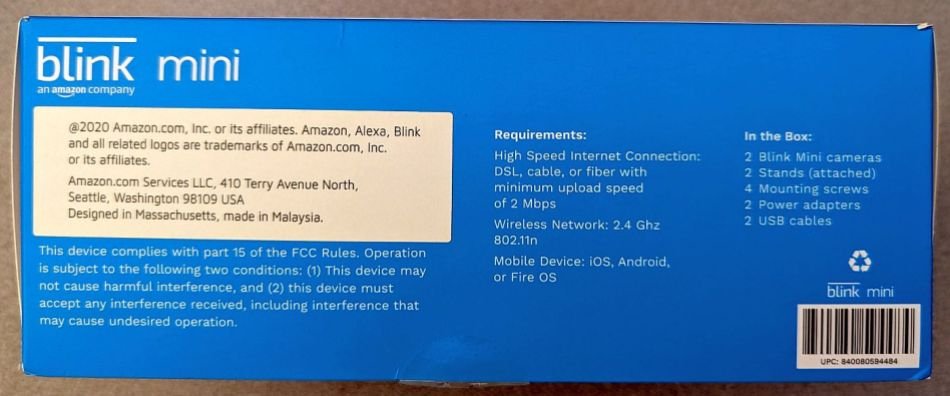

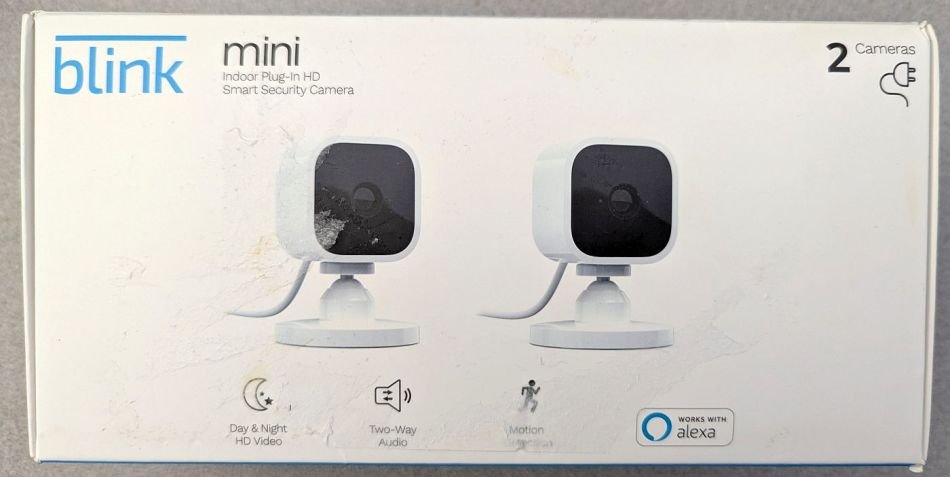

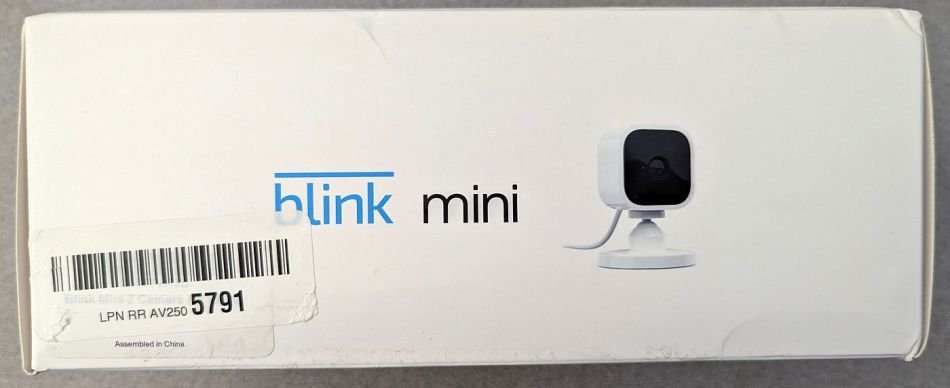

2023年1月，我从亚马逊子公司Woot以18.99美元(含税)的价格购买了一套“二手”的Blink mini双摄像头套件。我收到货时，原买家的运输贴纸仍贴在包装盒正面的面板上，我已尽力在以下第一张照片中将其撕下：
翻开盒子：

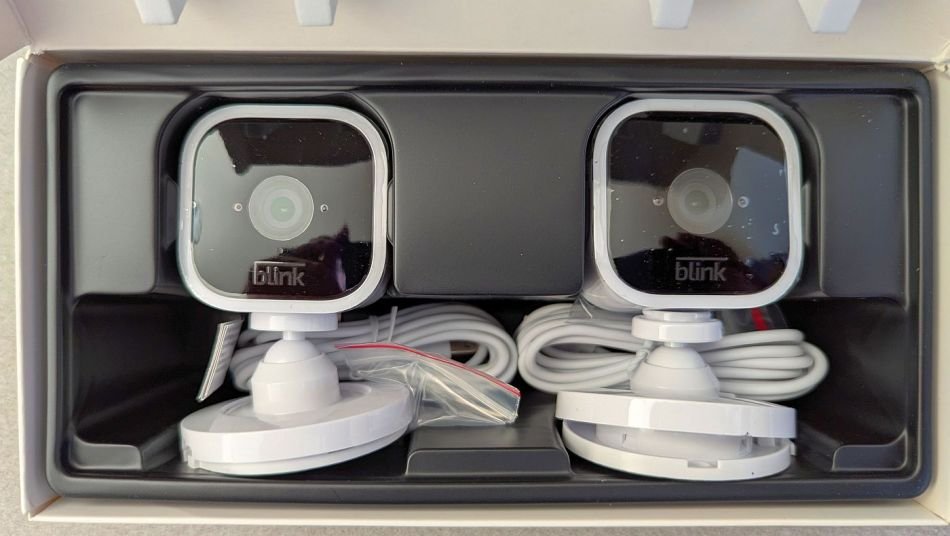

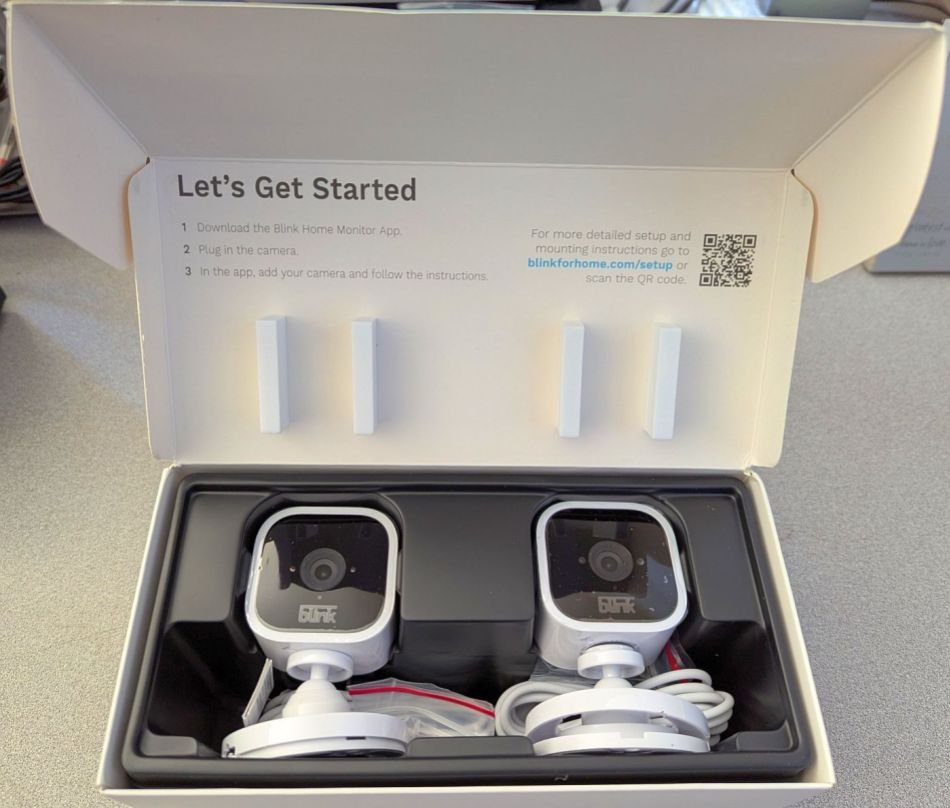

里面的两个摄像头映入眼帘：

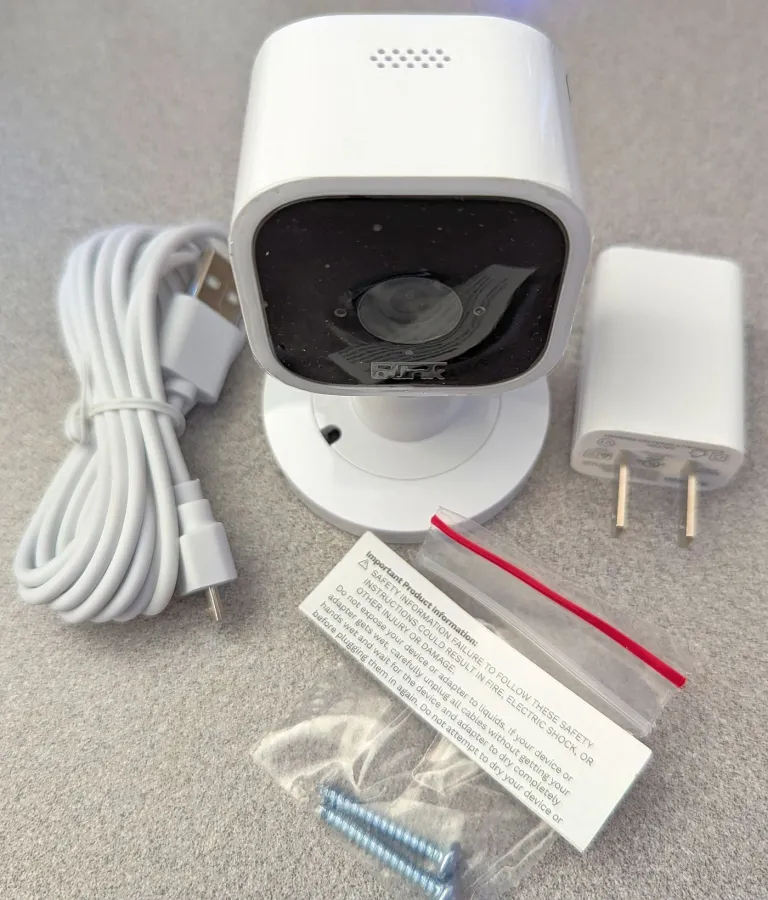

这是今天的拆解对象及其附带的一些安装硬件：

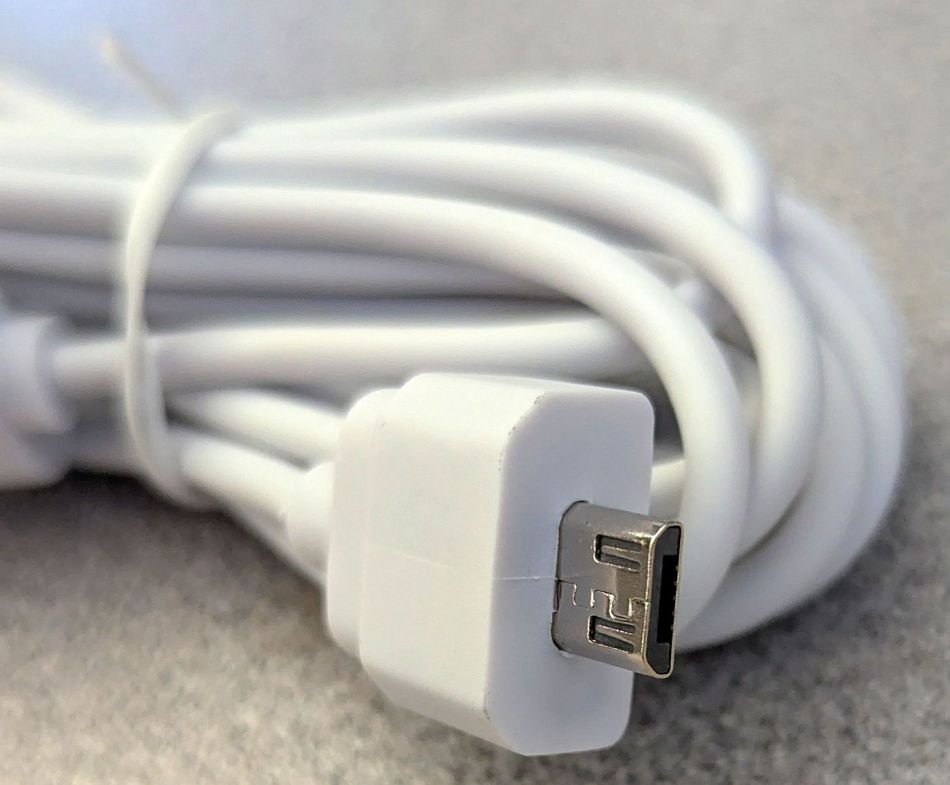

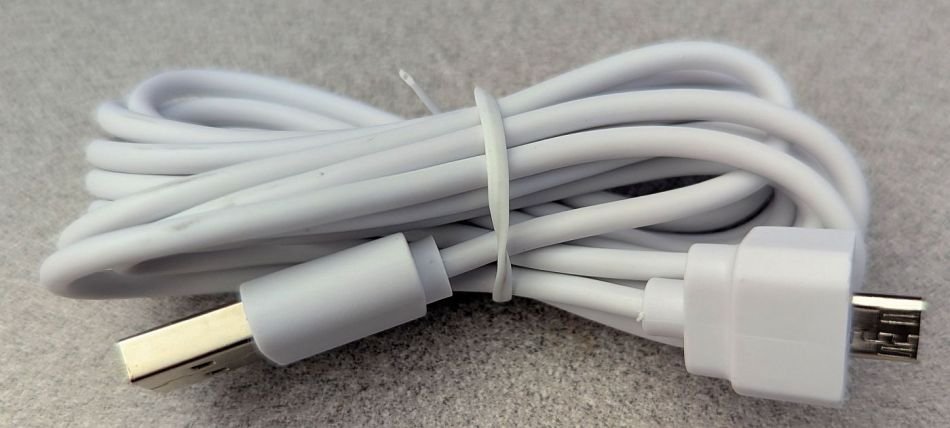

USB转micro-USB电源线：

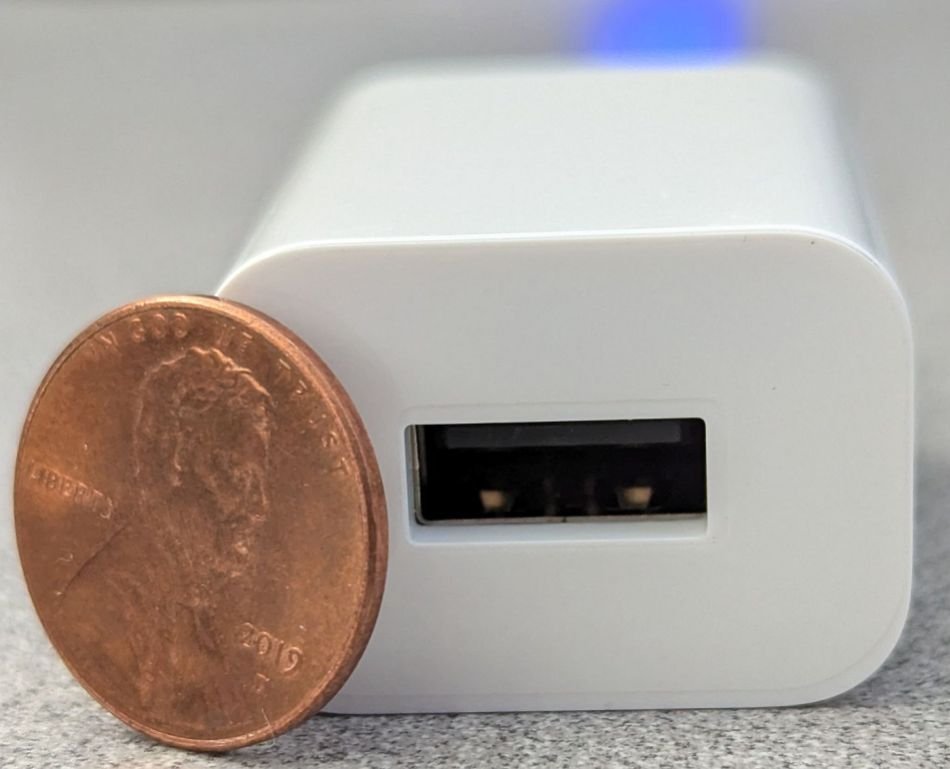

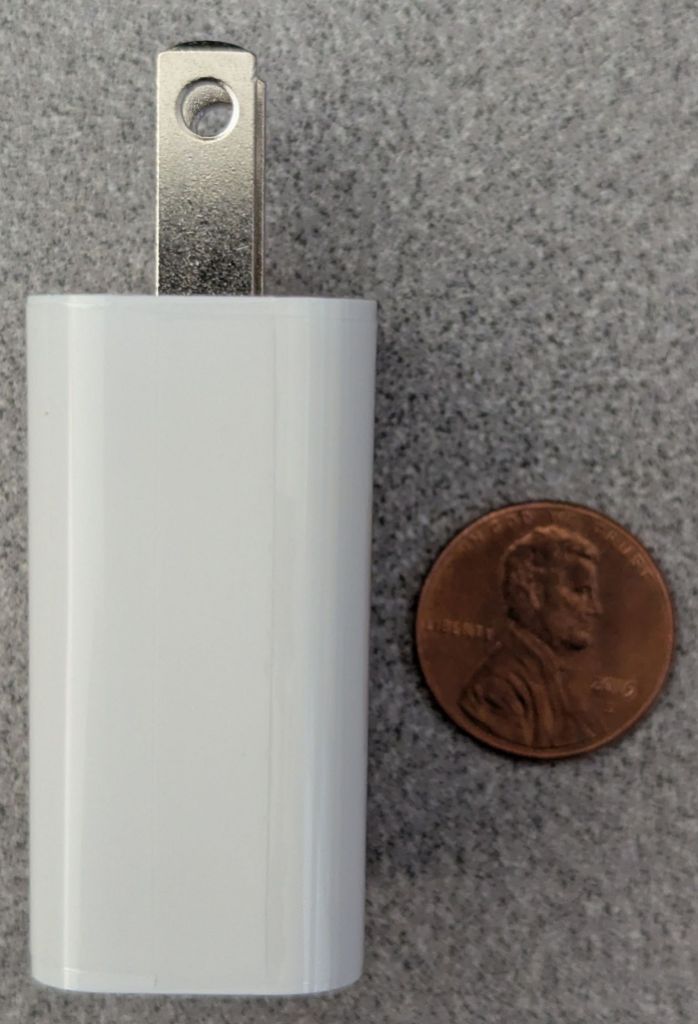

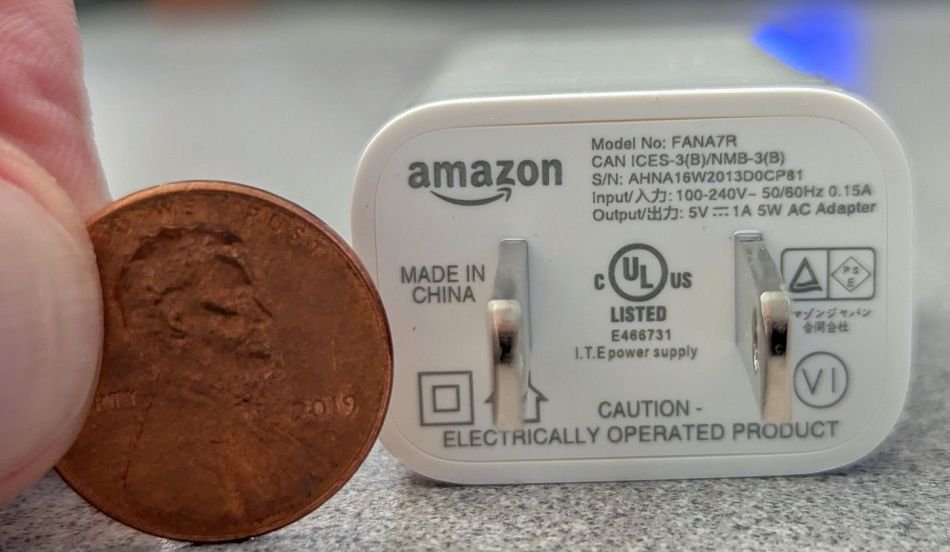

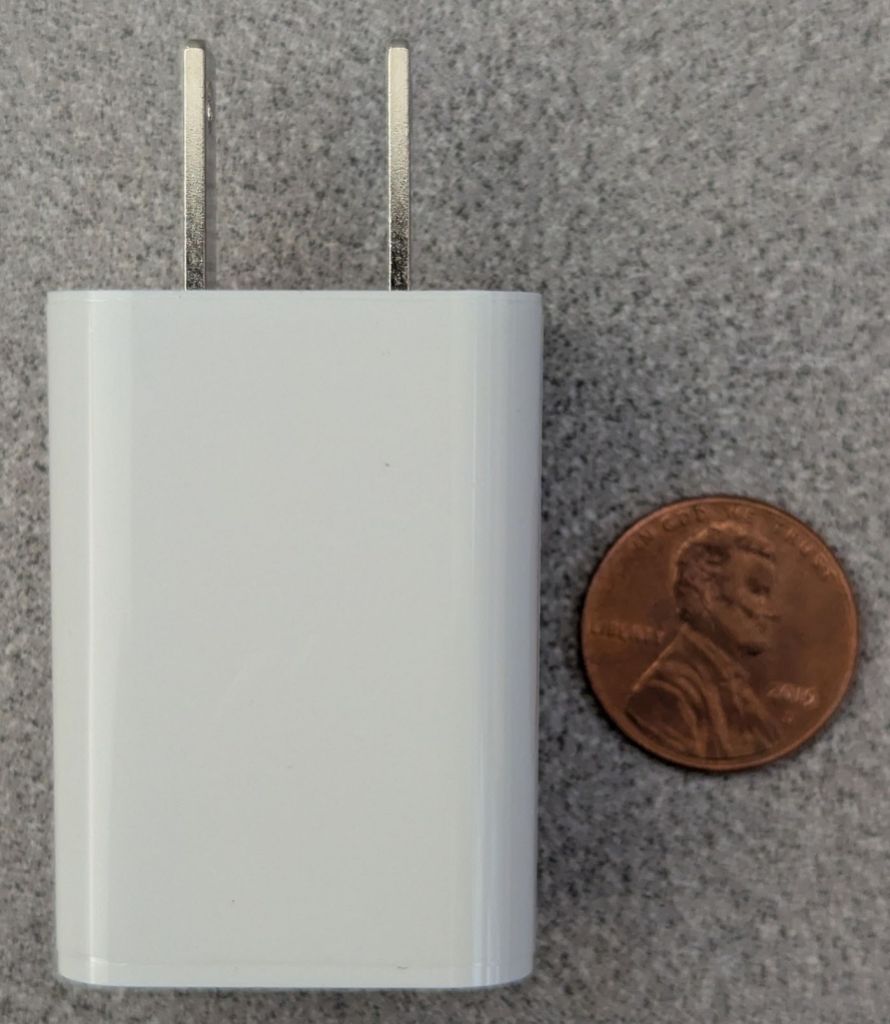

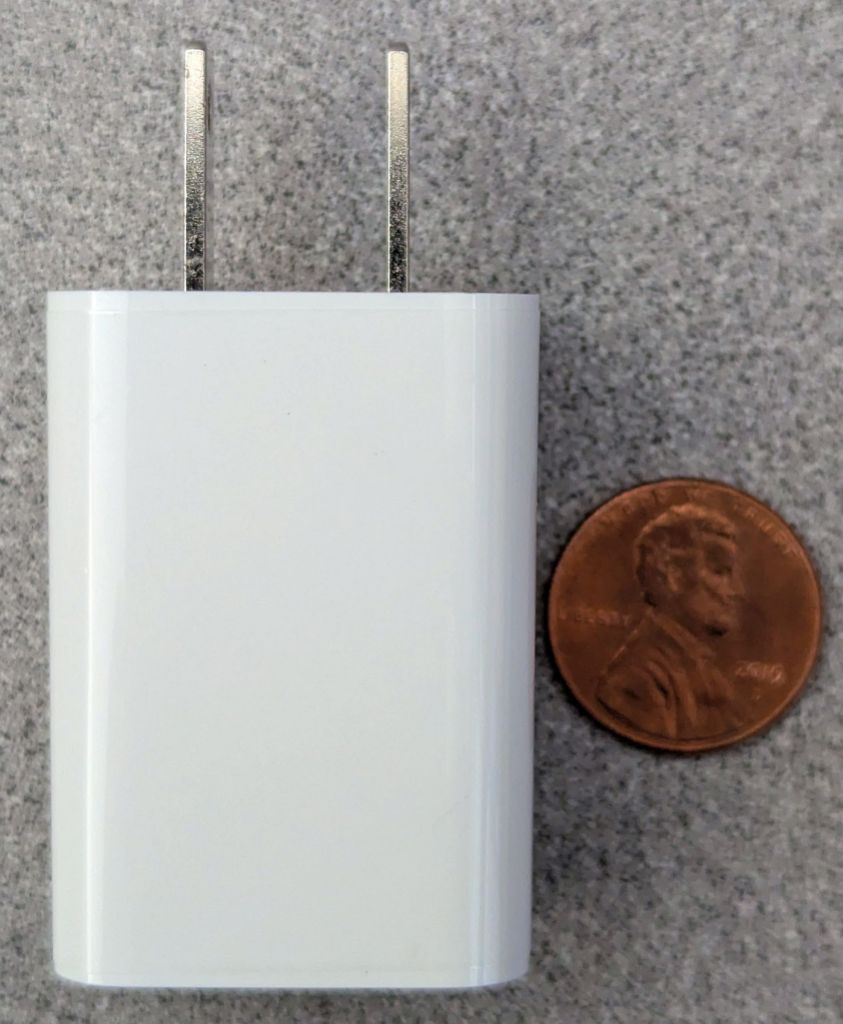

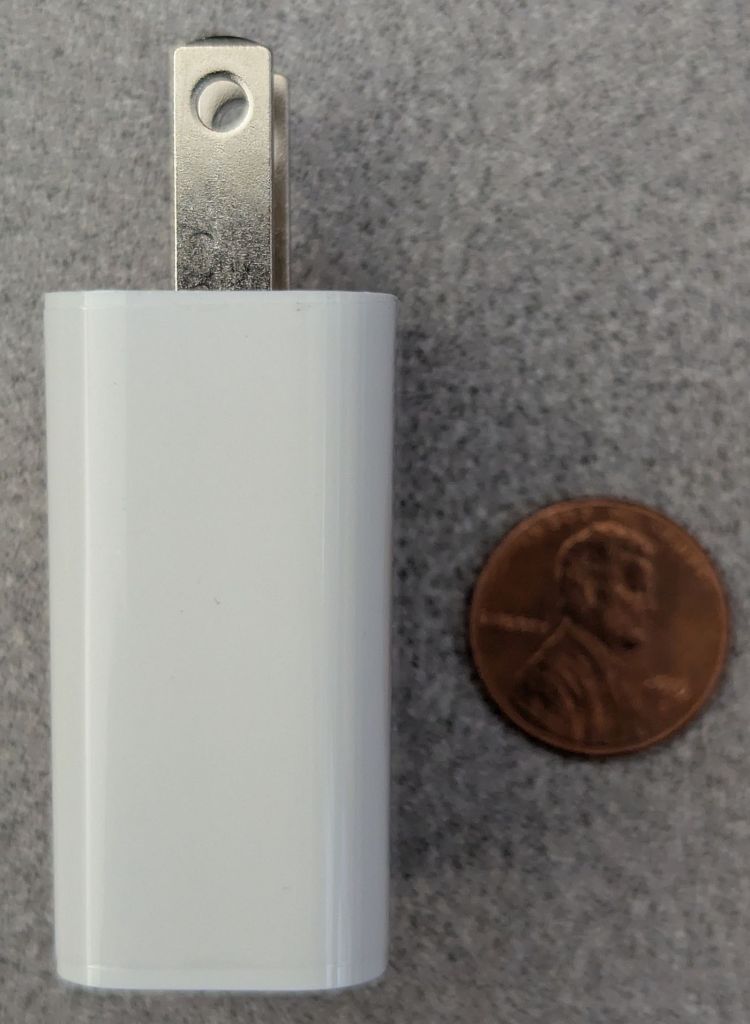

5W输出功率的“壁式电源”，按照惯例配有一枚直径为0.75英寸(19.1毫米)的美国一美分硬币，用于尺寸比较：

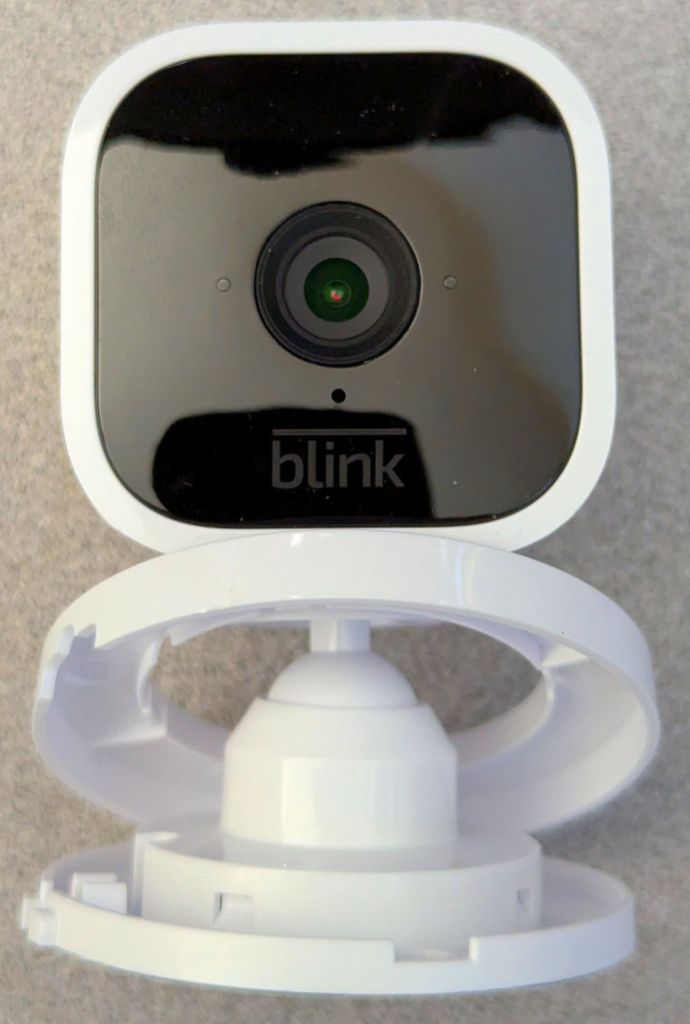

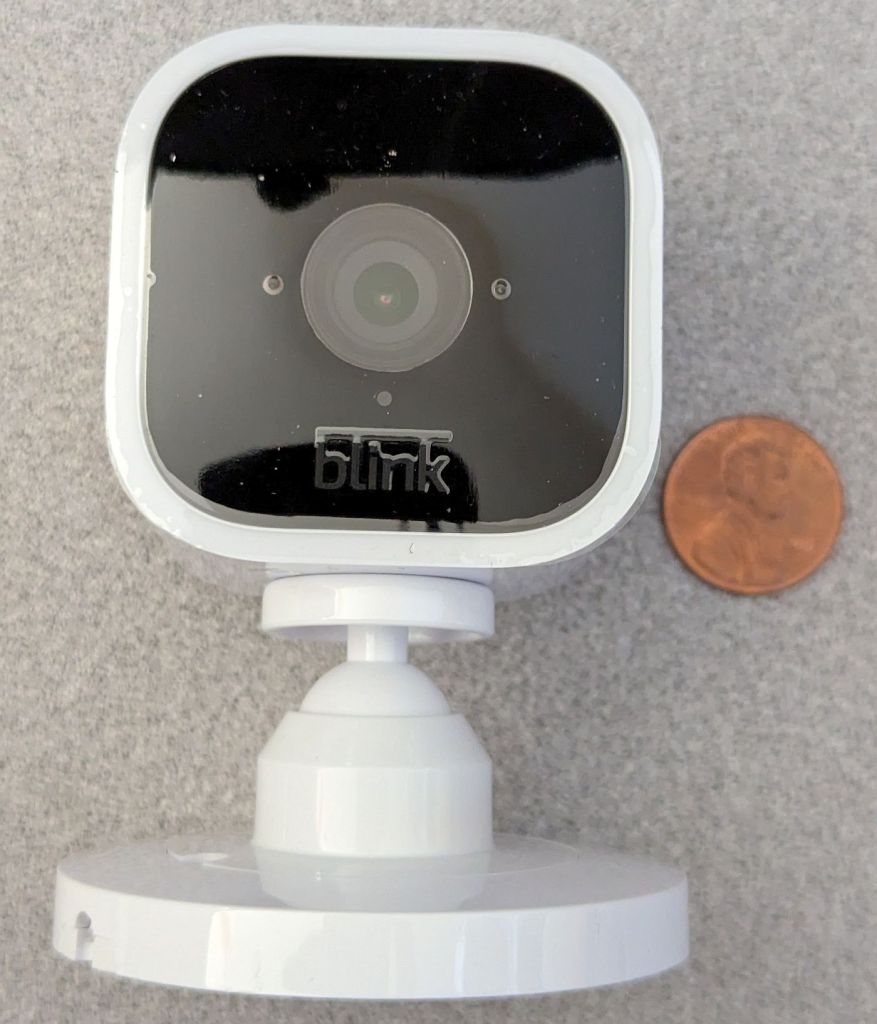

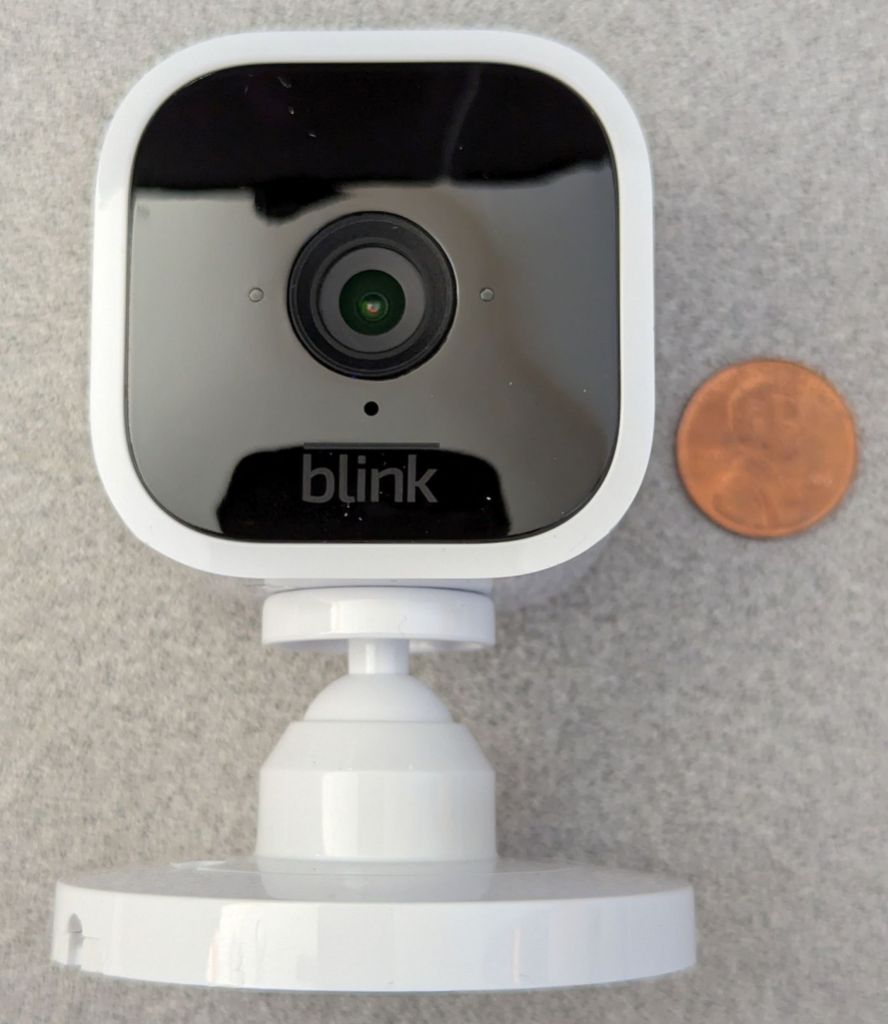

摄像头尺寸为1.9x1.9x1.3英寸/48x48x34毫米，重1.7盎司/48克，加上支架，重1.5盎司/42克。正面：

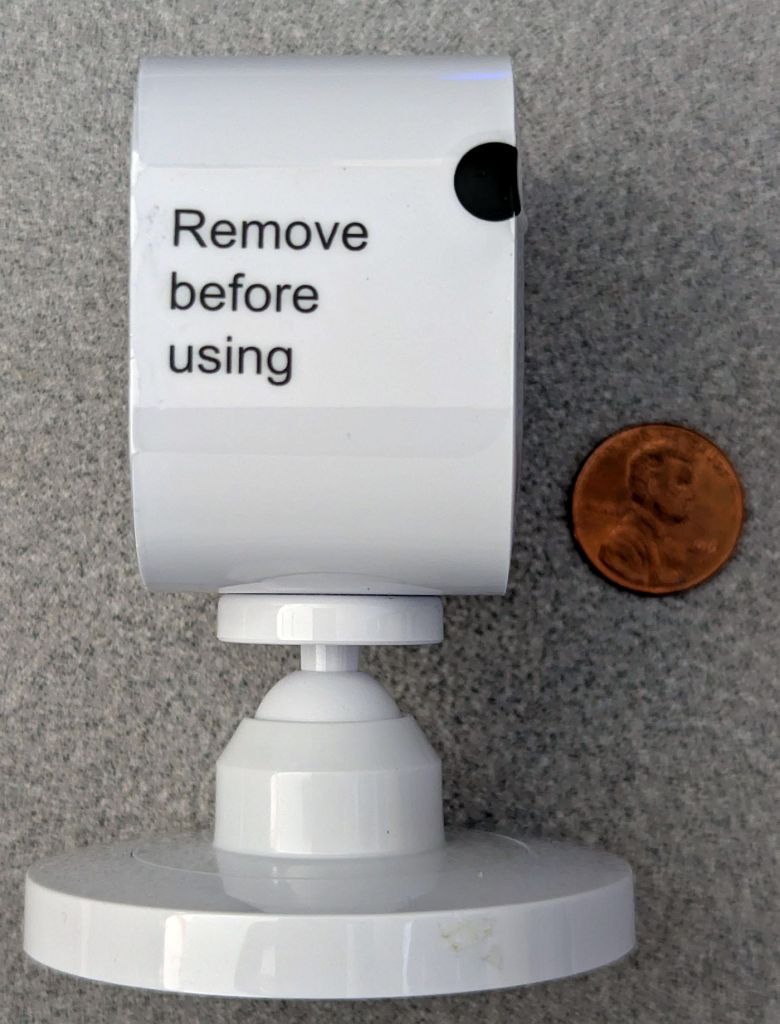

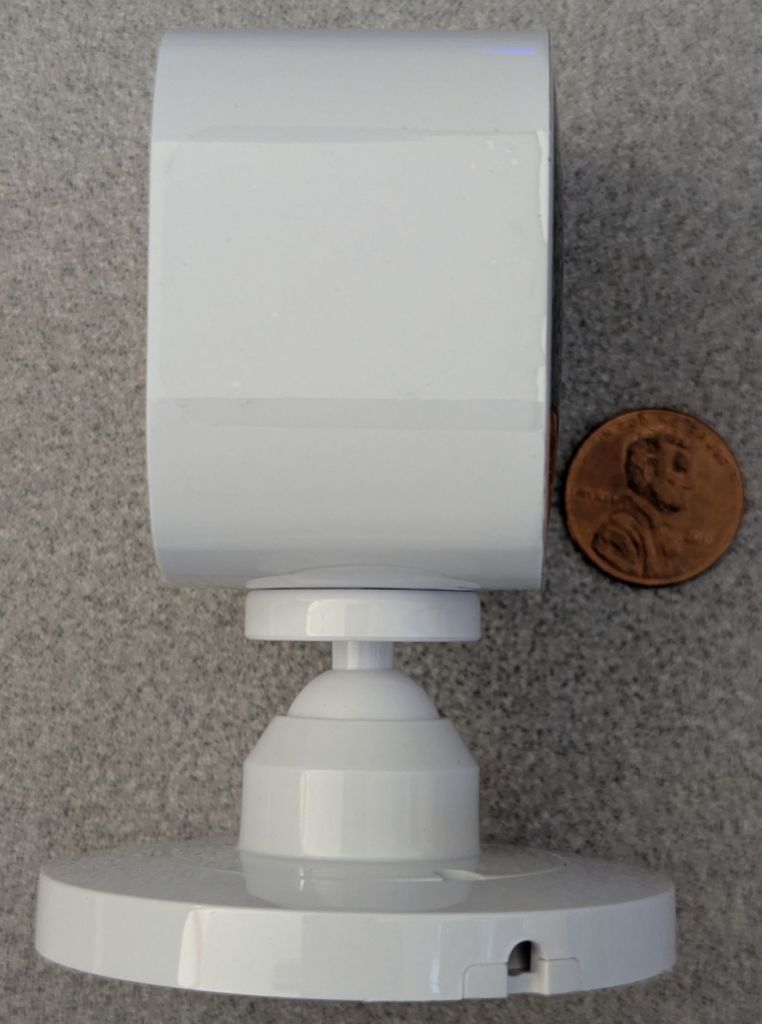

左侧：

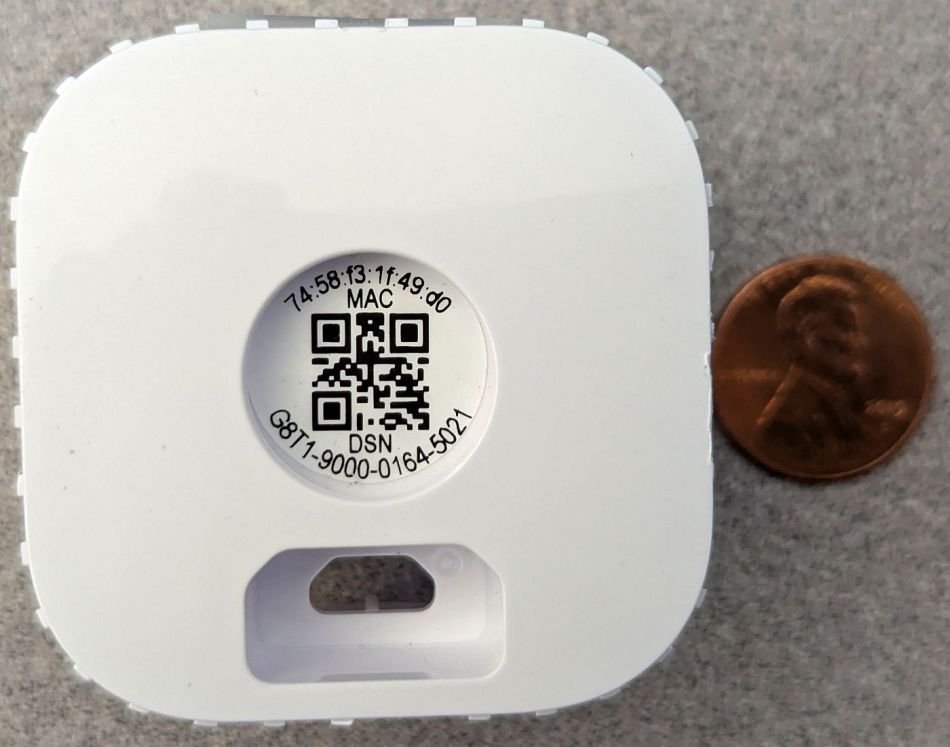

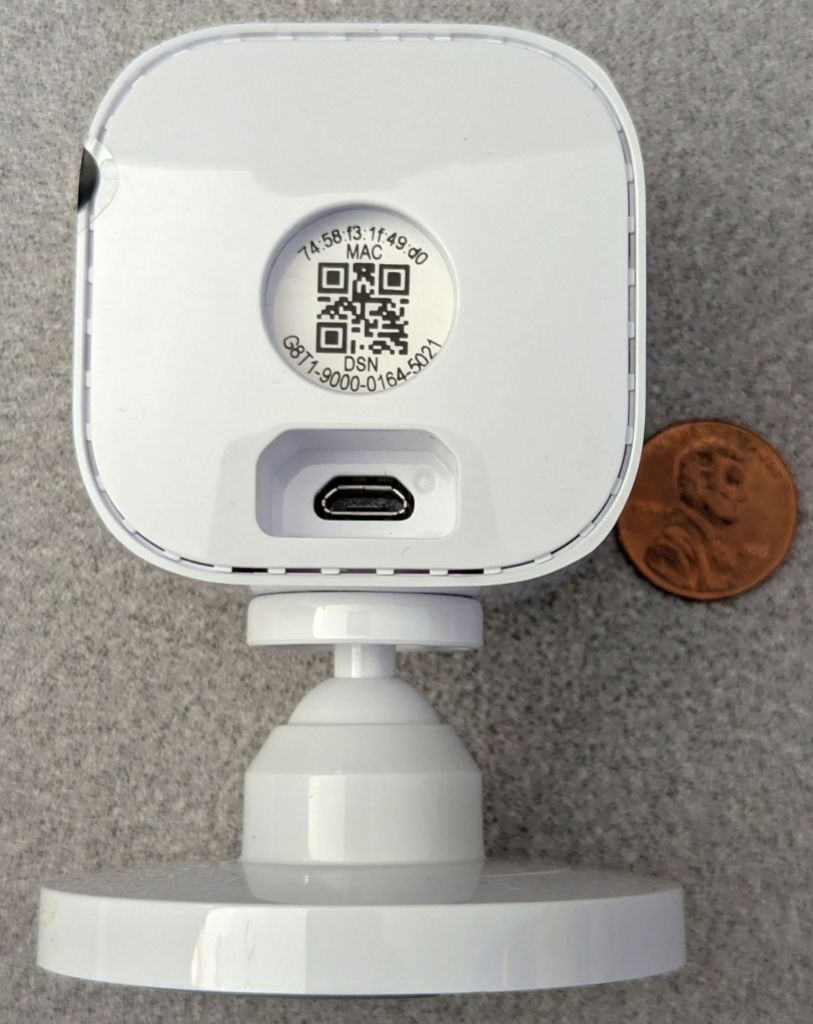

背面，露出micro-USB电源输入(初始设置时可使用二维码)：
右侧：

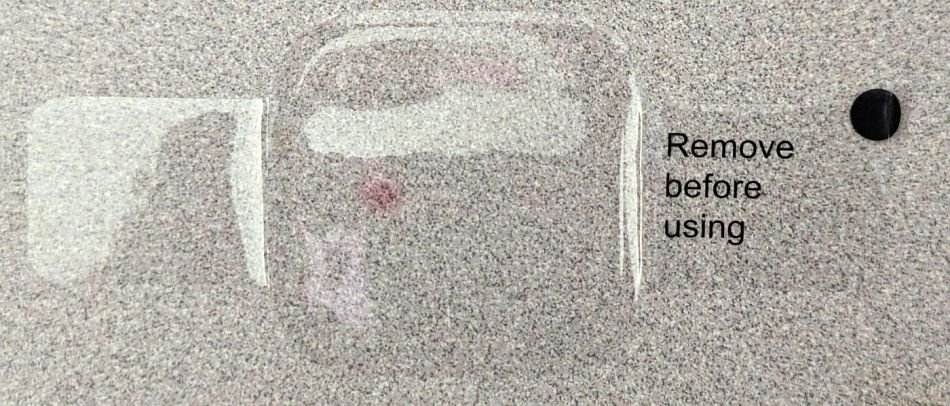

让我们把那层透明塑料拿掉：
仍然反光发亮。话虽如此，镜头两侧的LED(左侧为绿色/红色，右侧为蓝色)现在不那么模糊了，镜头下方的麦克风也是如此。这里看不到，但位于镜头右上角的是用于“夜视”的850nm红外LED。镜头具有110度视角，可捕捉1080p图像：

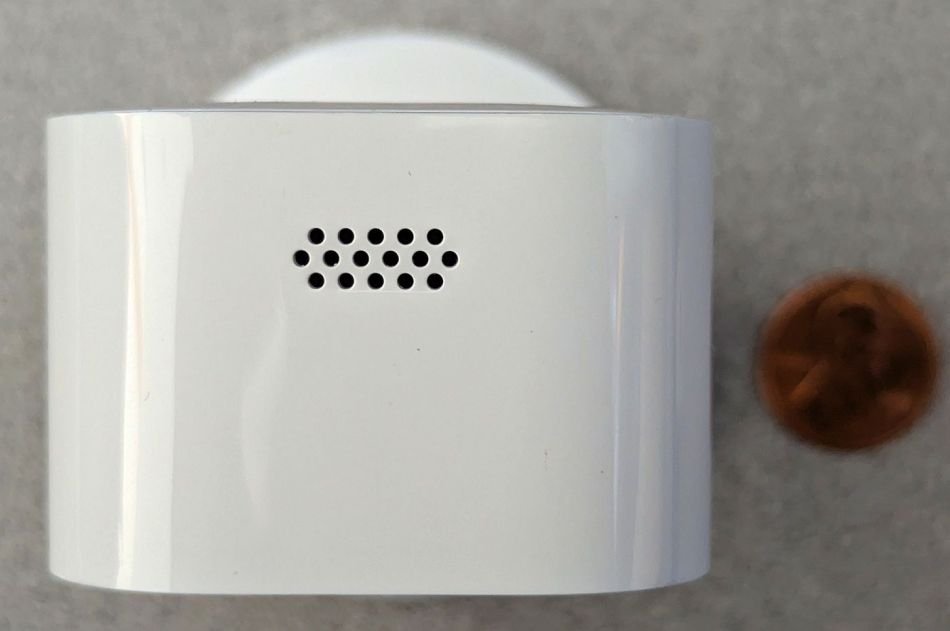

最上面是扬声器：

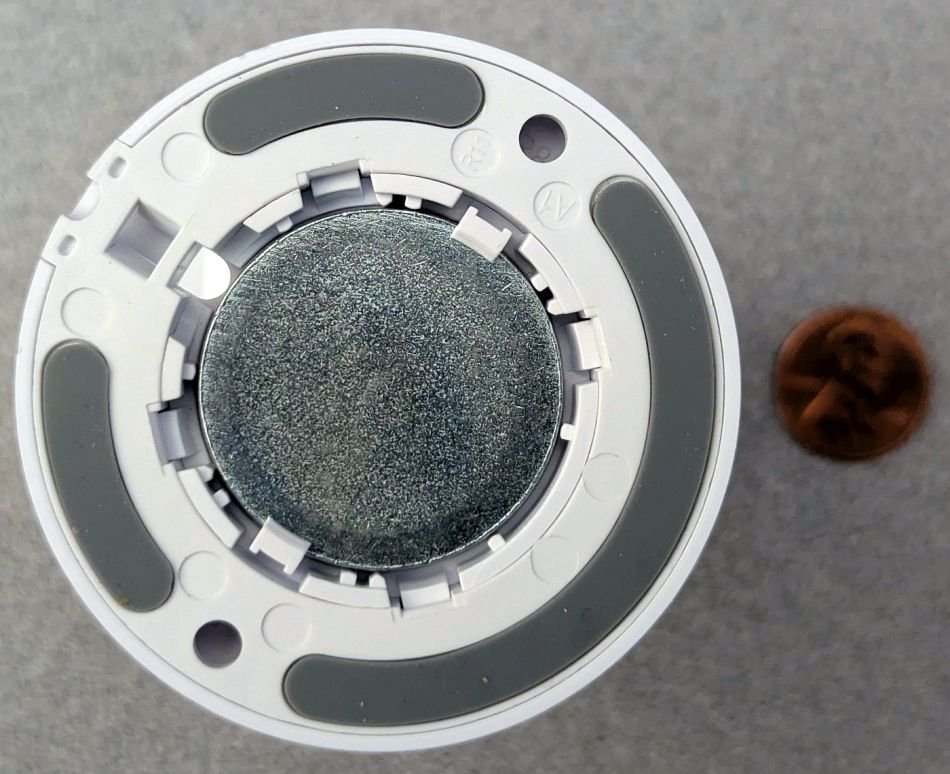

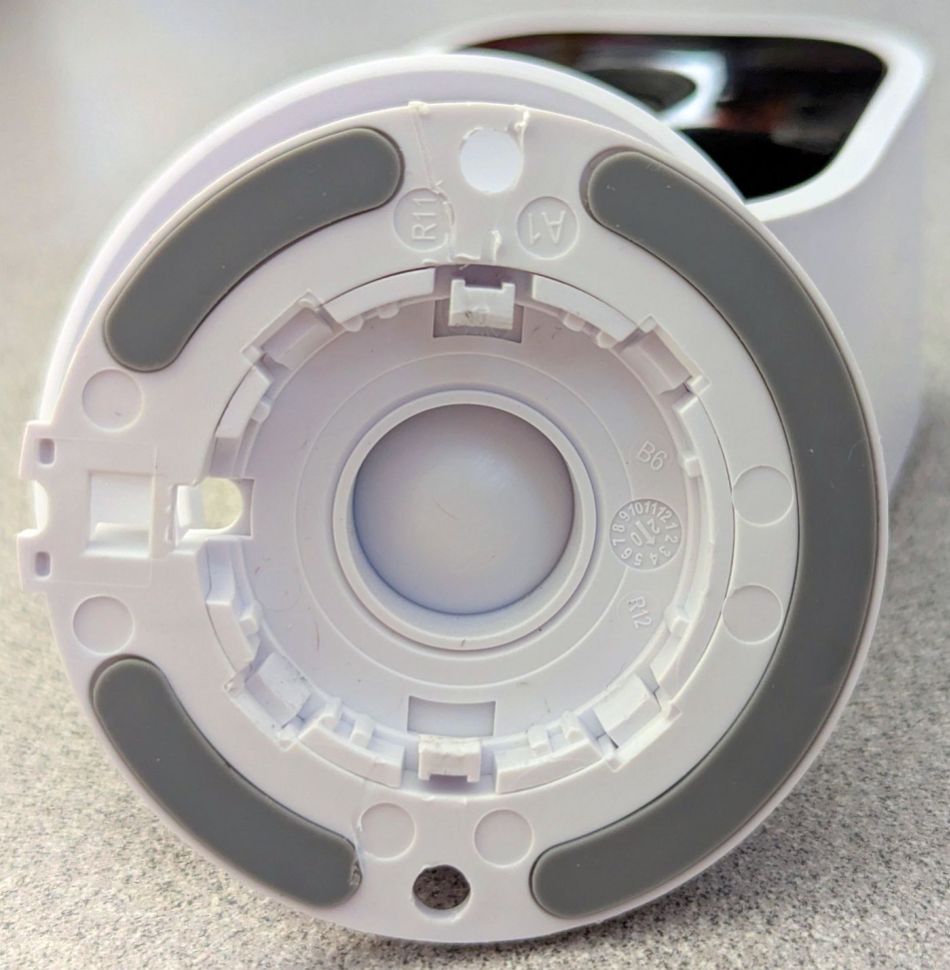

下面是橡胶垫，以防止摄像头损坏其放置的表面，还有一个(相对)比较重的金属圆盘，以防止其翻倒：

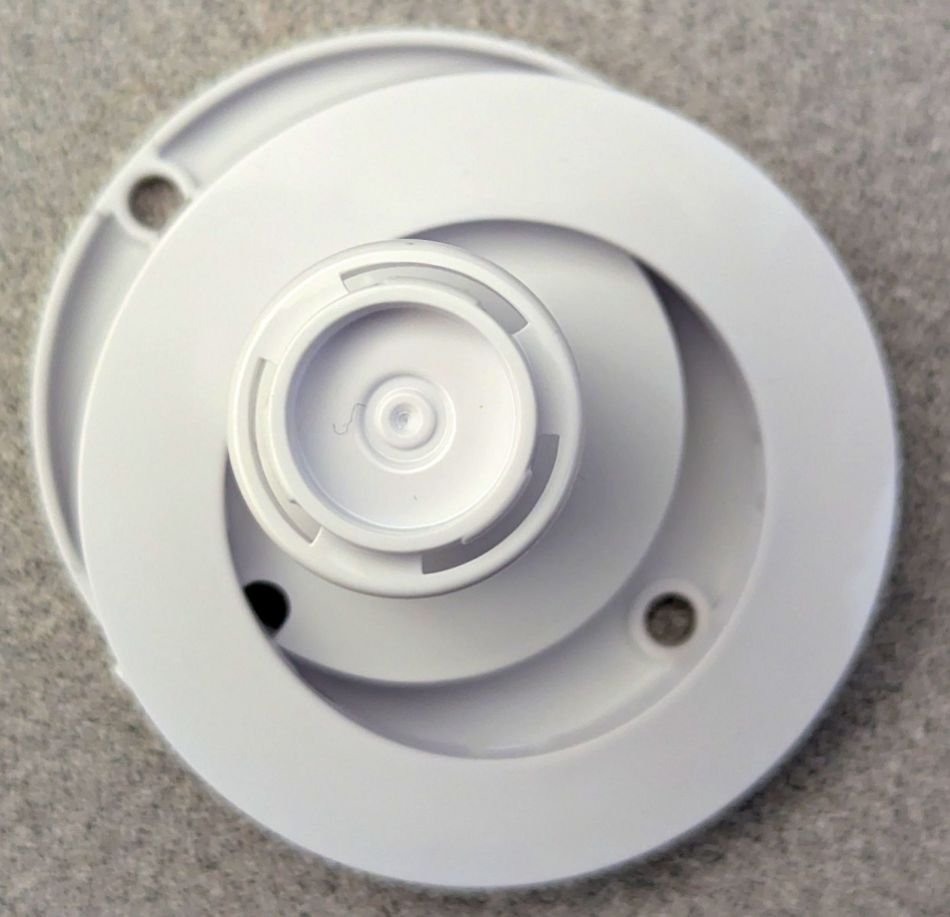

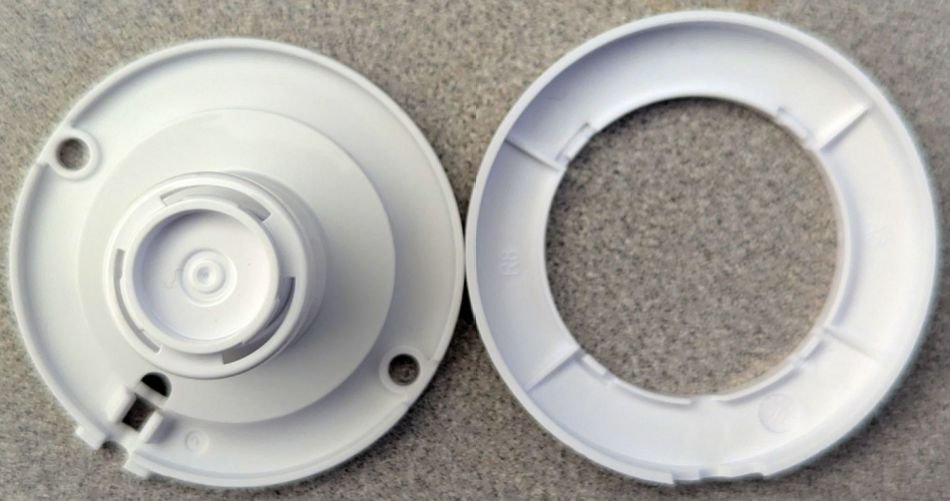

您可能还注意到了底部照片中的两个可选安装螺丝孔，它们与之前显示的袋装硬件相关。以下是进入孔顶部的方法：

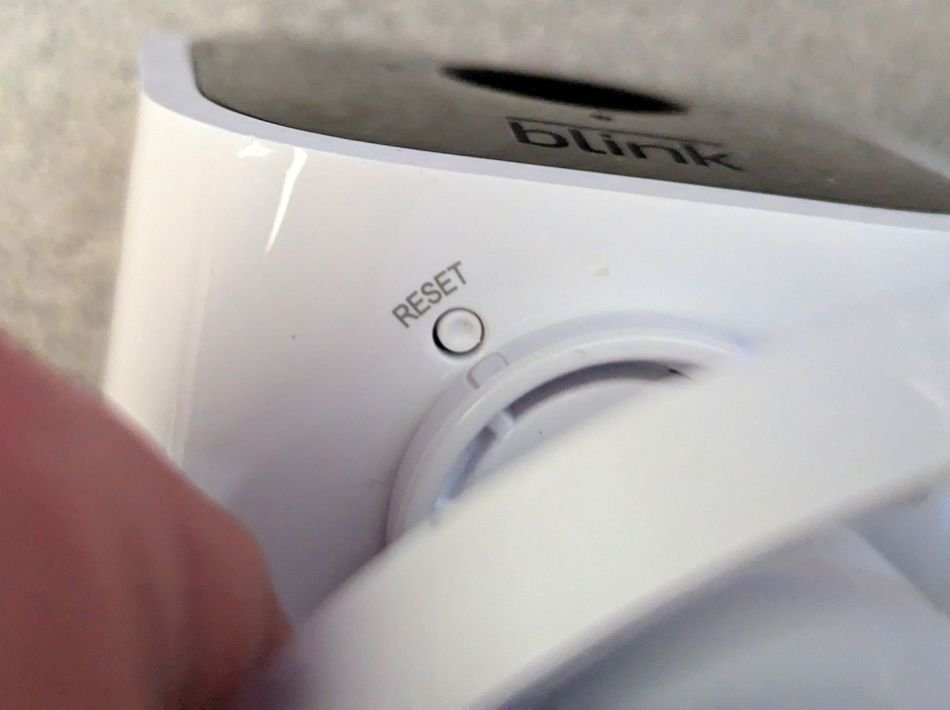

摄像头下方有一个硬件重置开关：

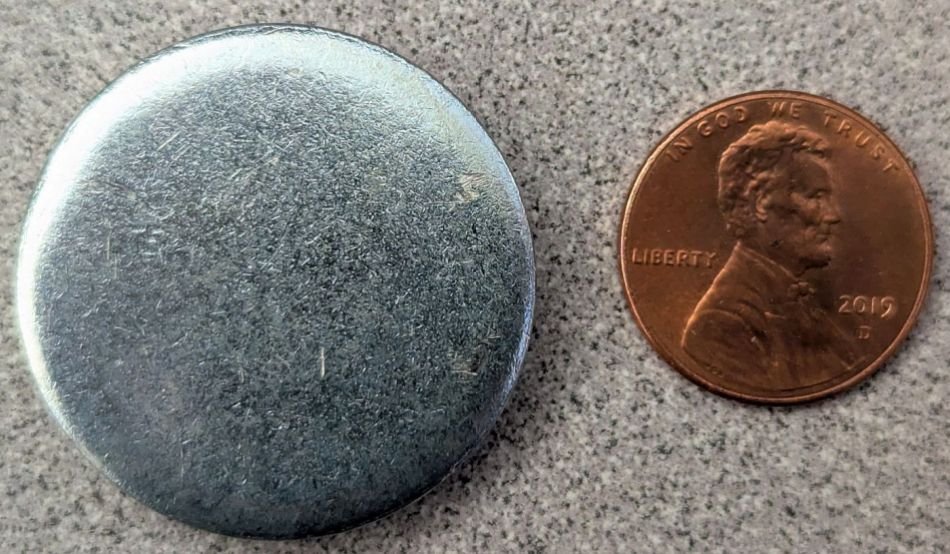

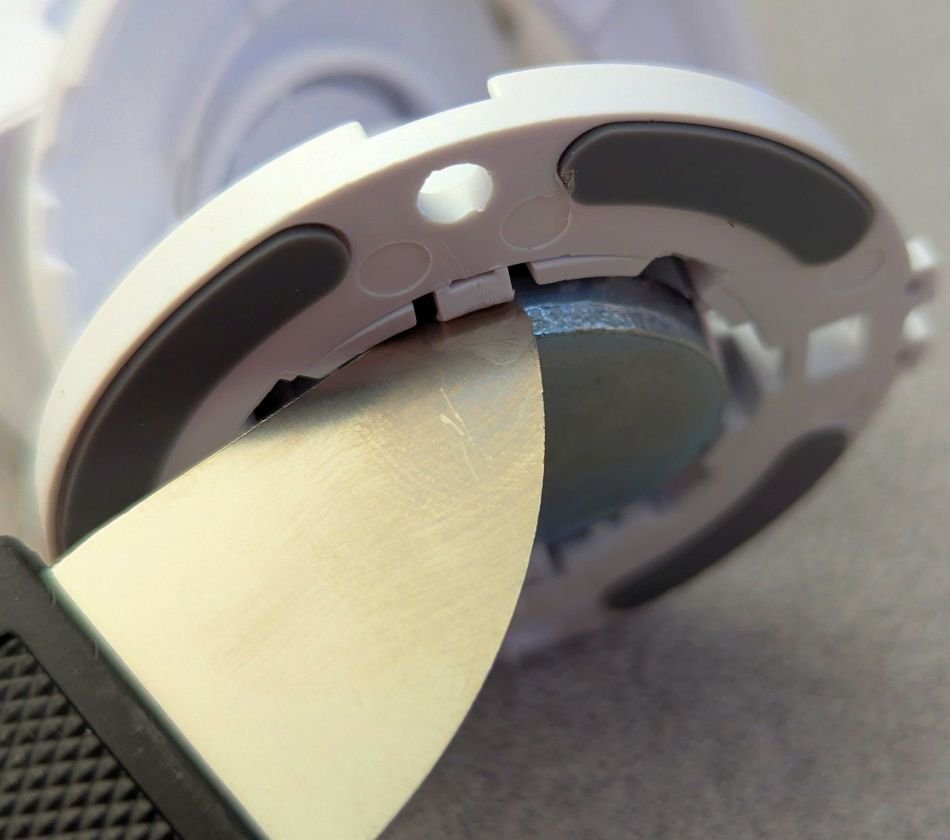

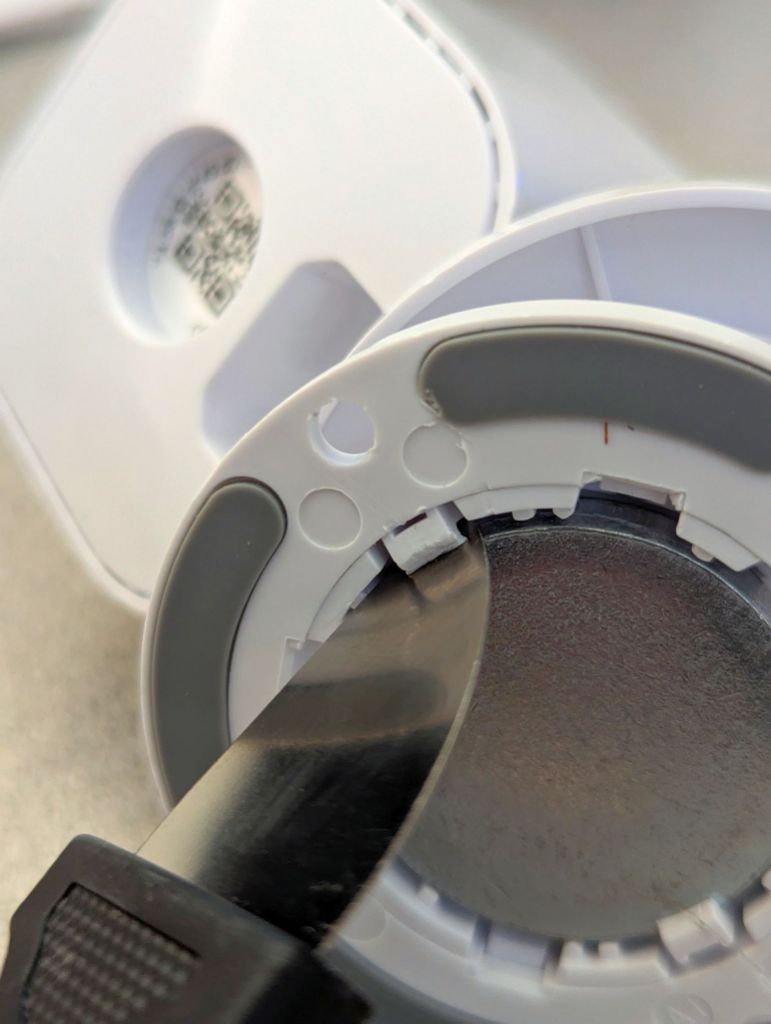

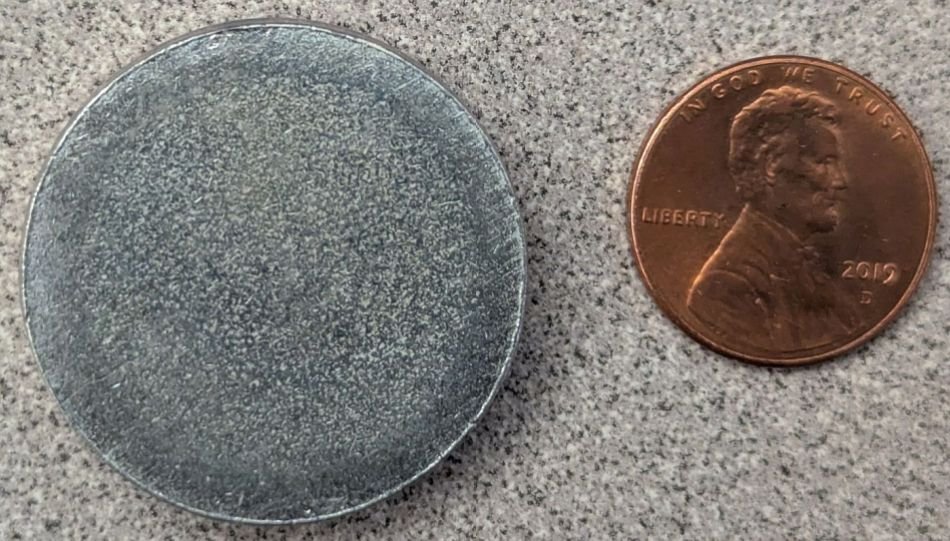

是时候深入内部了，让我们从取出那个金属圆盘开始：
尽管我们付出了这么多努力，但并没有取得太大的进展：

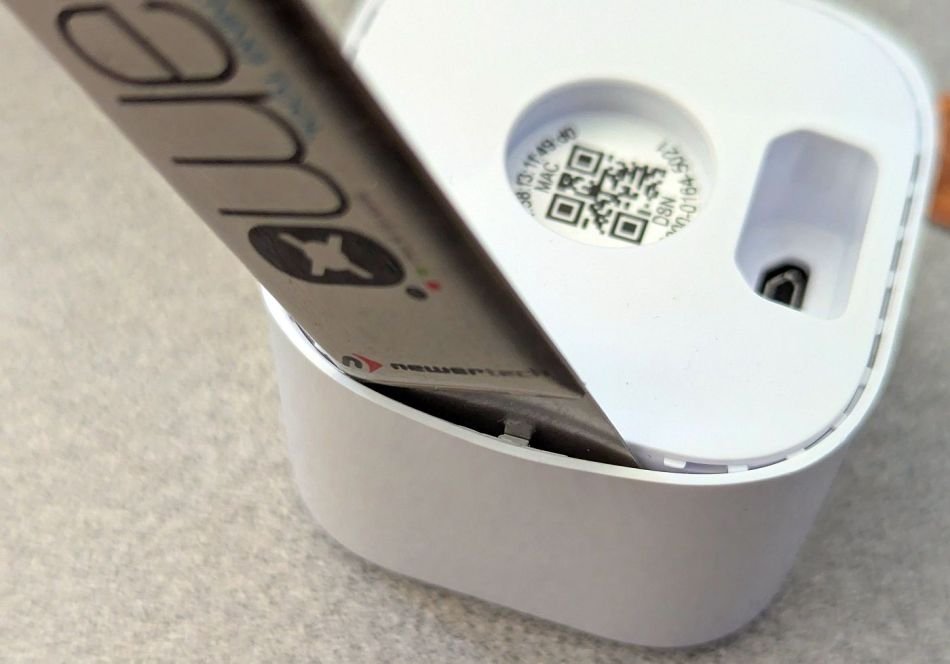

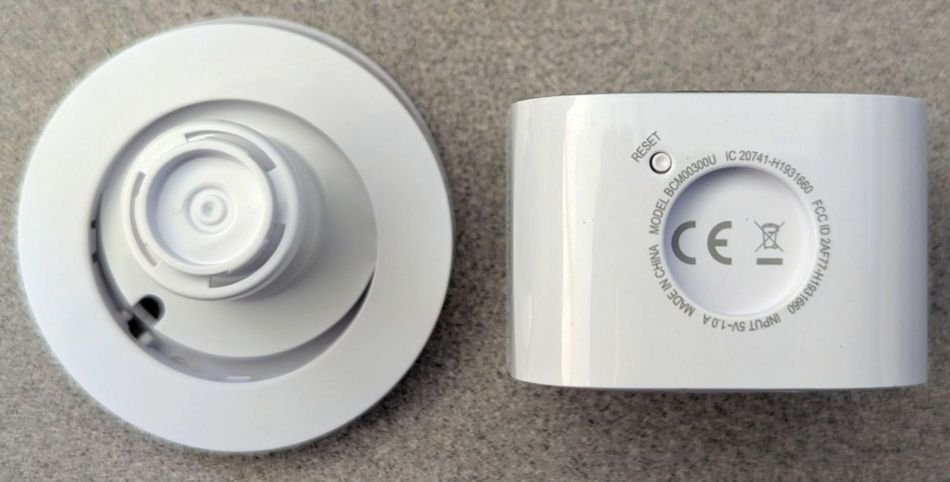

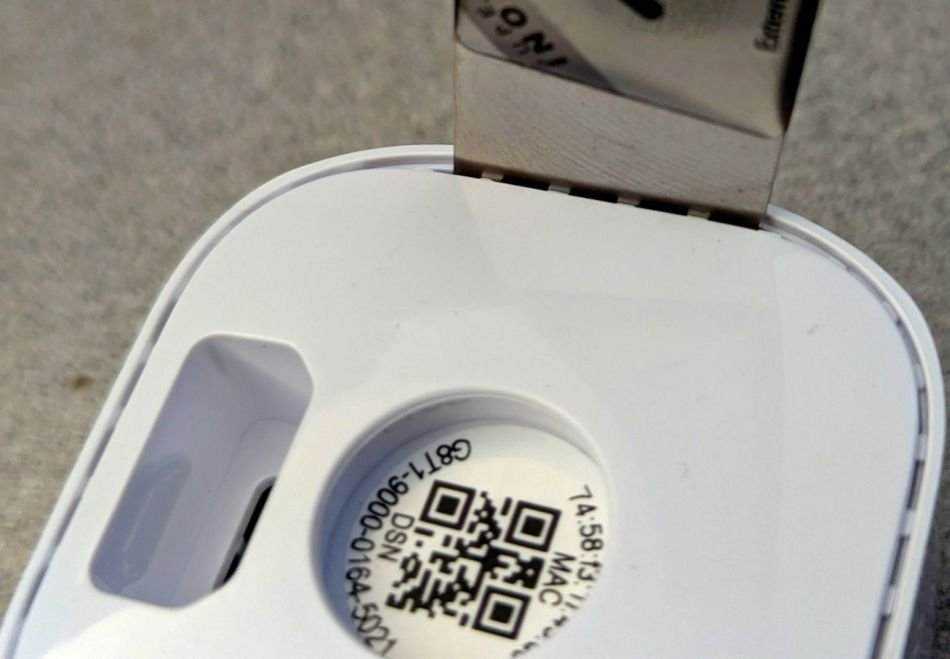

不过实际上只需用力一拉，就能将底座与摄像头机身分开：

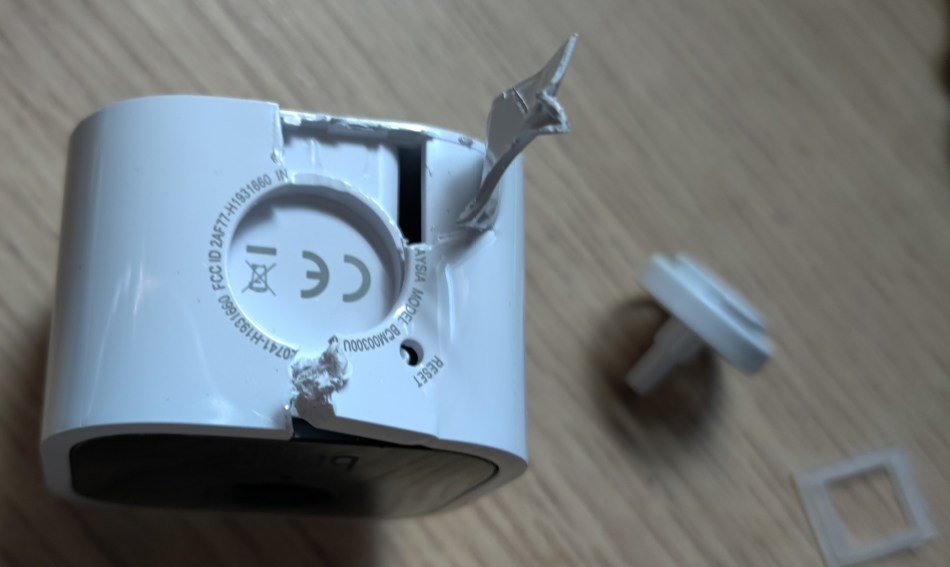

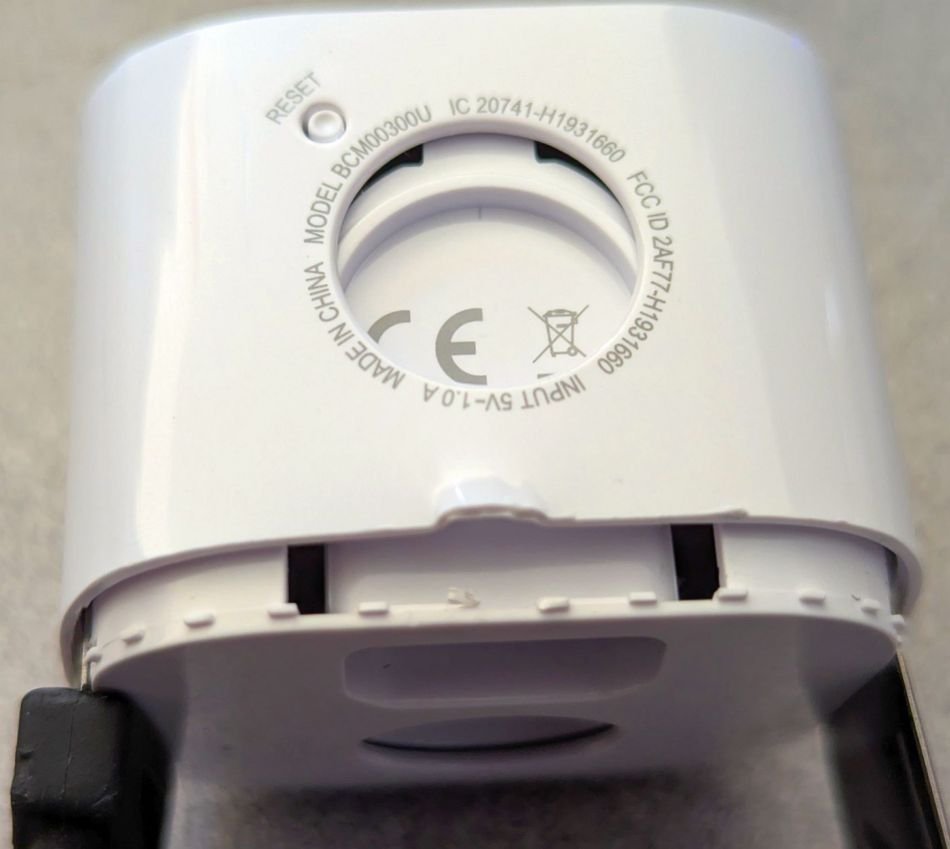

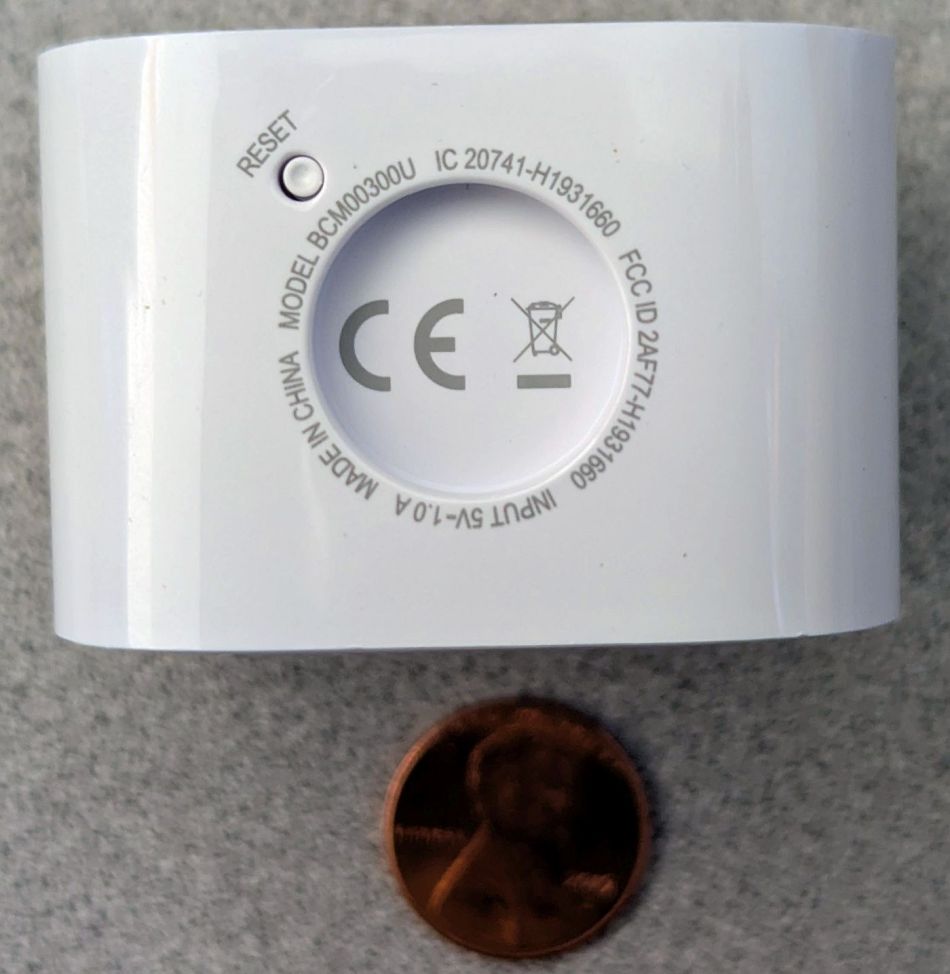

现在我们可以清楚地看到摄像头的FCC ID(2AF77-H1931660)：
访问FCC网站，您会看到申请人名称为“Immedia Semiconductor LLC”。正如之前提到的那样，Immedia最初成立于2009年，是一家芯片供应商，但在2014年转型成为消费电子系统供应商，品牌为Blink，并于当年7月在Kickstarter上发布并大获成功。三年半后，如前所述，亚马逊收购了该公司，而Immedia Semiconductor, LLC仍作为一家独立子公司继续运营(也就解释了FCC信息)。

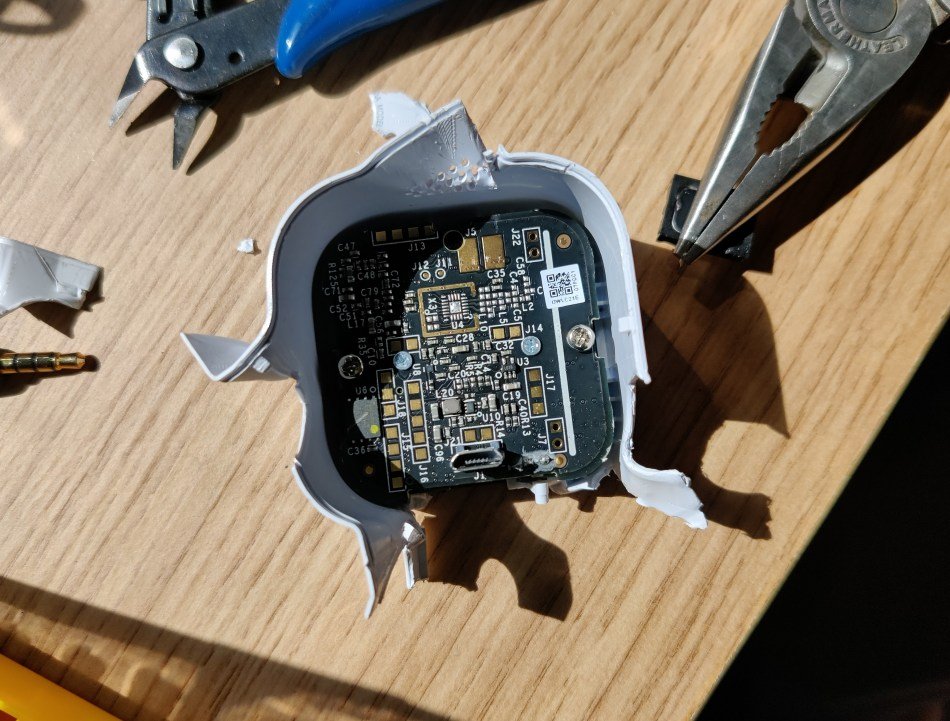

继续。幸运的是，在我努力进入内部之前，我已经在网上做了一些研究。有位探路者在拆解过程中将她的摄像头外壳弄得一团糟：

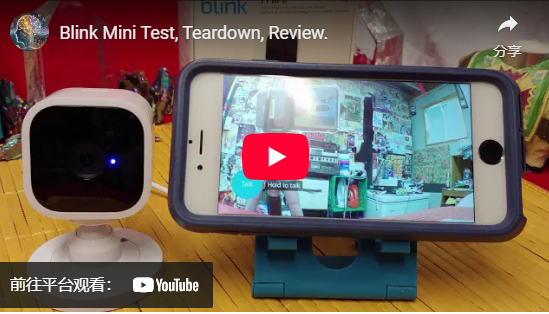

后来我偶然发现了一个视频，大大简化了这个过程(更不用说造成的损害更小了)：

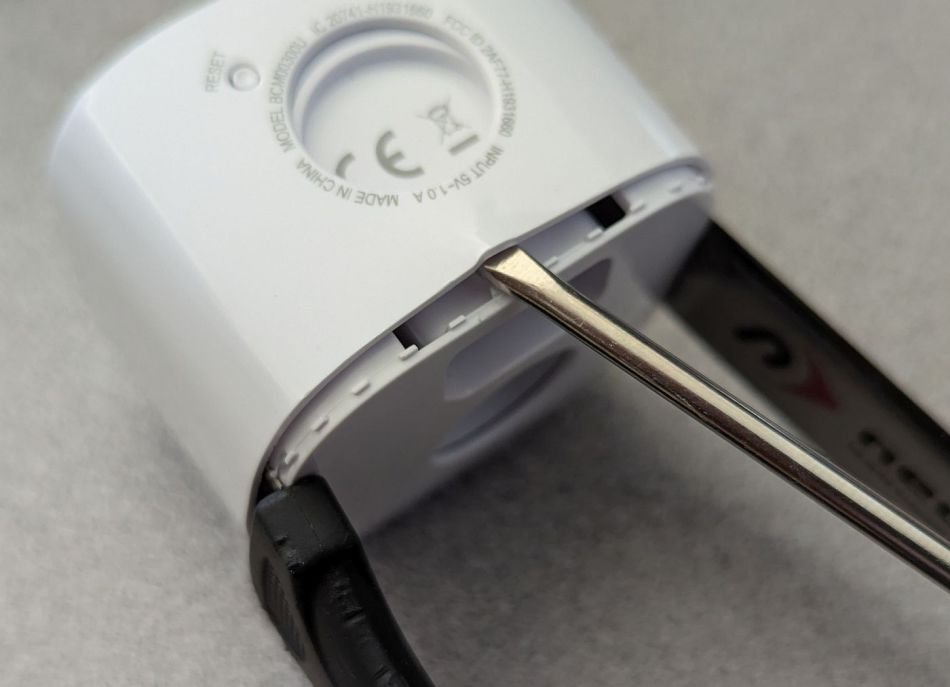

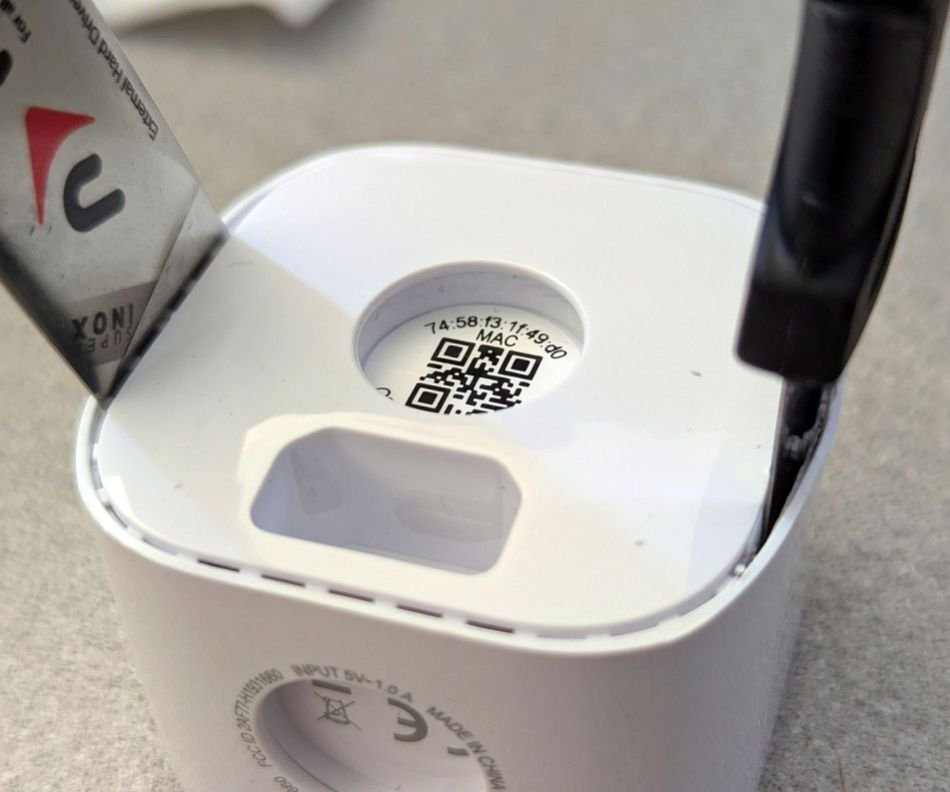

显而易见，我肯定会追随第二人的脚步：
看：

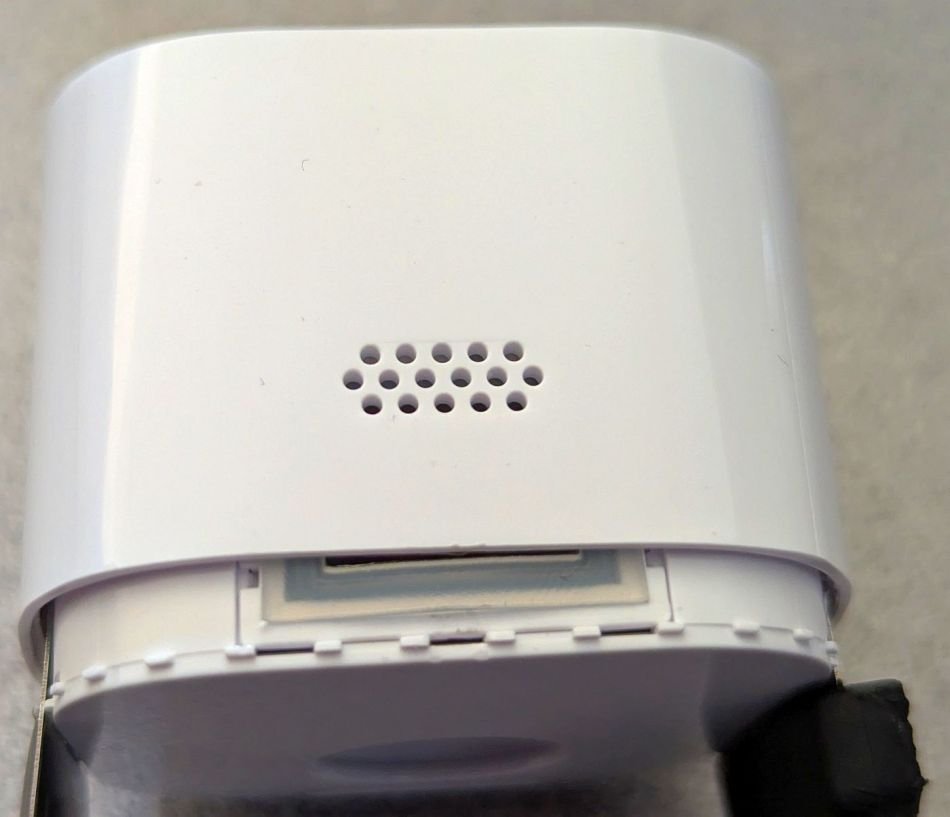

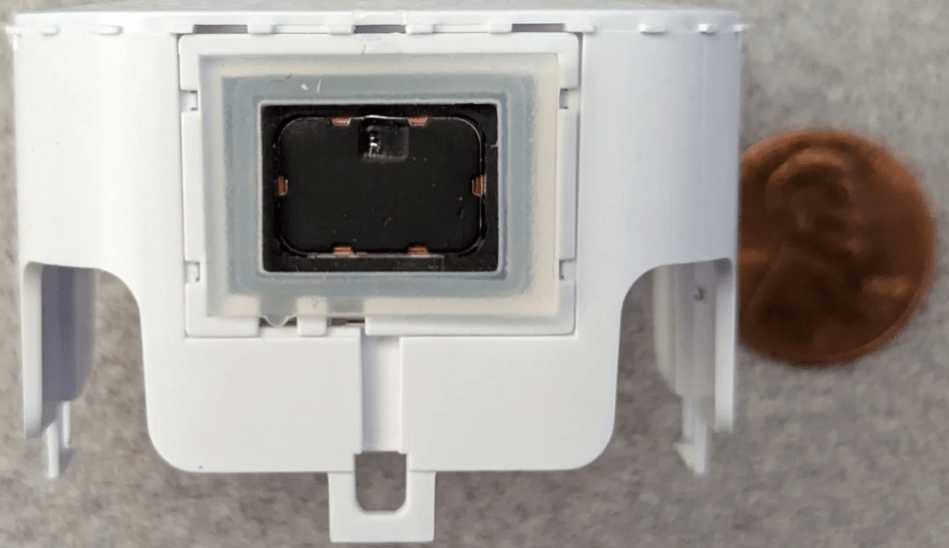

这是现在露出的内壳顶部扬声器：
和底面：
两侧的凹槽，右面：
左面：

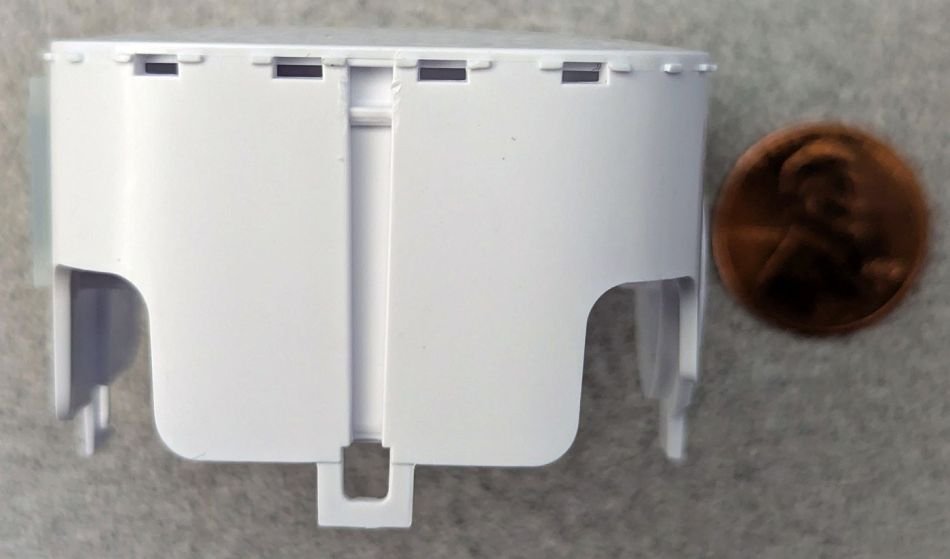

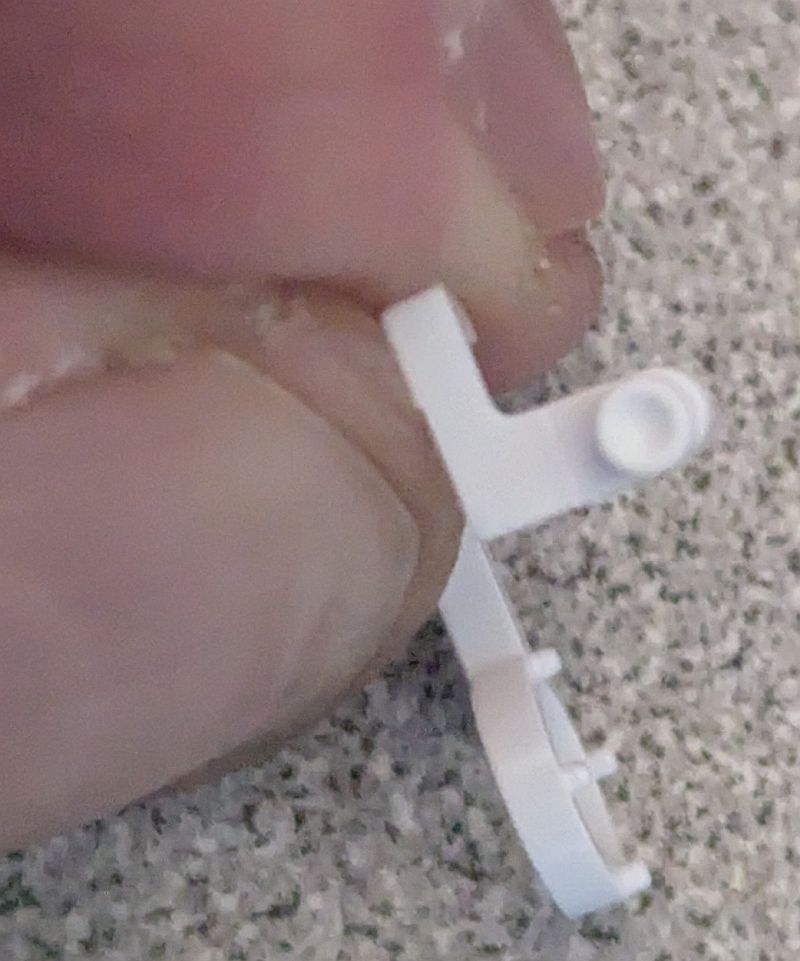

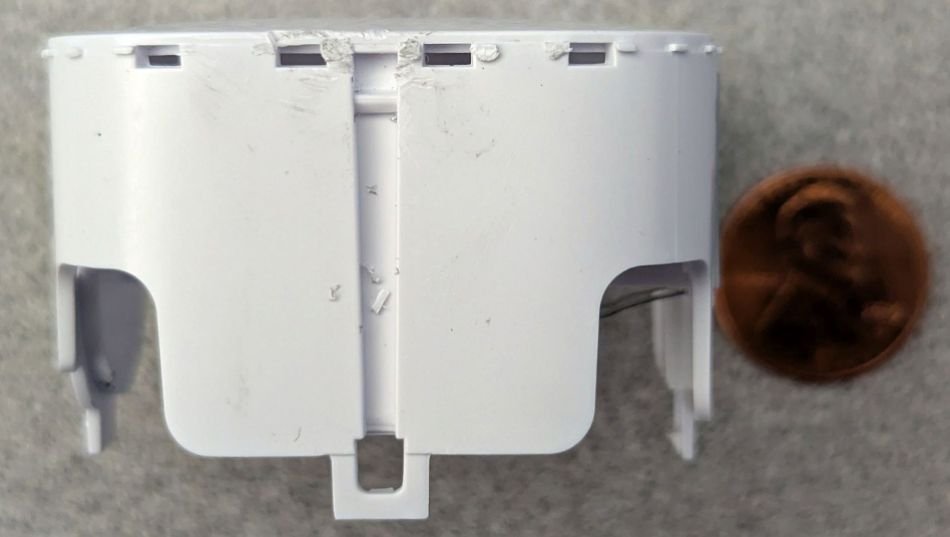

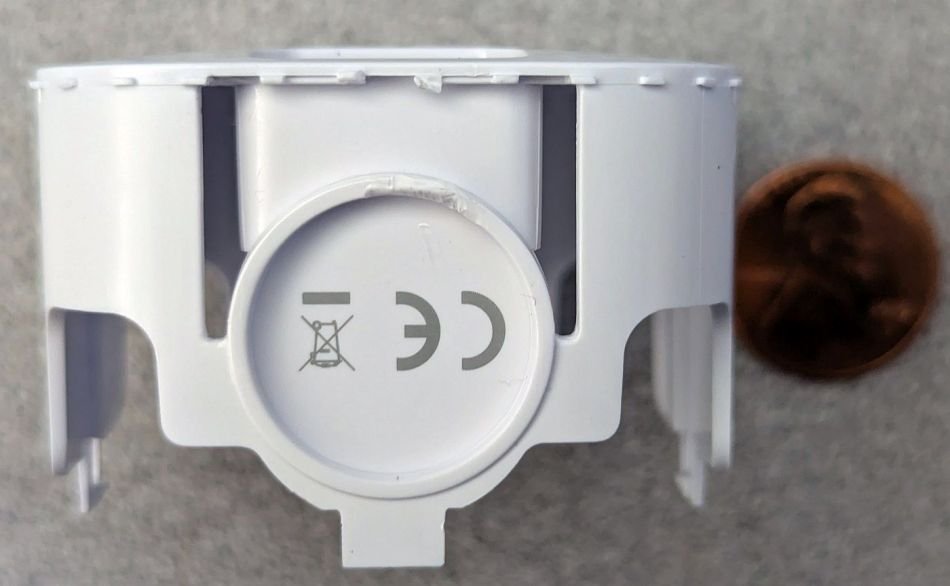

以及原本与这些凹槽吻合的内外壳夹。右视图：
左视图：

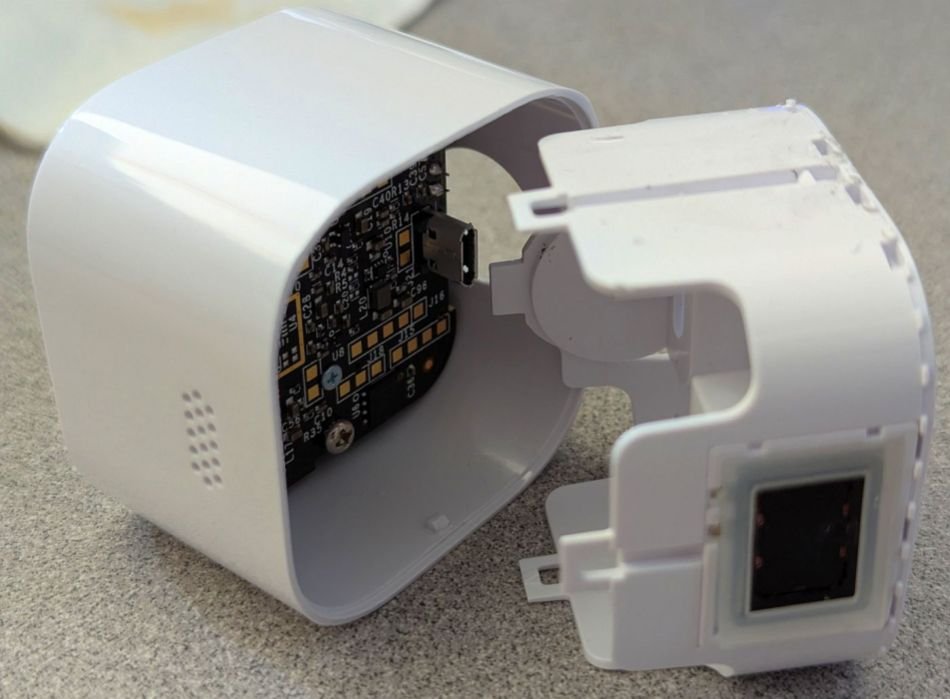

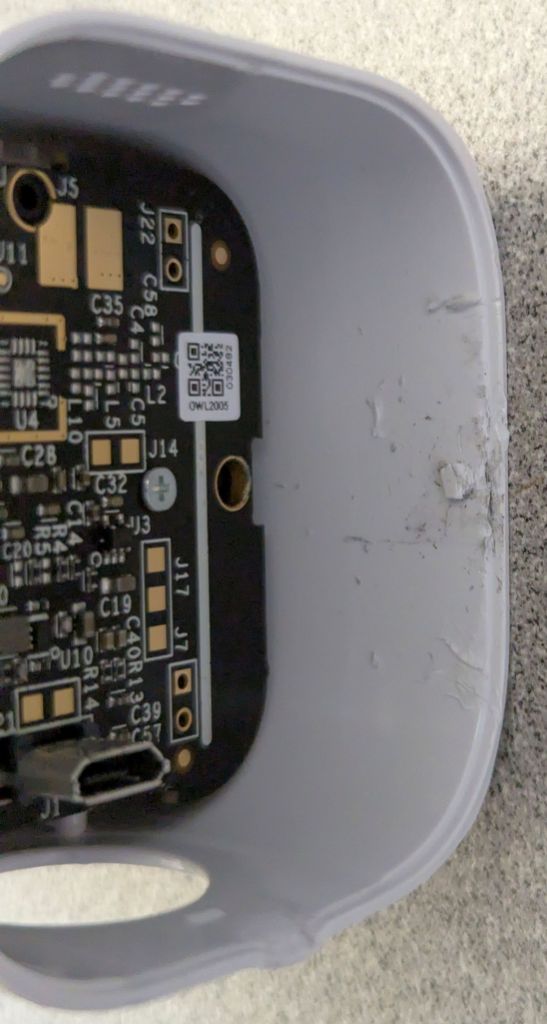

好吧，我们已经胜利在望，沿途造成的任何附带损害都是相对的：

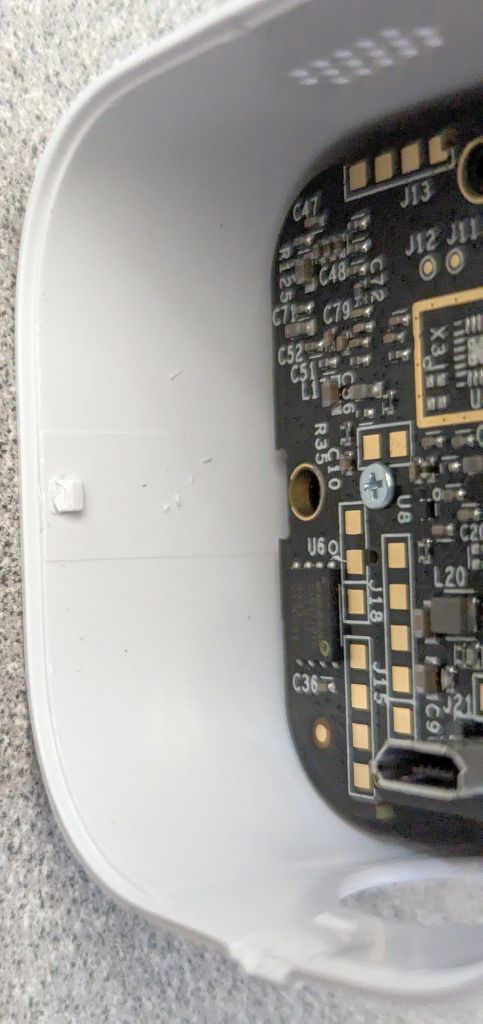

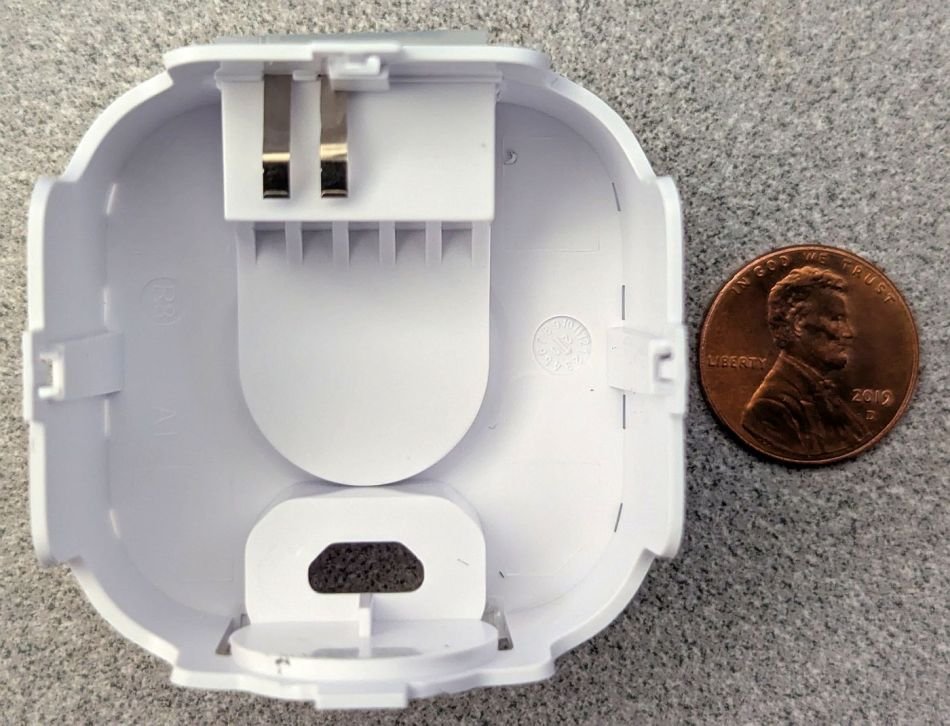

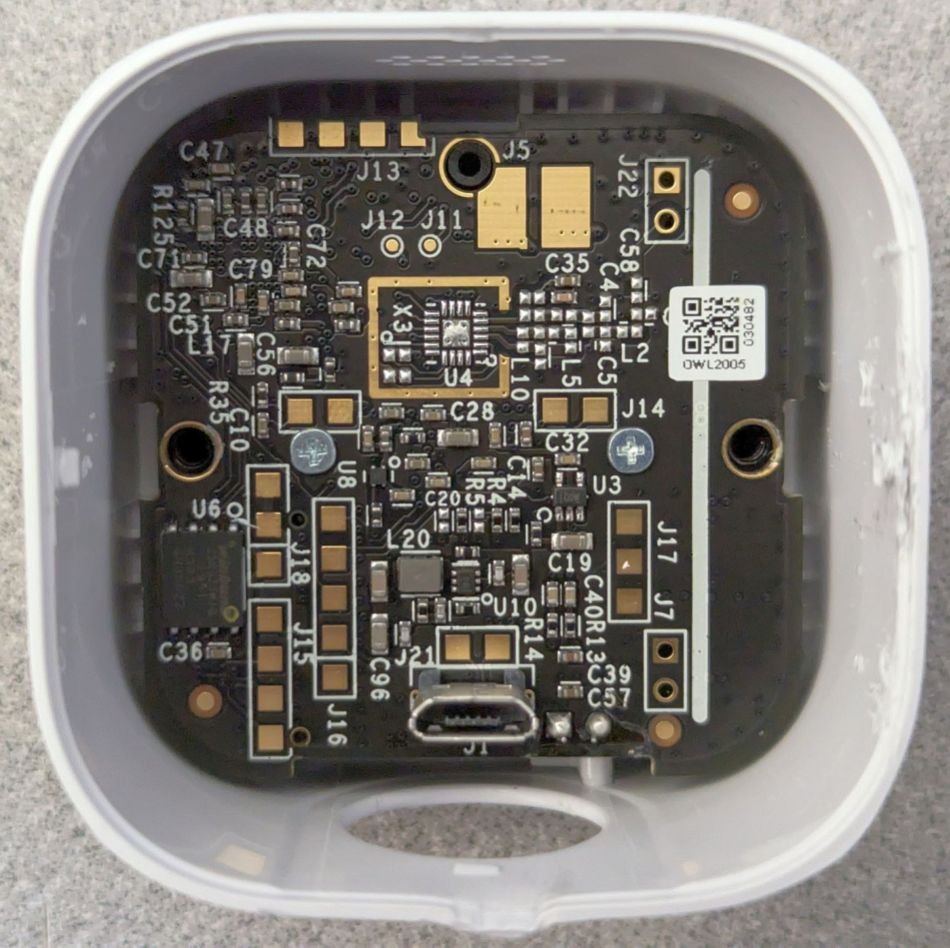

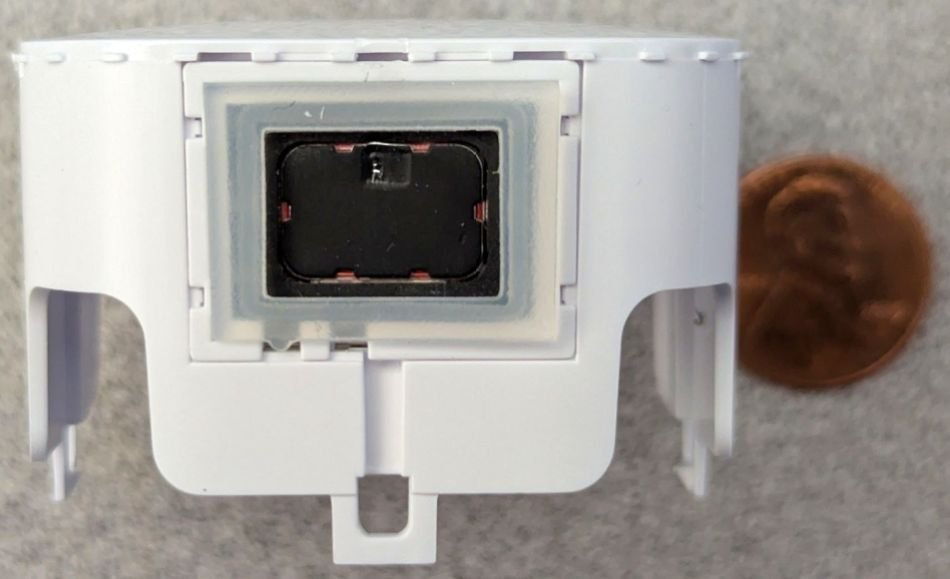

首先我想提请大家注意右上方两个大的金色矩形PCB触点，它们位于PCB顶部一个看似未安装的螺丝孔的右侧。注意到它们与外壳顶部扬声器通风孔的距离了吗？现在让我们看看内壳的内部：
没错，这就是顶部的扬声器。组装后，这两个“弹簧”触点与PCB对应触点配合，以音频信号驱动扬声器。

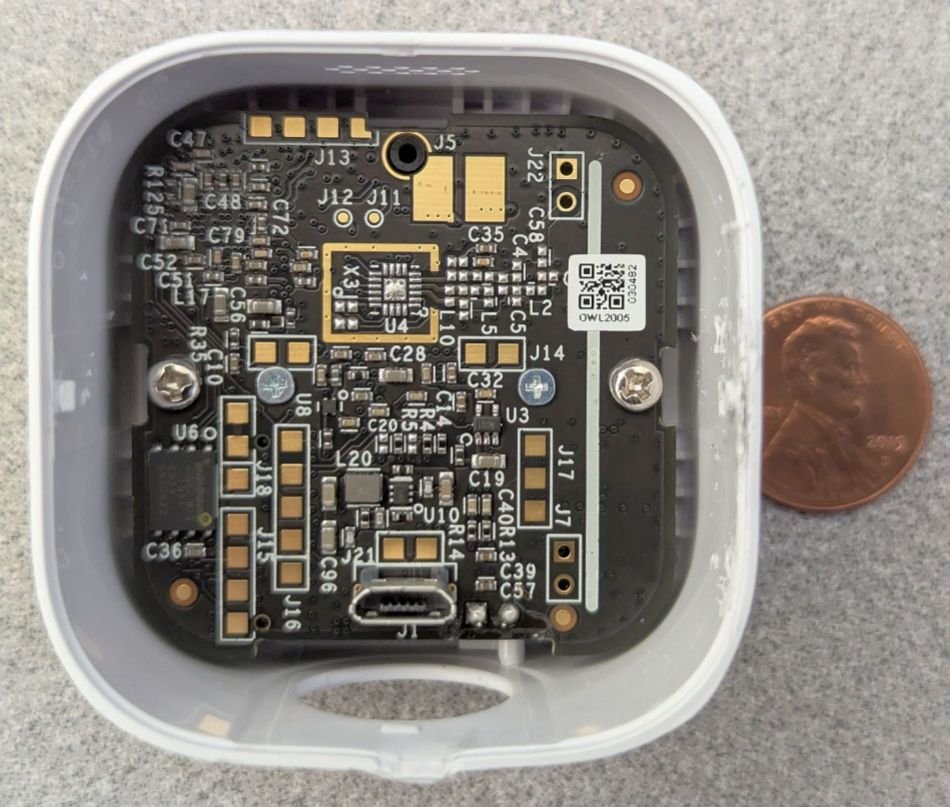

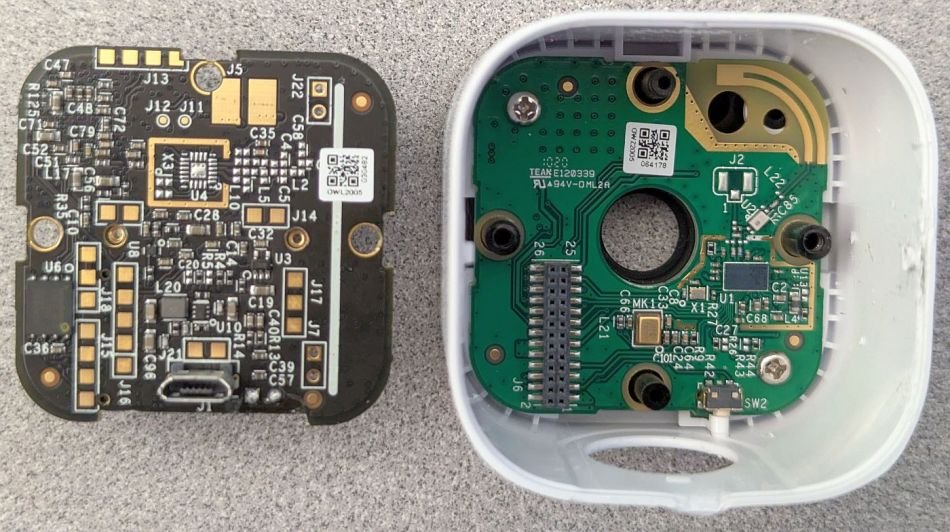

回到PCB。虽然顶部的孔里没有螺丝，但侧面的两个孔里有螺丝。让我们来解决这个问题：
起飞：

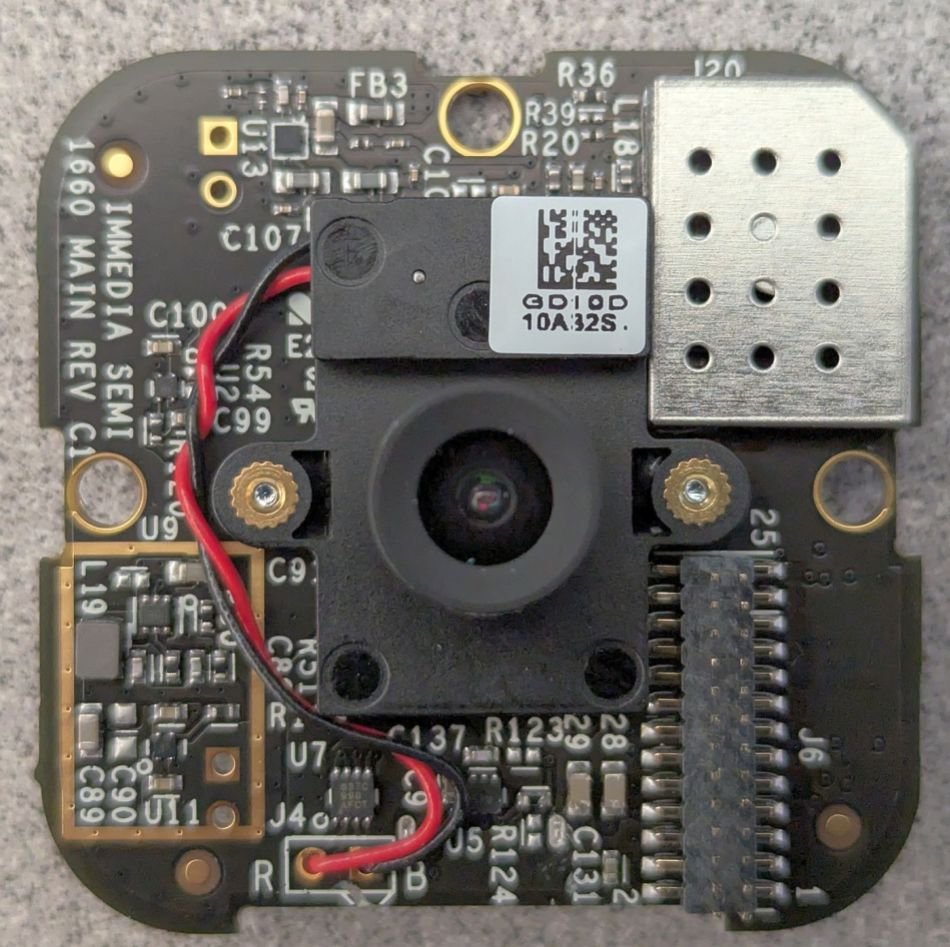

后面我将把它称为“后部”PCB，以区别于目前仍存在于外壳中的“前部”PCB。首先看一下现在暴露出来的“后部”PCB正面：
例如，右下方的连接器最初将其与“前部”PCB配对，并在卸下螺钉后将其固定到位，因此需要使用撬棍将其撬开。右上方是法拉第笼，我们很快就会看到里面的东西。左上方是Immedia Semiconductor的标记。中间是镜头组件，双线束布线表明，与过去拆解的同类产品一样，镜头和图像传感器之间可能通常有一个红外滤光片，可以选择性地将其移开以用于“夜视”应用。

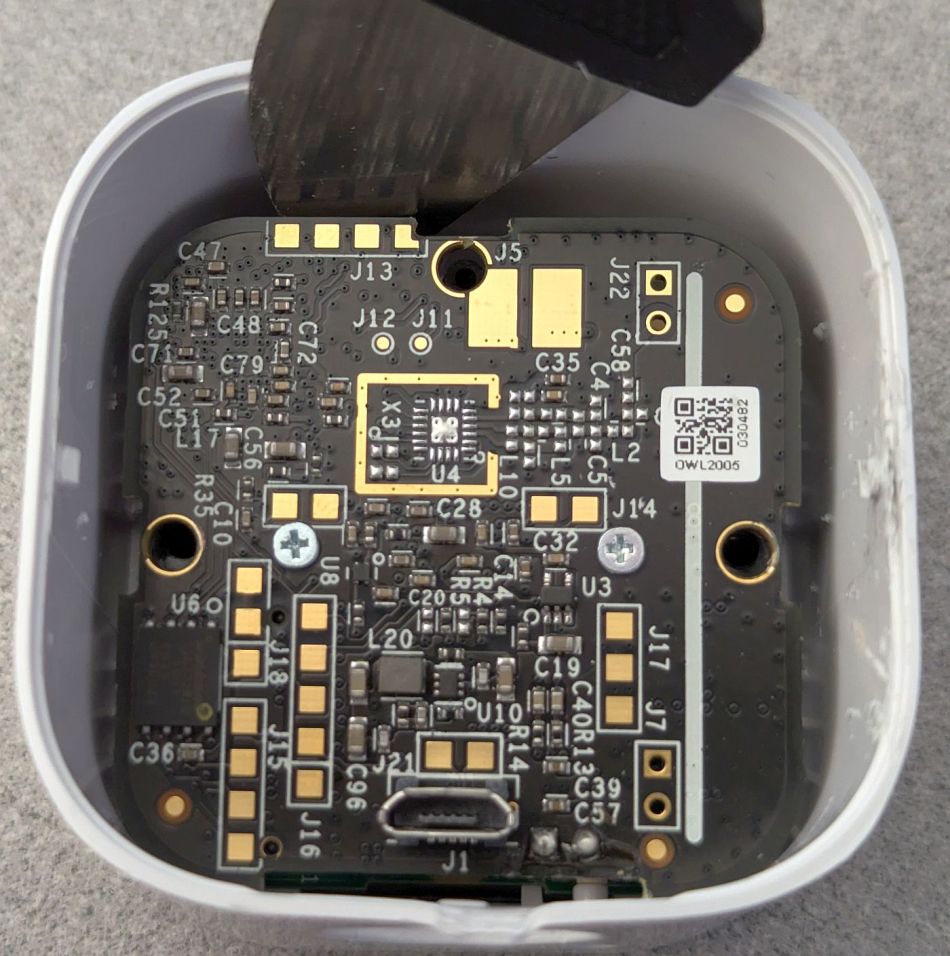

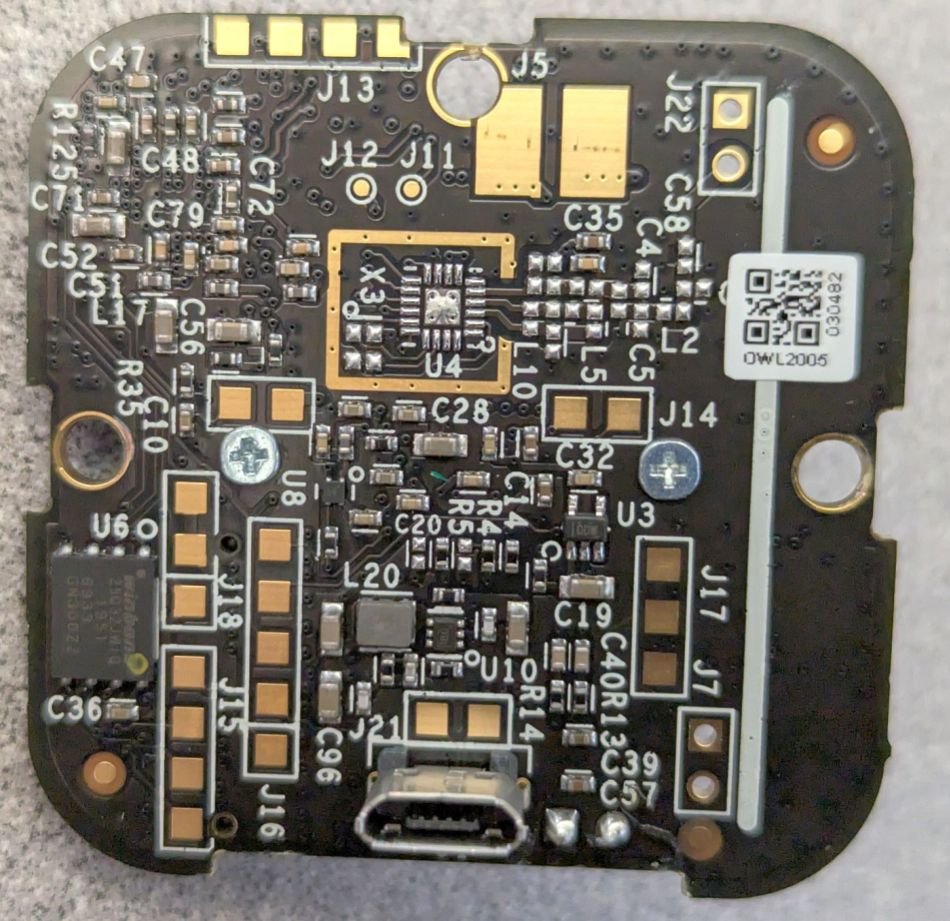

回到“后部”PCB的背面：
请再次注意右上角的两个大触点，它们为扬声器供电。伴随它们的是遍布PCB的众多较小触点，它们可能用作测试点等。说到这，左下角是Winbond W25Q32JW 32Mbit SPI串行NOR闪存。
PCB中央还剩下两颗螺丝，根据过去的经验，我猜它们是用来固定图像传感器前的另一侧镜头组件的。让我们来验证一下我的猜测：

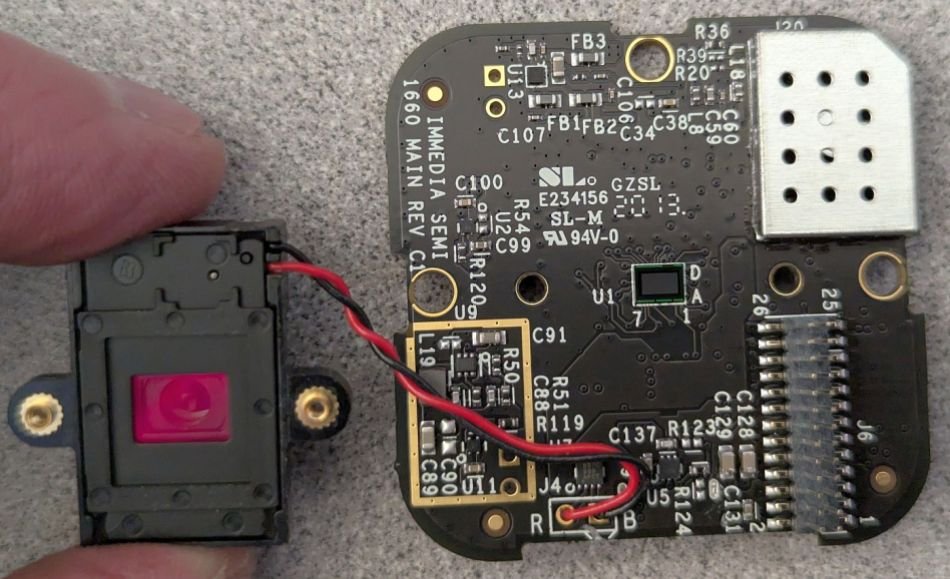

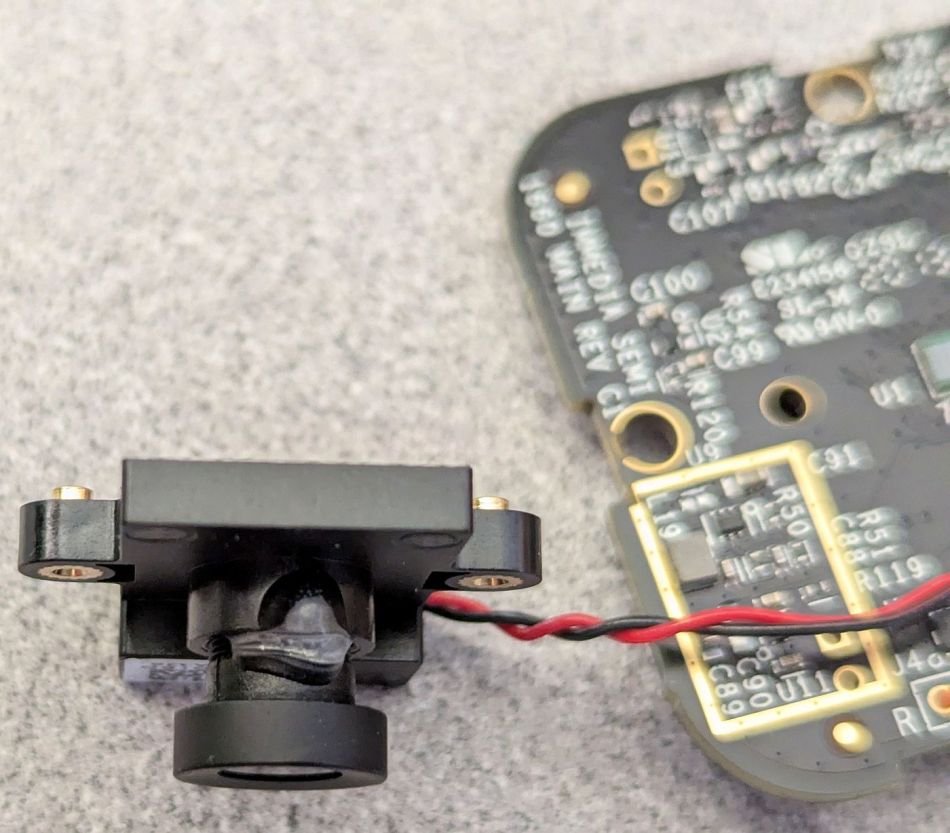

是的(镜头组件拆解方案，内部可移动红外滤镜和下方的传感器)：
在装配线上对镜头的焦点和其他光学特性进行微调后，像往常一样，这里有一滩干胶，用于将镜头固定到位：

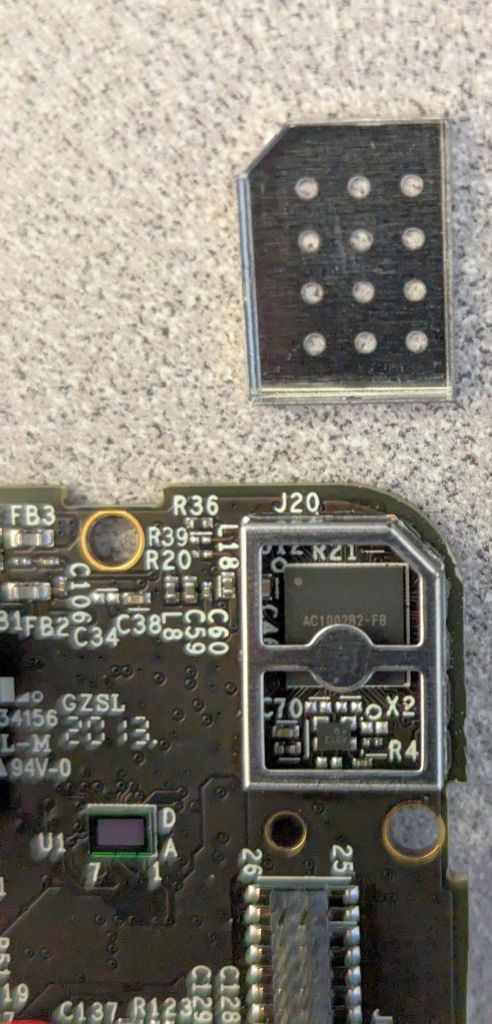

在将注意力转向“前部”PCB之前，让我们重新看一下法拉第笼：
里面是应用处理器，Immedia的AC1002B。由于它是亚马逊专有的，因此除了摄像头文档中简要提到的“4核/200MHz”之外，没有公开文档，这一点不足为奇。话虽如此，我要指出的是，它与我在之前的Blink XT拆解中发现的Immedia ISI-108A SoC不同，尽管Blink XT2的后续产品已经改用它了。拆解对比，闪存的容量是之前看到的4倍。

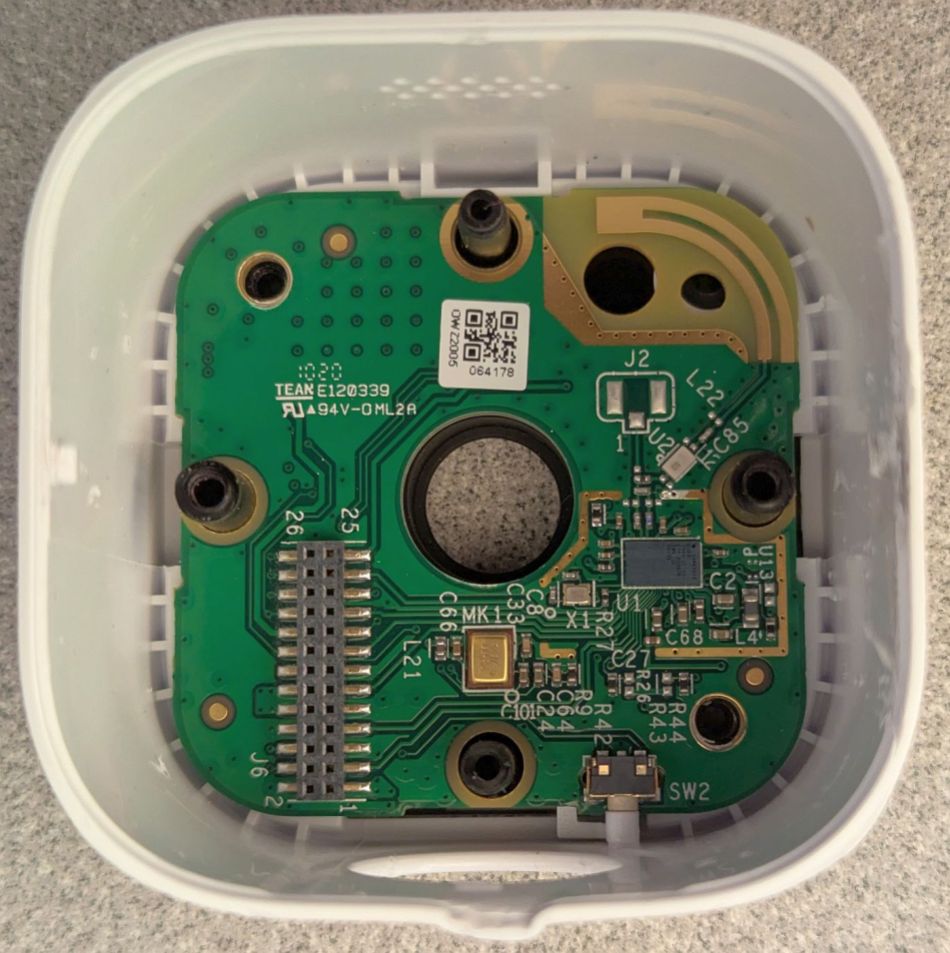

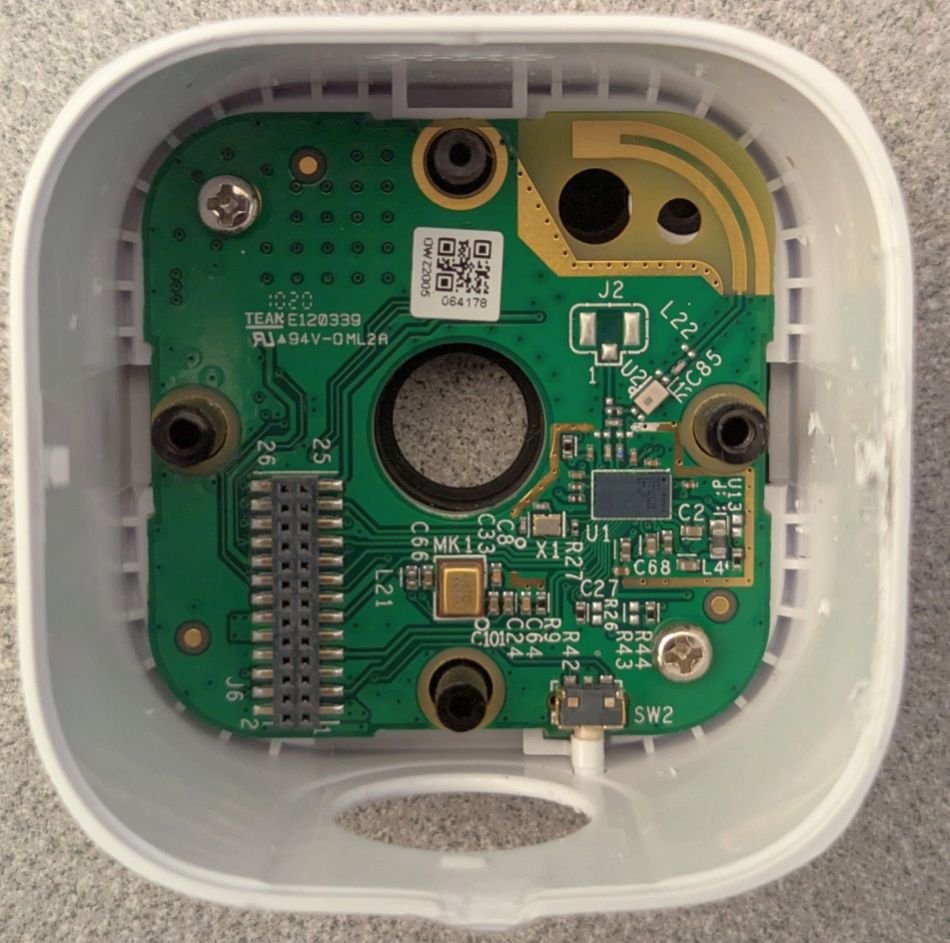

最后，让我们将注意力转移到剩下的“前部”PCB：
还需要拧两颗螺丝(顺便说一下，请注意，除了之前提到的设备顶部未安装的螺丝孔位置外，现在底部还有一个额外的螺丝孔！)：

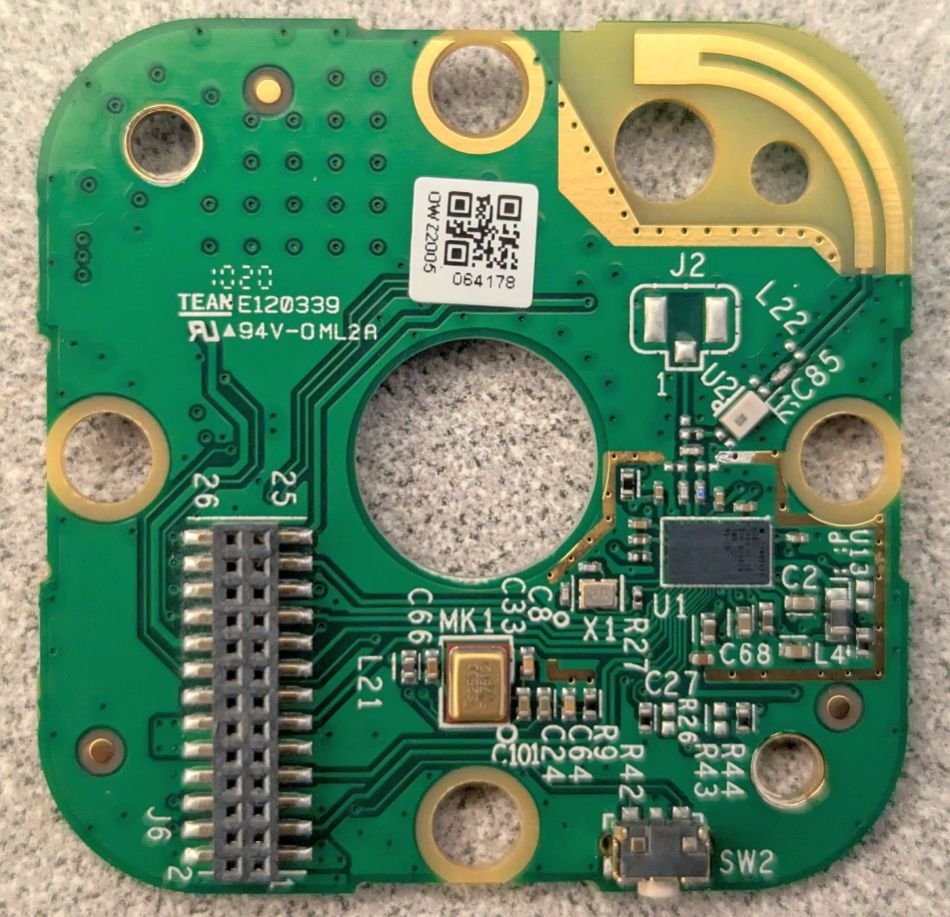

而且“前部”PCB现在也是自由的了：

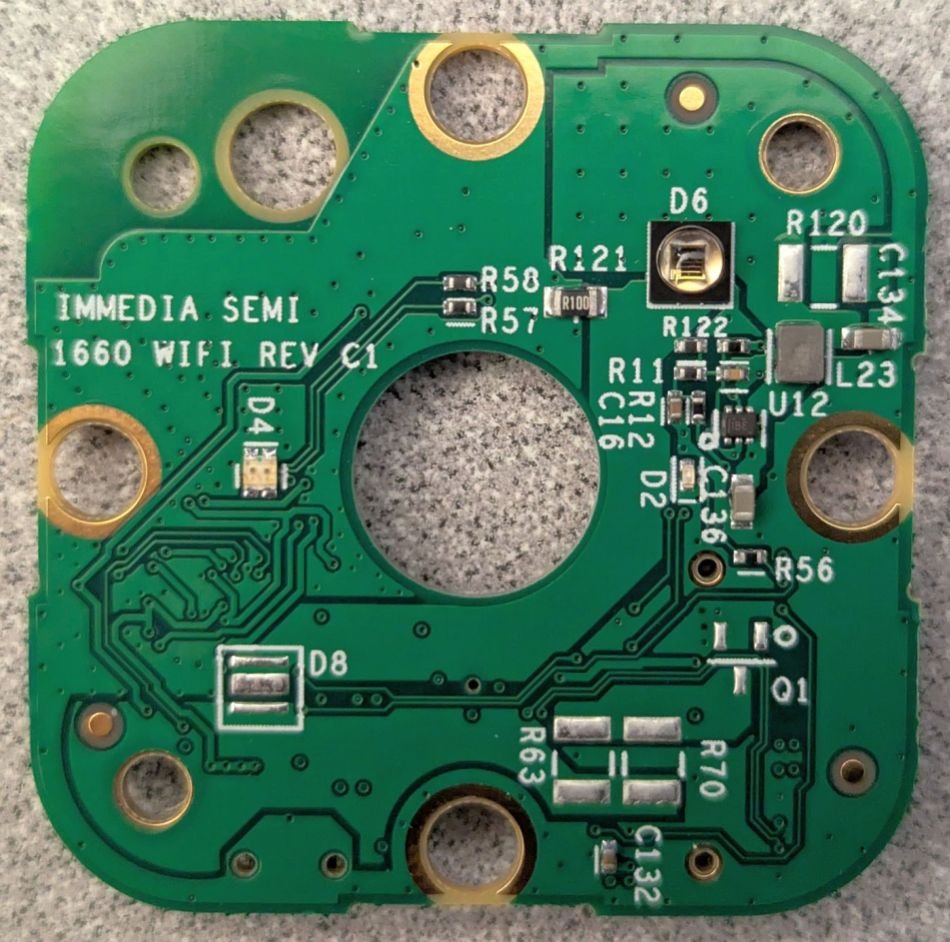

右上角的PCB嵌入式天线很难被忽略！它下方闪亮的IC上的标记非常模糊，所以请相信我的话，第一行将其标识为英飞凌的CYW43438 1×1单频Wi-Fi 4(802.11n)+蓝牙®5.1组合芯片(考虑到它的天线距离很近，这并不奇怪，似乎IC的蓝牙功能未在此设计中使用)。在它下方的右下边缘是复位开关。左下角是PCB到PCB连接方案的另一端，在它们之间，镜头“孔”的正下方是MEMS麦克风，其输入端口位于PCB的另一侧。
右上角是前面提到的850nm红外LED，用于昏暗的环境光。需要澄清的是，它不是PIR模块。在这个特定的摄像头型号中，一种被称为像素差异分析(PDA)的替代技术可用于检测场景中的物体运动。镜头“孔”的两侧是两个LED，分别标记为D2(右侧为蓝色)和D4(左侧为绿色/红色)。镜头“孔”下方是MEMS麦克风输入端口。

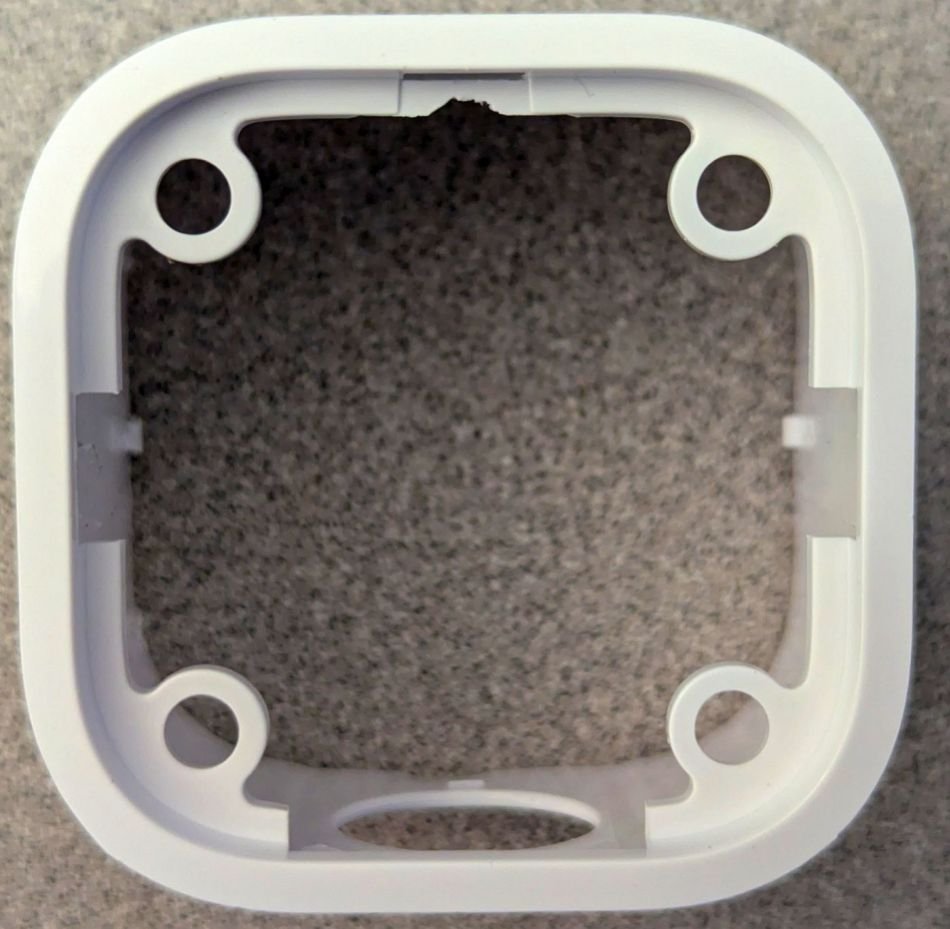

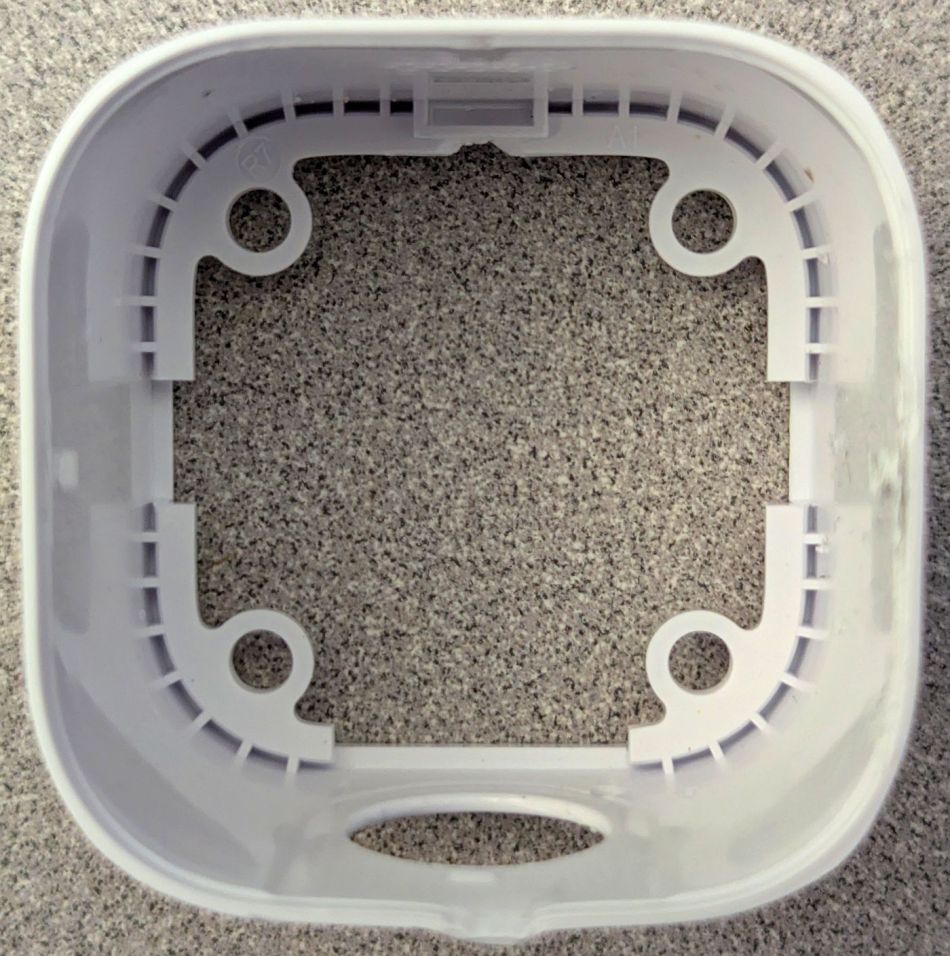

将PCB拆下后，剩下要做的就是将前面板从机壳中推出：

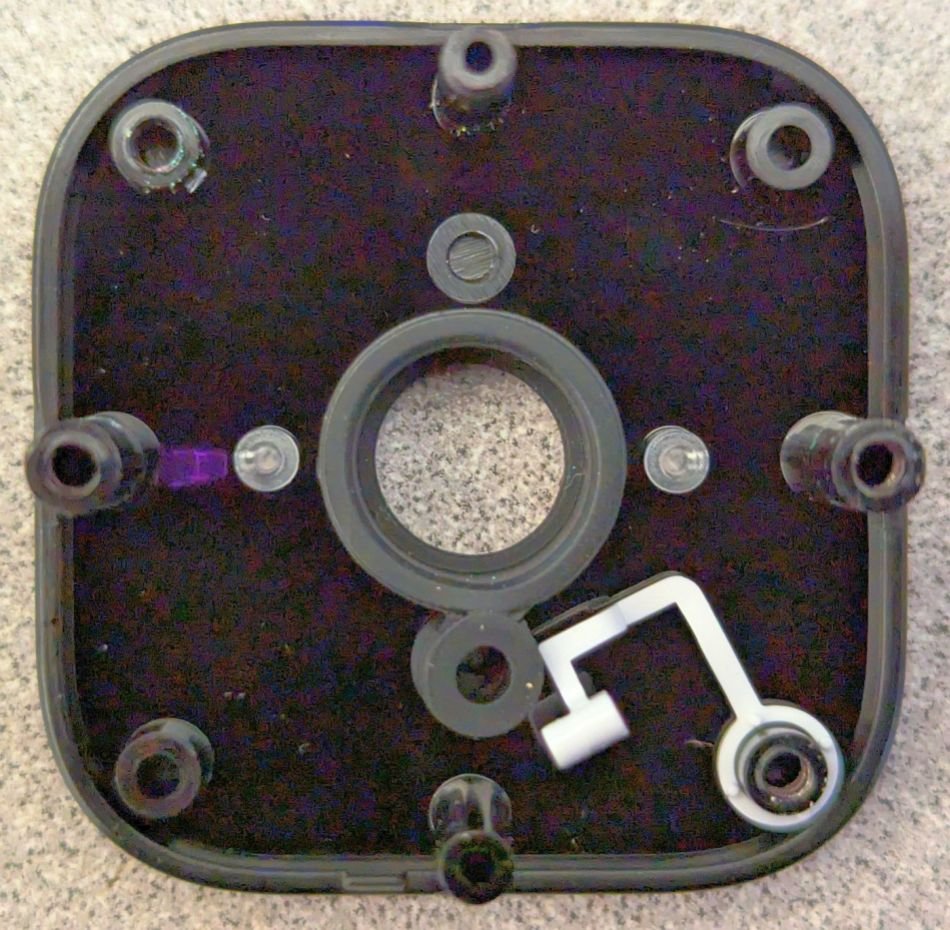

请注意，镜头开口上方还有一个额外的“孔”位置，目前已用塑料填充。与我刚才提到的未填充的组件位置以及我之前提到的未使用的螺丝孔一样，每当我看到这样的东西时，我都会想知道它最初的用途是什么……也许是用于消除环境噪音的第二个麦克风？
最后我要坦白说一句，在最后的拆解步骤中，上一张照片右下角那个弯曲的白色橡胶塑料小部件掉了下来，我承认我当时很困惑它到底有什么用处……直到我回想了之前的拆解步骤(和照片)，才想起它是PCB安装的硬件重置开关与外界之间的固有弹性接口：
说到拆解步骤……由于我拆卸法拉第笼“盖子”和更广泛的拆解过程都非常“干净”(除了损坏的侧夹)，在本文发表后，我将努力耐心地复原，将设备重新组装到完全正常工作的状态。祝我好运，我会在评论中公布结果。和往常一样，我也期待在那里读到您的想法，在此先表示感谢！
虽然我意识到几周前发表的文章结尾说我会“在评论中发布”我的重组尝试的结果，但我承认我有点忘乎所以，还拍了一些照片。
我确实能够将Blink mini重新组装到看似(完全？)可以正常工作的状态。
在拆解完成、撰写报告以及随后的发布之间，我将零件从存放它们的袋子中取出，在取出过程中，我注意到扬声器和周围的垫圈已经从外壳顶部的正常位置掉了下来：

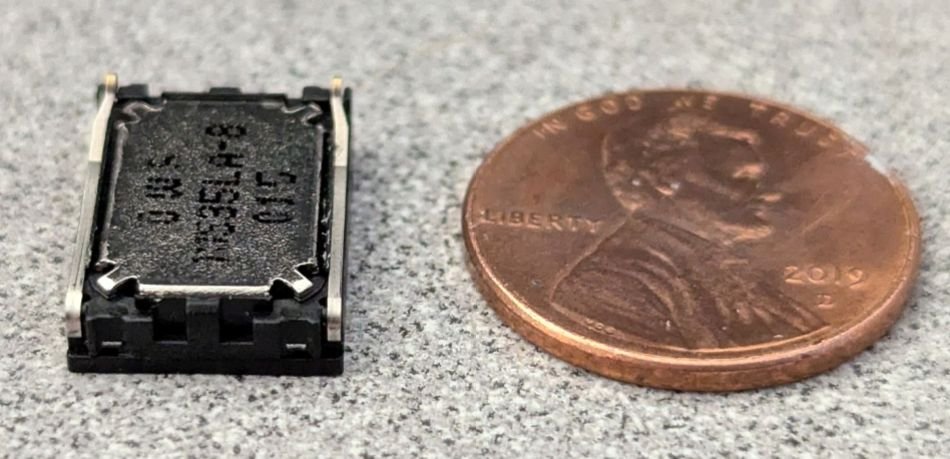

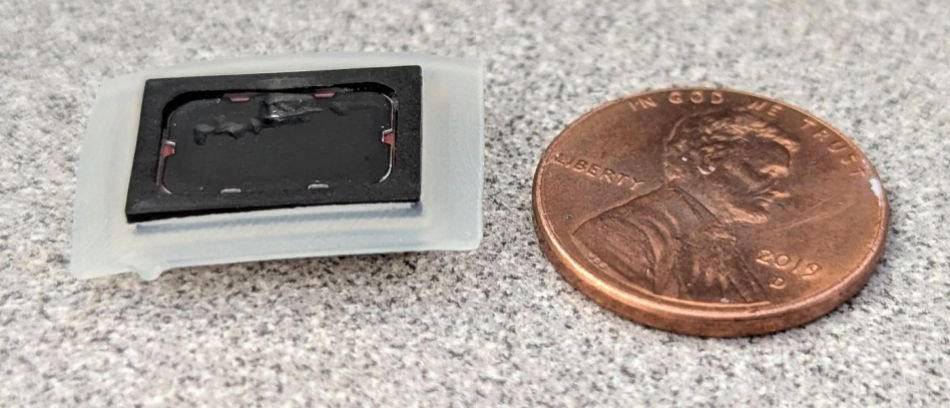

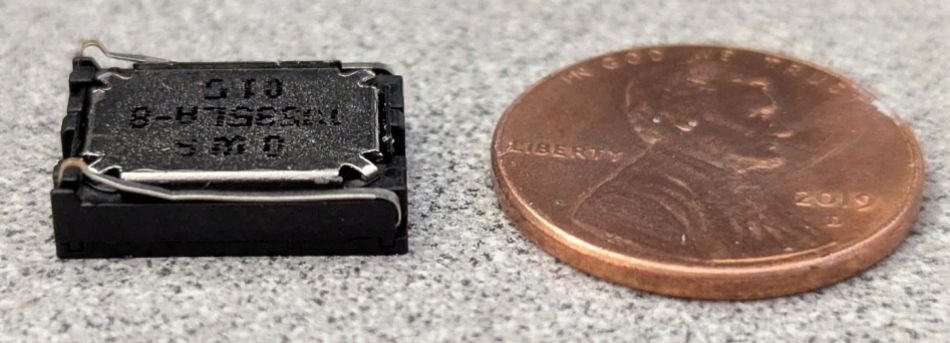

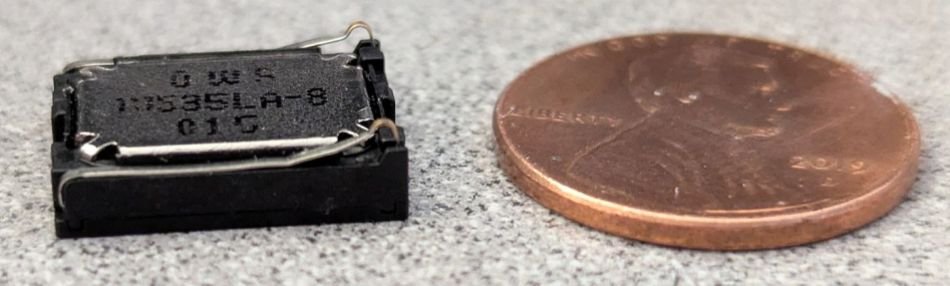

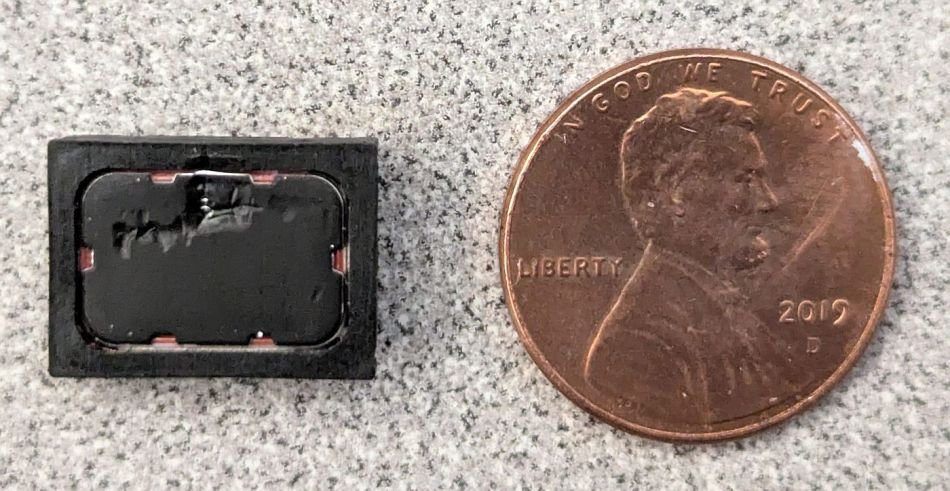

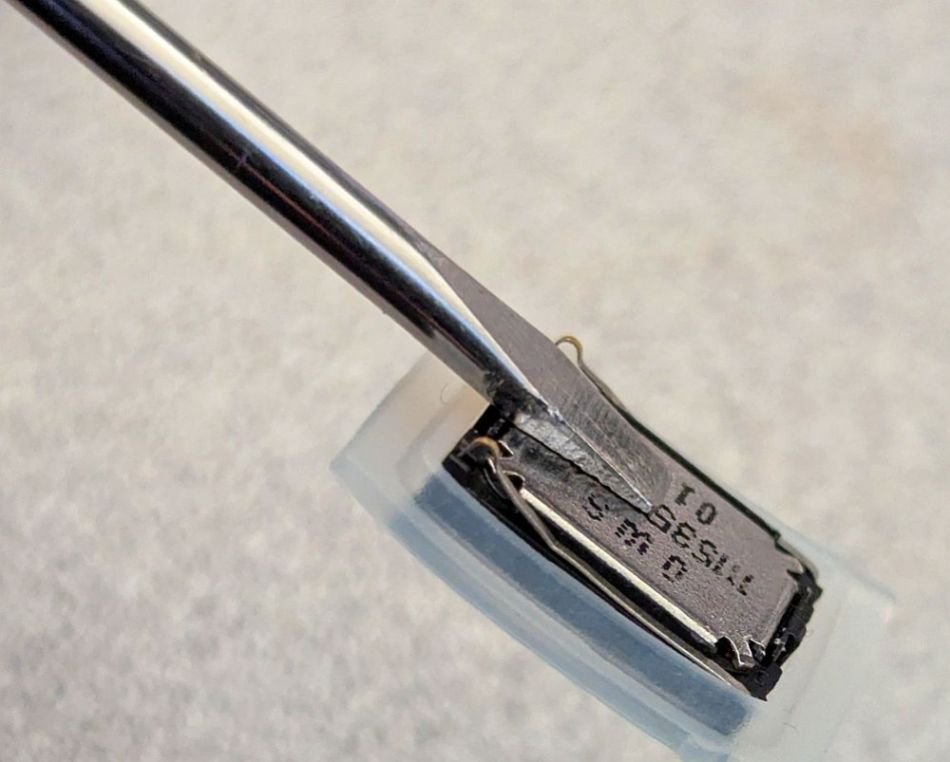

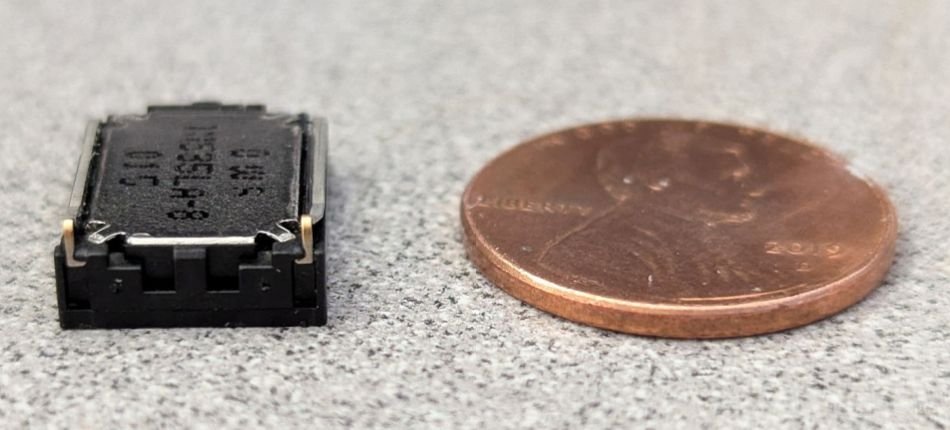

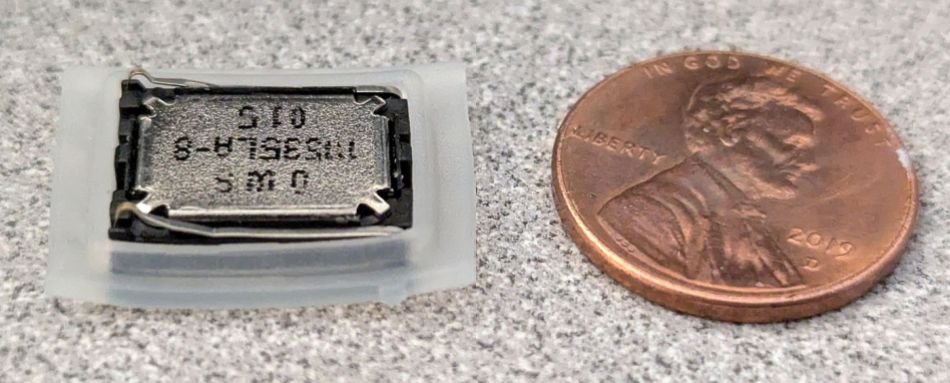

以下是从多个角度观察扬声器的独立外观：
现在，在重新插入凹陷的盒袋之前，将其与半透明垫圈重新组合：
关于“完全？”这个限定词……您可能已经注意到，从最佳状况的角度来看，扬声器在袋子里的时候似乎已经损坏。话虽如此，它可能仍然可以工作，我还没有激活摄像头，这样我就可以测试它的声音输出。但无论如何，从安防的角度来看，我最关心的是看到入侵者，而不是和他们说话，所以它是否仍然有效对我来说几乎是无所谓的。
对于那些可能怀疑我的说法的人，我提供以下证据：

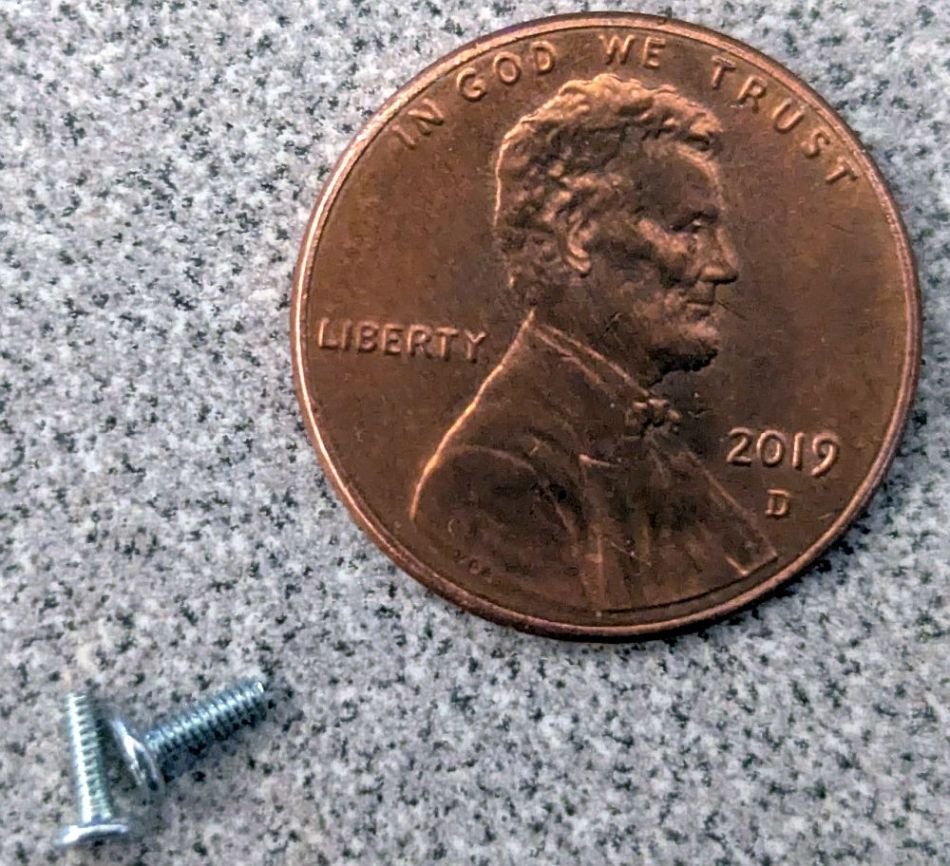

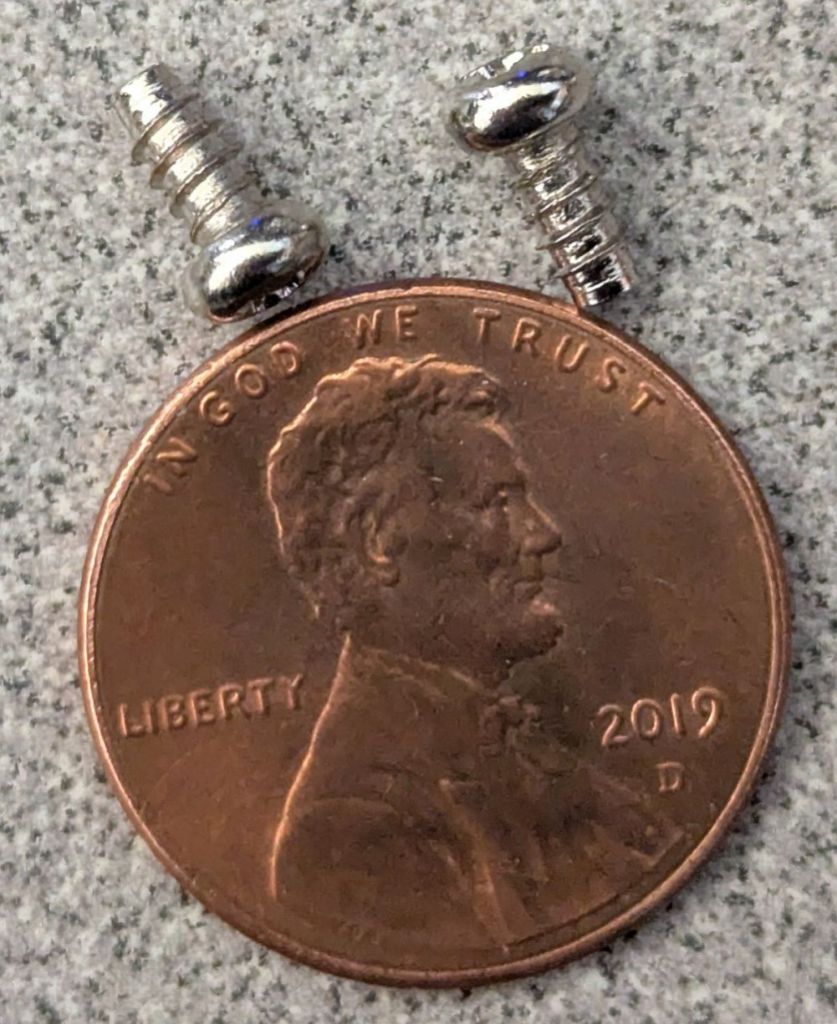

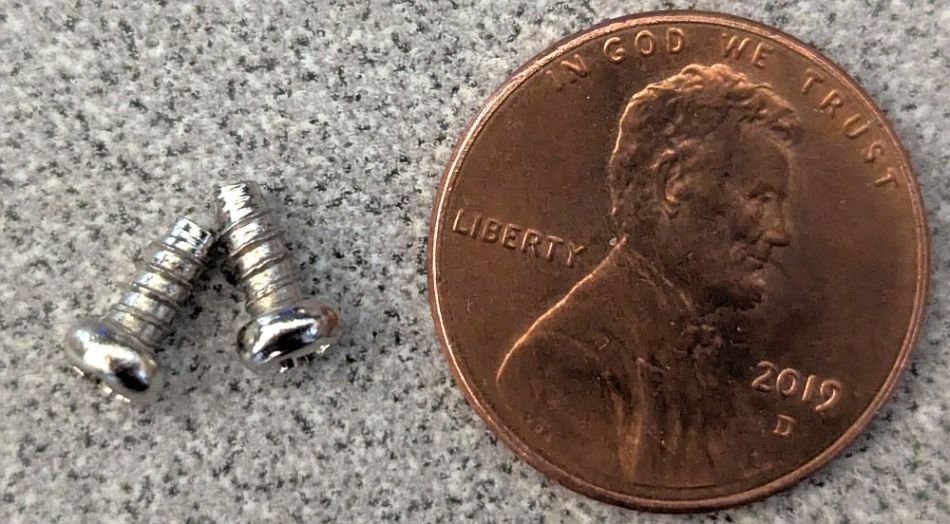

最后说明一下，我好像多了一个螺丝;-)。
说实话，我喜欢重复使用拆解下来的“袋子”，因此我怀疑这是过去拆解项目中留下的“偷渡客”……尽管如此，我还是很欣赏它的出现所带来的欢笑！
(原文刊登于EDN美国版，参考链接：The Blink Mini: AC-powered indoor camera-based security，由Ricardo Xie编译)
