几年前，我写了一篇题为「在两线路电压上使用115V 风扇」(Using One 115V Fan On Two Line Voltages)的文章。其本质是透过将电源变压器的初级绕组用作自耦变压器(autotransformer)，从而将额定为一个线电压的风扇马达切换为以两倍于 120V/240V 服务的线电压运行。
上述文章的要点在前两个插图中：

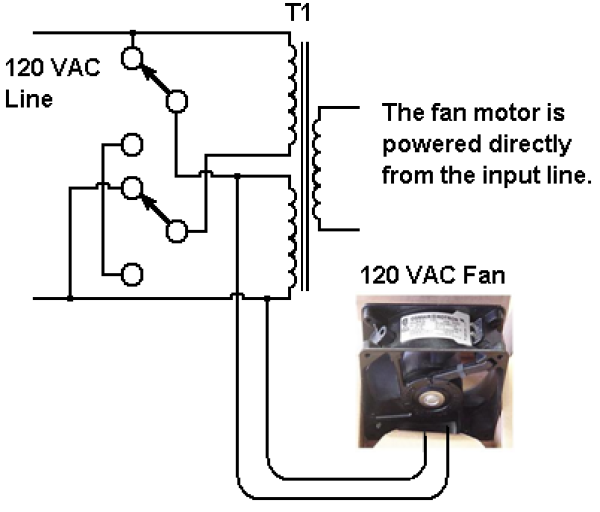

图1：直接供电。

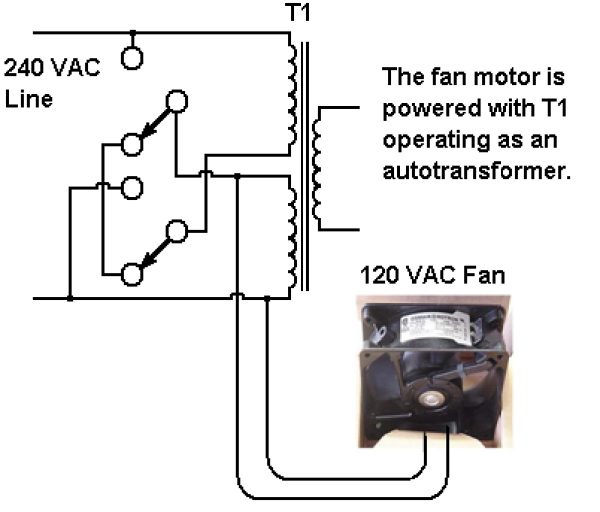

图2：自耦变压器供电。
我所省略的是查看需要透过变压器T1的磁性传输多少风扇功率。看看下面的SPICE模型如何解决这个问题。
由于我的SPICE版本中并不包括自耦变压器。因此，我必须设计一个使用两个 1:1 匝数比变压器的模型。在图左侧的黄色阴影绕组，正是利用自耦变压器特性之处。两个右侧绕组之间的耦合允许该模型在升压或降压服务中发挥作用，如下图所示：

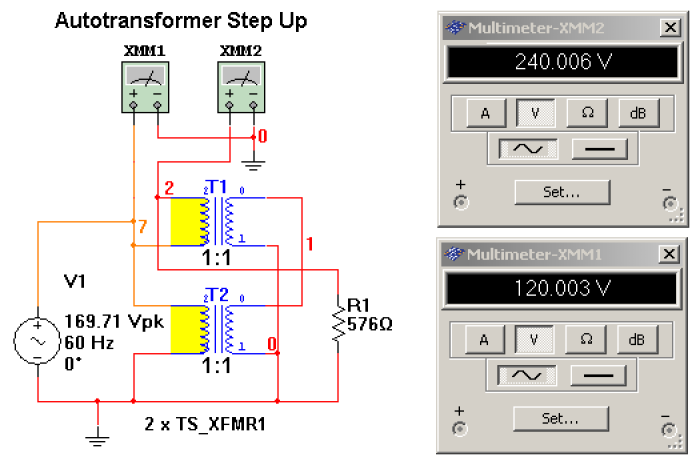

图3：自耦变压器升压。

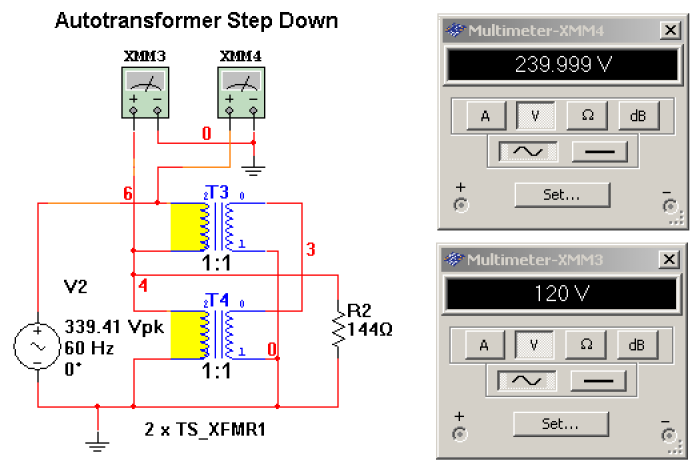

图4：自耦变压器降压。
让它以降压方式在 100 瓦(W)负载(为便于说明此处选择任意瓦数)上运作，我们可以检查如下两个右侧线圈的电压和电流，从而查看通过磁体的功率传输：

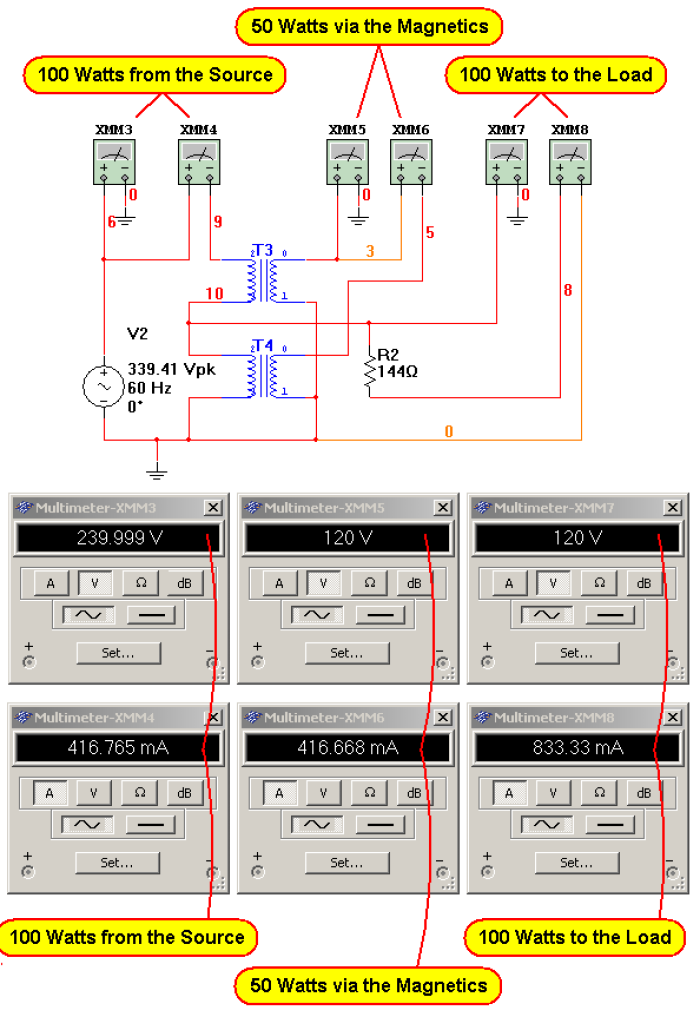

图5：磁功率分数。
约有一半的负载功率透过磁体传送到该负载。
我曾经以代数方式得出过这个结论，但那些笔记早已不复存在。尽管如此，看到能以这种方式确认的结果感觉真好！
(原文发表于AspenCore旗下EDN美国版，参考链接：Autotransformer and fan，编译：Susan Hong)
