大联大世平集团推出基于TOSHIBA产品的工业型条码打印机解决方案

2023年7月11日，致力于亚太地区市场的国际领先半导体元器件分销商——大联大控股宣布，其旗下世平推出基于东芝（TOSHIBA）TB67S128FTG和TB67H451FNG电机驱动IC的工业型条码打印机解决方案。dXHednc

dXHednc

图示1-大联大世平基于TOSHIBA产品的工业型条码打印机解决方案的实体图dXHednc

条码打印机在市场上已行之多年，根据市调机构FMI（Future Market Insights）在2022年10月的报告显示，预计在2022~2032十年间，全球条码打印机将以7.4%的复合年增率成长。随着工业物联网技术的不断创新，为商品添加条码已经成为实现工业智能化生产的重要手段，通过增加商品条码不仅可实现远端操作与智能监控，还可利用大数据的可视化分析提高企业管理的弹性。在此背景下，大联大世平基于TB67S128FTG和TB67H451FNG电机驱动IC推出了工业型条码打印机解决方案。dXHednc

dXHednc

图示2-大联大世平基于TOSHIBA产品的工业型条码打印机解决方案的场景应用图dXHednc

本方案采用的TB67S128FTG是一款两相双极步进电机驱动IC，绝对最大输出为50V/5A。TOSHIBA的创新工艺帮助MOSFET驱动实现了低功耗以及0.25Ω的低导通电阻，这可以减少大电流驱动时热量的产生。TB67S128FTG支持128级微步进，在降低功耗的同时，支持大电流驱动和高精度控制，能有针对性地对电机运行难题实现各个击破，从而系统地提升整体性能。此外，该产品也提供了先进的电流检测系统、主动增益控制和多种错误检测功能。dXHednc

TB67H451FNG是一款宽电压大电流有刷电机驱动IC，具有4.5V-44V宽电压的工作电压范围，最大额定规格50V/3.5A，其采用东芝独有的BiCD工艺制造，具有出色的低功耗和低输出导通电阻特性。dXHednc

dXHednc

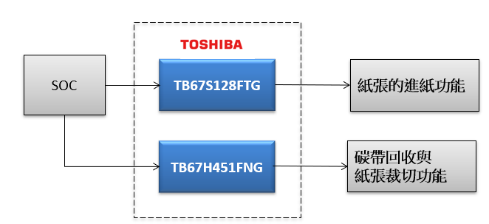

图示3-大联大世平基于TOSHIBA产品的工业型条码打印机解决方案的方块图dXHednc

在本方案中，TB67S128FTG负责纸张的进纸控制，TB67H451FNG用于碳带回收与纸张裁切控制，通过这两个电机驱动IC，可实现高效、易用的工业型条码打印机开发。dXHednc

核心技术优势：dXHednc

• 东芝电机驱IC整合MOSFET，低导通电阻抑制电机运行期间产生的热量；
• 专门针对工业设备驱动的解决方案；
• 提供参考设计文件与线路图；
• 原厂+世平东芝专业团队的技术服务与支持；
• 已成功导入中国条码打印机设备大厂。

方案规格：dXHednc

• TB67S128FTG芯片特征：
  • QFN64 pin包装（9mm×9mm），可提供50V/5A的电流；
  • 输出导通电阻（上限和下限总和）：R_ds(on)(H+L)=0.25Ω（典型值）；
  • 更精准的PWM 驱动，分辨率最高可支持到128微步驱动；
  • 搭载AGC（主动增益控制），ACDS（先进的电流检测系统）与ADMD（高级动态混合衰减）；
  • 多种错误检测功能：TSD（过热保护），ISD（过电流检测），POR（上电复位），OPD（motor load open）；
  • 电机电源：（VM）6.5 ~ 44V。
• TB67H451FNG芯片特征：
  • 待机模式电流消耗：最大1μA；
  • 输出导通电阻（上限和下限总和）：R_ds(on)(H+L)=0.6Ω（典型值）；
  • 电机电源：（VM）4.5 ~ 44V；
  • 恒定电流：可通过VREF电压和感应电阻调节；
  • 内置错误检测：ISD（过电流检测）、TSD（过热保护）、UVLO（欠压锁定）；
  • 与A4950和DRV8870采用相同的封装HTSSOP8（4.9mm×6.0mm），而且脚位还是pin to pin。
