1、高性能
ATB1113芯片是炬芯科技的新一代Bluetooth®LE 无线连接SoC芯片，该芯片内置了ARM的M4处理器和DSP指令集，可进行OPUS 16:1高质量低码率的语音编码，实现高准确度的语音识别，同时高达10dbm发射功率，提高了在复杂射频干扰环境下的蓝牙传输稳定性。
2、低功耗
秉承炬芯科技低功耗设计技术，在保证性能的同时，针对语言遥控器产品大大降低功耗，待机功耗低至100nA。Bluetooth®LE 保持连接功耗接近15μA@564ms，语音传输<3mA。
3、外围精简
芯片集成了红外发射驱动管和红外自学习电路，精简了遥控器方案外围电路。更是创新性地在32引脚的封装上实现了152键的矩阵扫描，可以用一颗芯片实现从十几键的遥控器，到全键盘带轨迹球的多种复杂遥控器方案。
炬芯科技Bluetooth®LE 芯片和SDK，已经帮助遥控方案商和ODM成功量产了多款蓝牙遥控器和蓝牙行业应用。这颗新的ATB1113芯片，在语音遥控器市场一定会取得更加不错的市场表现。
高品质音质，快速稳定蓝牙连接，炬芯ATS2853蓝牙音频SoC为索尼HT-S40R提供低延时无线服务
TONEMAC唐麦W10真无线耳机拆解，支持蓝牙5.3，提供流畅游戏体验
猛玛LARK M1无线领夹麦克风拆解，支持16Bit 48KHz采样率，DSP智能降噪
2、英集芯IP5333是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议的多功能电源管理SOC，提供额定1A充电电流，可根据输入电压智能调节充电电流，内置IC温度保护，内置12bitADC，可精确测量电池电压和电流实现高精度电量计，为TWS充电仓提供完整的解决方案。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
GAP9带来5大突破：
1、GAP9处理器仅需几毫瓦便能通过神经网络实现实时的语音降噪。
2、GAP9可支持768KHz采样率的混合主动降噪。
3、GAP9仅需1.8毫瓦就可支持带头部追踪的动态3D音效。GAP9最多可支持128个Dolby Atmos音频单元。
4、GAP9能够同时处理多个LC3流的编解码（@44.1kHz/345kbps。编码：1.5mW/通道，解码：1mW/通道）。
5、GAP9仅需2毫瓦便可运行唤醒字算法。
以上这些应用，GAP9可以同时运行，目前市面上的处理器少有能同时做到，而能实现的处理器功耗又是GAP9的5到10倍。
GAP9开发效率是原来的4倍：
在此之前，厂商通常需要几个月才能完成在当前的处理器上进行的移植工作，在GAP9上只需要几个星期。使用GAP9，开发效率是原来的4倍！
人机界面处理器是实现元宇宙中“沉浸式交互体验”的核心部件。锐盟半导体正在成为全球领先的智能人机界面处理器芯片解决方案提供商。
锐盟的超低功耗智能麦克风处理器，凭借“基于事件驱动的超低功耗信号采集”专利技术，为语音激活与关键词唤醒提供超低待机功耗解决方案。
锐盟的脑机接口处理器，凭借“生物电信号运动伪影消除与电流刺激”专利技术，为癫痫、帕金森等神经系统疾病的植入式治疗提供芯片级解决方案。锐盟的脑机接口处理器，凭借“生物电信号运动伪影消除与电流刺激”专利技术，为癫痫、帕金森等神经系统疾病的植入式治疗提供芯片级解决方案。
未来，锐盟将立足“以人为本，人机共生”的理念，持续专注于人机界面处理器的研究与创新，为人类提供自然、本真的沉浸式交互体验。
藉由毫米波雷达的特性，K60168能支持近距离的细微手势识别，加上高度集成的芯片和特殊天线设计，提供客户完整的解决方案，不仅能优化辨识度，还能提供更稳定的传播力，并能有效减少干扰问题。透过开酷科技的「传感器端运算技术」，K60168能解决目前AI装置使用边缘运算遇到的瓶颈，减少延迟带给消费者的不便。
比起传统使用实体按钮、触控感应等，新型的非接触式人机互动不仅可以降低疫情期间接触传染风险，更可以带给使用者直觉与便利的创新体验。开酷科技透过K60168方案，满足非接触式人机互动的需求，轻松实现大众对悬浮手势操作的想象，并改变人们与智能产品的互动方式。
此应用方案能够利用直觉手势轻松操作智能装置，达到实时功能切换与产品操作。开酷科技提供最多十种定制化手势，目前有六种已训练手势可供客户直接使用，以智能耳机为例，我们能透过简单悬浮手势来操控音乐播放、暂停、调整声音大小、切换曲目或接听来电等功能，预期将提供给消费者更便捷的用户体验。

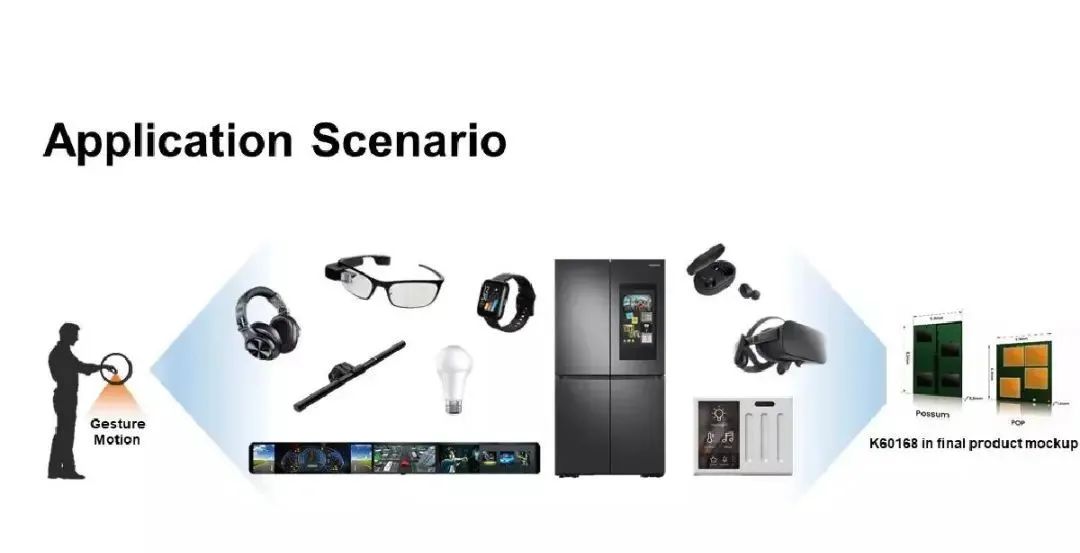

K60168六种已训练手势支持设备快速精准识别“挥手，双指收放，隔空按压”等悬浮手势操控。
手势辨识与手势追踪有着广泛的产品应用，包括智慧型手机/电脑、智慧穿戴设备、游戏体验、智慧家居、车内应用、电梯门禁系统及虚拟实境等领域，让这些设备可以深入人们生活的个个方面。物联网的兴起，也成为手势辨识应用的重要驱动力，让感测器朝着更小尺寸、更智慧化发展的趋势下蓬勃发展。
随着非接触人机接口的快速发展，手势识别技术也将愈发重要，智微科技与开酷科技将实现互动性更高、更快速、更便利的手势辨识技术。在后疫情的今天，悬浮手势控制将是必然趋势，并能赋予人们前所未有的创新体验，而智微科技与开酷科技将与各方合作伙伴持续一同推动生态系统的蓬勃发展！
特点： 由物奇自主研发的新一代高端蓝牙音频芯片WQ7033，拥有业界领先的Audio性能，具有低时延以及优秀的底噪水平；目前已完成LDAC高品质音频编码功能开发，并通过LDAC认证，全面支持LDAC编码技术。音频传输码率因此获得大幅提高，最高可达990kbps速率，3倍于传统无线传输能力，同时支持最高96kHz/24bit采样率，原始音源细节得以充分保留，可以聆听到Hi-Res Audio的高清音质。 虽然近期市场上出现了多款主打高品质音质的蓝牙耳机，所采用的竞品芯片方案，也都支持Hi-Res Audio音质，但是耳机音质提升的同时，不可忽视的带来了功耗的急剧上升，从而导致蓝牙耳机续航时间缩短。与竞品方案不同，物奇WQ7033蓝牙音频芯片在保证音质的同时兼顾超低功耗设计，很好地平衡了音质和功耗表现。 1、接近传感特性： 高信噪比电路设计、具有可编程VCSEL驱动电流、可编程积分时间，增益和休眠时间设置、串扰消除功能。 2、宽工作范围： 宽输入电压范围：2.8~3.6V；可在-30~85°C环境温度下工作。 3、休眠期超低功耗模式： 内置的驱动电流温度补偿超宽底噪扣除功能、具有良好的输出数字计数一致性、封装尺寸：2.55x1.50x0.60mm。 SY3130PS32-G10集成了主芯片、VCSEL。 主芯片集成接近光电二极管和高信噪比处理电路，可应用于需要接近感应的场景，如狭缝智能手机和TWS。 在SY3016PS32-G00已有的设计基础上，SY3130PS32-G10凭借超宽量程范围以及心率算法，搭配特殊光机结构即可在完成佩戴检测的同时实现心率检测功能。 当参考光射入皮肤时，光会被血液吸收。心脏跳动时反射光的强度会发生变化。血流对光的吸收和反射有影响，反射光的量会随着血液的波动而波动，其转换所得的电信号就是交流信号。 SY3130PS32-G10可以帮助用户在完成入耳检测的同时通过蓝牙连接在手机APP查看个人实时心率数据。 SY3099AS23-J00是一款具有超高灵敏度和超高红外抑制的环境光传感器。芯片有两个光电二极管阵列来感应不同光谱的光。ALS 通道只能感应与人眼反应完美匹配的可见光。而CLEAR通道可用于感应340~1100nm的光源，通过与ALS通道的数据比较，从而区分外部光源类型。 SY3099AS23-J00具有独立的中断引脚，其中断功能可以取消数据轮询的需要，进而简化系统设计的复杂性。 同时集成了一个与SMBus兼容的I2C接口 (高达0.75MHz)，以便轻松连接到微控制器。 1、ALS特性： 输出计数与环境照度计读值成正比 超高灵敏度可适用于极低透光度(<1%)应用结构，如塑料壳，OLED，狭缝等 超高的红外光抑制率 室内光源闪烁噪声抑制 与人眼明视觉曲线相匹配的响应频谱 2、低功耗： 双通道工作时小于180uA的耗电流 关断时耗电流小于1μA 3、宽工作范围： I2C接口电压范围：1.7~3.6V 宽输入电压范围：2.3~3.6V 可在-30~85°C环境温度下工作 4、封装尺寸： 2.0×2.4×0.6mm。 SY3099AS23-J00可应用于手机、平板、液晶电视等显示设备中，根据环境光的亮度调节设备显示亮度，从而最大程度延长待机时间，缓解用户视觉疲劳，提高使用体验。 无需外部器件即可实现高解析度光强度至频率的转换 低暗频率 <1Hz@50°C 2.7~3.6V单电源操作 直接连接到微控制器 可接收波长660/880nm光用于SpO2测试 可广泛用于： 1.烟感：独立式烟感； 2.家庭报警器：燃气灶报警、CO报警器等； 3.电梯、门锁：智能门锁、电梯语音报警； 4.智能家电：电饭煲、洗衣机等； 此外，还可应用在智能保险柜、儿童电动牙刷、蓝牙跳绳（富芮坤FR8016HA蓝牙平台助力海德智能跳绳实现完整功能）、血压计、血氧夹、体脂秤等医疗健康领域。 应用钰泰半导体芯片型号包括： 1.TWS充电仓三合一SoC：ETA9897、ETA9697、ETA9640、ETA9638、ETA9084、ETA6884、ETA6093； 2.锂电池充电IC：ETA6884、ETA4060、ETA4054、ETA40543、ETA4056； 3.升压IC：ETA1061、ETA1038； 4.降压IC：ETA8113； 5.过压保护IC：ETA7008、ETA7014。 钰泰ETA9030具有以下特点： 1.高耐压，高精度 在电路方面，ETA9030具备高耐压28V，高精度充电，截止电流（+-6%之内），待机功耗仅3uA。电路更加安全可靠。 2.自带放电NTC保护，充电温度低 在充电时，使用开关充的放电温度更低，支持高精度输出limit，可满足62368认证。放电电流低至1mA截止，满足耳机小容量电池应用。ETA9030自带充，放电NTC保护，充电状态下满足Jeita规范，电池更安全的同时精简电路板电路，只需要4个电容+NTC电阻即可实现耳机低温快充。 3.内置I2C接口，支持超级快充以及多种功能 ETA9030内置灵活的I2C接口可满足不同客户定制化需求，支持最快115200通讯速率的双通道独立双向通讯，做到通讯无延时。支持双耳独立检测，低至1uA入仓，出仓唤醒。支持耳机超级快充3.6-5.1V跟随，充电转换效率更高，充电速度更快。 电压：3.3V 容量：128Mbit 封装：SOP8 208mil, WSON8 6*8mm 读取：133MHz, 支持DTR读 线宽：Single/Dual/Quad 温度：-40°C~85°C & -40°C~105°C 1、超快读速度 支持单线/双线/四线读取，读取速度达到133MHz，四线指令传输速率高达532Mbits/s。DTR 模式下读取速度达到104MHz，四线DTR指令传输速率高达832Mbits/s，极大提升系统访问速度。 2、提升烧录和系统运行效率 1.页编程（Page Program）时间为0.4ms，提升烧录效率。 2.扇区擦除（Sector Erase）时间为40ms，32KB块擦除（Block Erase）时间为0.15s，64KB块擦除（Block Erase）时间为0.25s。全片擦除（Chip Erase）时间为30s。 3.写状态寄存器（Write Status Register）仅需1ms，在频繁设置区域保护与解保护、切换单4、双四线等操作时节省大量时间，提升系统运行效率。 *以上数据为典型值 3、超低功耗 XT25F128F在Deep Power Down 模式下，电流典型值为0.5uA，适配对功耗敏感、需长时间待机的穿戴等便携式应用。 4、更多功能亮点 1. 支持I/O驱动能力的灵活调整，适配更多应用场景的硬件设计。 2. 支持先进的独立扇区/块保护（Advanced Sector/Block Protection），对数据进行更精准的保护。
*测试数据：A-630nm LED B-850nm LED
