前言
Studio Display是苹果推出的27寸显示器，配有5K视网膜显示屏，分辨率为5120*2880，像素密度为218ppi。显示器亮度为600尼特，支持10亿色彩，支持P3广色域和原彩显示功能。显示器设有12MP像素摄像头，并具备高保真六扬声器系统和三麦克风阵列。
显示器设有四个USB-C接口，其中一个USB-C接口用于连接主机，支持96W输出功率，用于为MacBook供电，另外三个USB-C接口用于连接外设和存储等设备，支持10G速率。充电头网拿到了这款显示器的电源板，下面就带来电源板的拆解，一起来看看电源方案和用料情况。
苹果Studio Display显示器电源板外观
PFC模块正面一览，整体为黑色配色，元器件配合PCB镂空设计，降低厚度。
使用游标卡尺测得PFC模块长度约为179.5mm。
PFC模块宽度约为169.4mm。
PFC模块厚度约为7.7mm。
PCB板材厚度约为1.6mm。
PFC模块重量约为226g。
苹果Studio Display显示器电源板拆解
PFC模块正面一览，左下角为电源输入端，设有连接器，保险丝，压敏电阻，右侧设有安规X2电容，共模电感和Y电容。中间左侧位置为高压滤波电容，中间位置为整流桥。右侧位置为滤波电容和滤波电感。在上方左右两侧为PFC升压电感，上方中间位置为PFC开关管和PFC整流管。
PFC模块背面一览，保险丝，安规电容，共模电感，滤波电感，滤波电容等元件位置镂空降低厚度。背面上方右侧位置设有PFC控制器，右侧边缘设有输出接线端子。
贴片连接器用于连接交流电源输入。

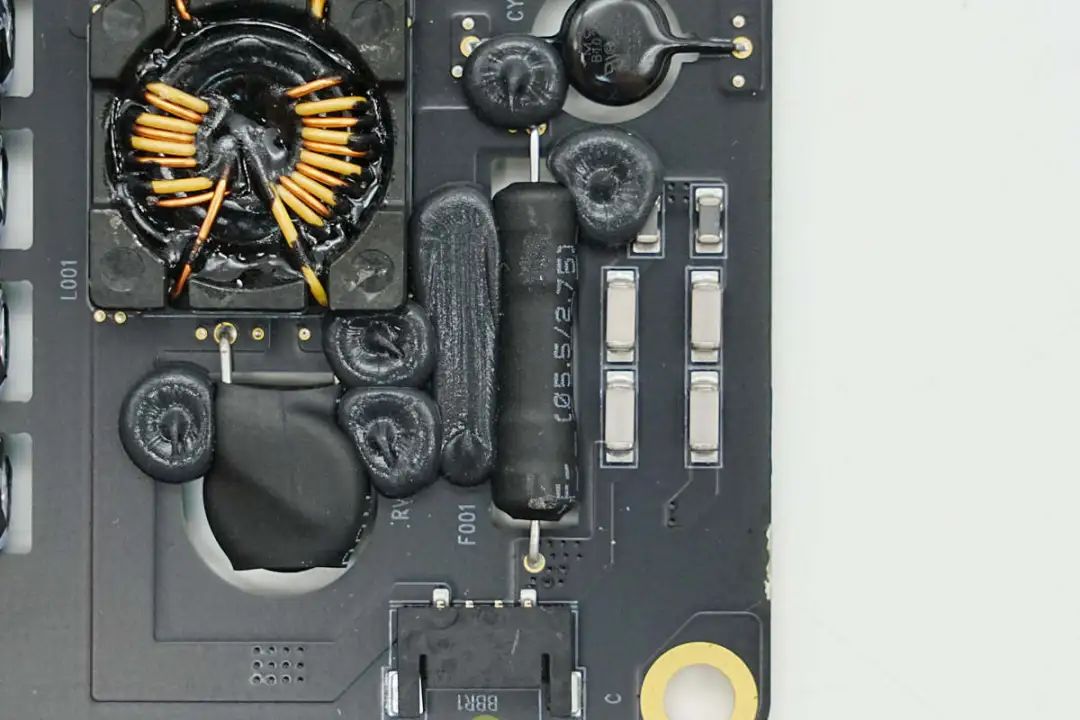

输入端保险丝外套热缩管绝缘，并打胶加固。
压敏电阻外套热缩管绝缘，用于吸收过压浪涌。
共模电感采用漆包线和绝缘线绕制，并设有支架绝缘。

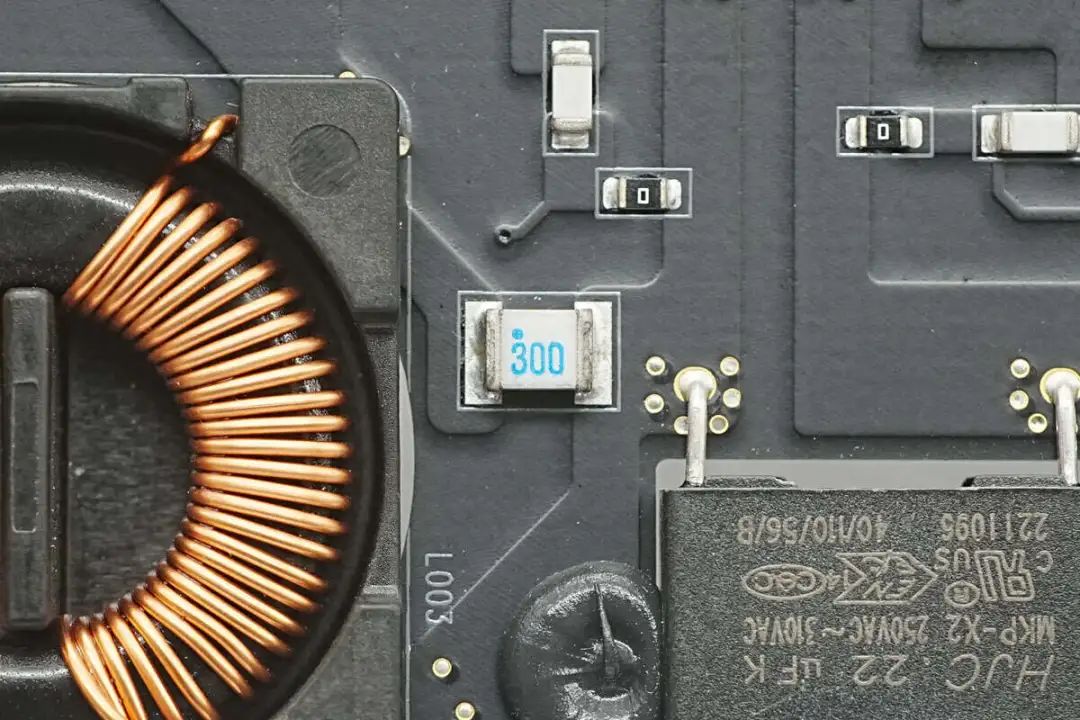

安规X2电容来自华容，规格为0.33μF，通过胶水粘贴固定。
两颗黑色插件Y电容特写。

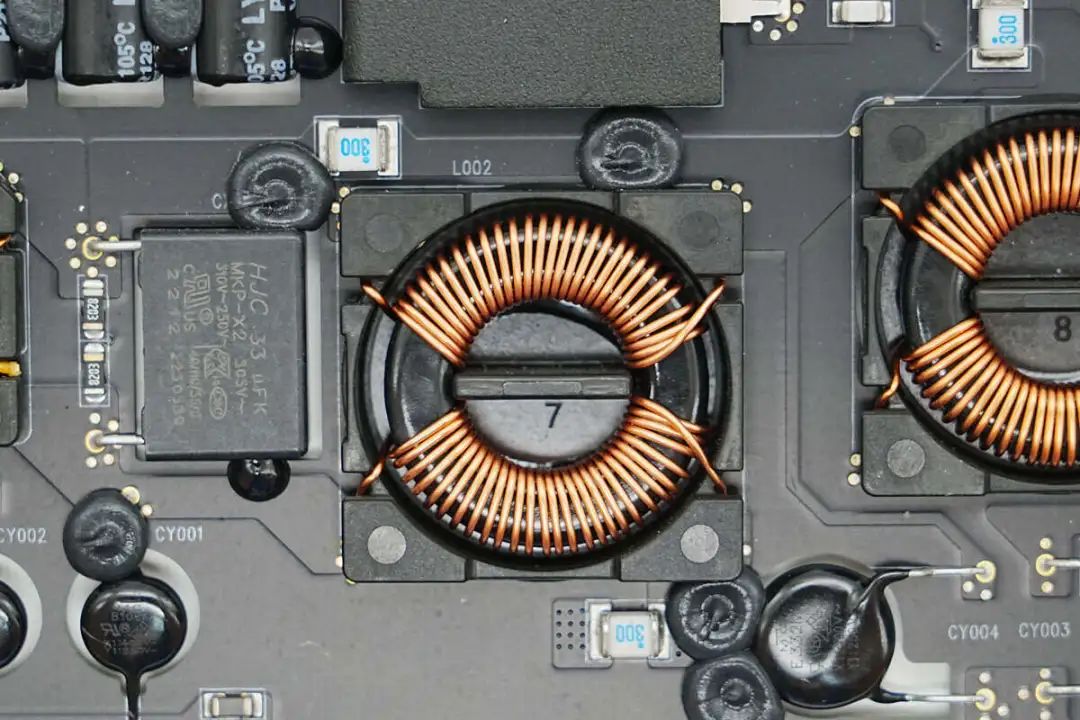

共模电感采用磁环绕制，底部设有塑料绝缘外壳。
共模电感两侧设有贴片气体放电管，用于吸收过压浪涌。
两颗黑色插件Y电容特写。
另一颗共模电感结构相同。
共模电感两侧同样设有贴片气体放电管。
两颗黑色插件Y电容特写。
安规X2电容来自华容，规格为0.22μF，通过胶水粘贴固定。
整流桥来自达尔，型号GBU25KH，规格为800V 25A，采用GBU封装。
整流输出磁环滤波电感和两颗滤波电容特写。
薄膜滤波电容来自华容，规格为1.5μF450V。
另一颗滤波电容规格相同。
PFC控制器来自安森美，型号NCP1632，为交错式PFC结构，芯片采用临界导通模式运行，内部集成双MOS驱动器，180°相移交替工作，大幅减少电流纹波，采用SOIC16封装。
PFC升压电感特写，边缘塑料框架通过胶水加固。
另一颗PFC电感设置在PCB的另一侧，提升散热性能。
塑料框架上粘贴信息标签。
PFC电感采用利兹线绕制，降低高频损耗。
在两颗PFC电感中间设有PFC开关管和PFC整流管，由于PFC电路为交错结构，对应PFC电感，PFC开关管和PFC整流管均为两路。
PFC开关管来自纳微半导体，为NV6127氮化镓功率芯片，为NV6117的散热增强版本，具备更好的散热性能。芯片内部集成650V耐压，125mΩ导阻的氮化镓开关管，集成的驱动器支持10-30V供电电压，支持2MHz开关频率，适用于开关电源适配器，无线充电，微型太阳能逆变器，服务器等应用场合，采用QFN6*8mm封装。
纳微半导体 NV6127 资料信息。
PFC整流管也同样为两颗。
PFC整流管来自达尔，型号LTTH806LDW，为超快恢复二极管，规格为600V 8A，采用DPAK封装。
两颗台半S8JC二极管用于PFC旁路，规格为8A 600V，采用SMC封装。
PCB镂空设置高压滤波电容，来自丰宾，为LY系列长寿命电解电容，规格为22μF450V，六颗并联。
滤波电容之间打胶加固。
PFC模块正极输出端子特写。
PFC模块负极输出插座特写。
充电头网拆解总结
苹果Studio Display显示器为超薄设计，对应内部的电路板通过使用笔形电解电容，PCB镂空来降低厚度，满足空间需求。这款显示器配有5120*2880分辨率视网膜显示屏，具备P3广色域和原彩显示功能。并设有四个USB-C接口用于连接MacBook和其他外设，支持96W充电功率。
充电头网本次拿到的PFC模块为光宝版，PFC模块为交错设计，使用安森美NCP1632控制器搭配两颗纳微半导体NV6127氮化镓功率芯片和达尔LTTH806LDW快恢复二极管用于PFC升压。借助第三代半导体氮化镓性能优势，提升转换效率，并降低散热需求。
交流输入端设有压敏电阻进行过压保护，并设有气体放电管吸收过压浪涌。模块使用的薄膜电容来自华容，滤波电解电容来自丰宾。整体用料均为国际知名品牌，元器件通过打胶加固，整体结构稳定可靠。
