前言
充电头网采购了光威天策系列的16GB DDR4台式机内存，这款内存设有白色铝合金散热马甲，马甲厚度为1mm，并使用冲压设计增大散热面积。内存颗粒与散热马甲内部粘贴导热垫，提升散热效果。内存时序为CL-16-20-20-40，标称频率为3200MHz。下面就带来光威这款DDR4内存的拆解，一起看看内部的设计和用料。
光威天策 · 奕DDR4内存开箱
光威天策 · 奕DDR4内存使用透明吸塑包装盒包装。
包装盒背面粘贴产品信息。
GLOWAY 天策 · 奕 16GB DDR4 3200MT/s UDIMM 长鑫科技 皓月白
物料名称：VGM4UC32C16AG-STACWA
质量等级：合格品
执行标准：GB/T 9813.1-2016
制造商：深圳市嘉合劲威电子科技有限公司

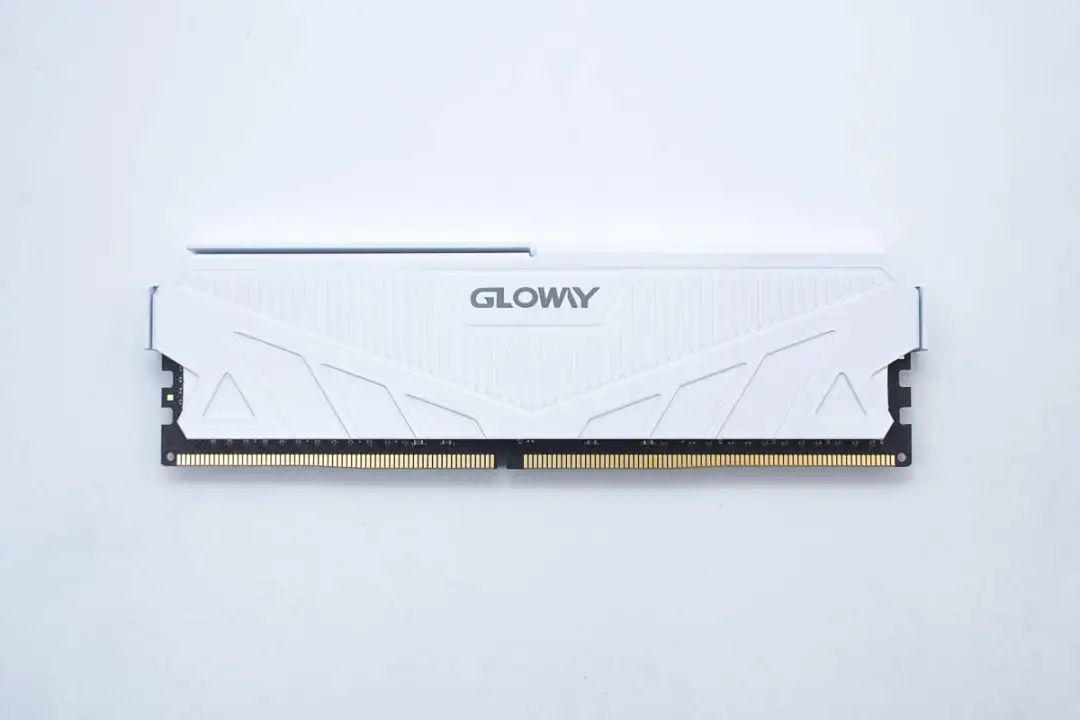

从包装盒中取出内存条，内存条马甲采用冲压工艺，增大表面积，散热能力更强。
另一面散热马甲粘贴内存信息标签和防伪贴纸。
贴纸上的信息如下
DDR4 3200 U-DIMM
标注内存时序为
PC4-25600 CL-16-20-20-40 1.35V
内存条金手指特写。
内存条马甲通过卡扣固定。
使用游标卡尺测得内存条长度约为138.5mm。
测得内存条宽度约为39.7mm。
内存条厚度约为8.6mm。
内存条拿在手上的大小直观感受。
测得内存条重量约为53.2g。
光威天策 · 奕DDR4内存拆解
看完了光威这款DDR4内存的开箱和外观展示，下面就进行拆解，一起看看内部的用料和设计。
使用酒精渗透分开导热垫，拆分内存条PCB和散热片。

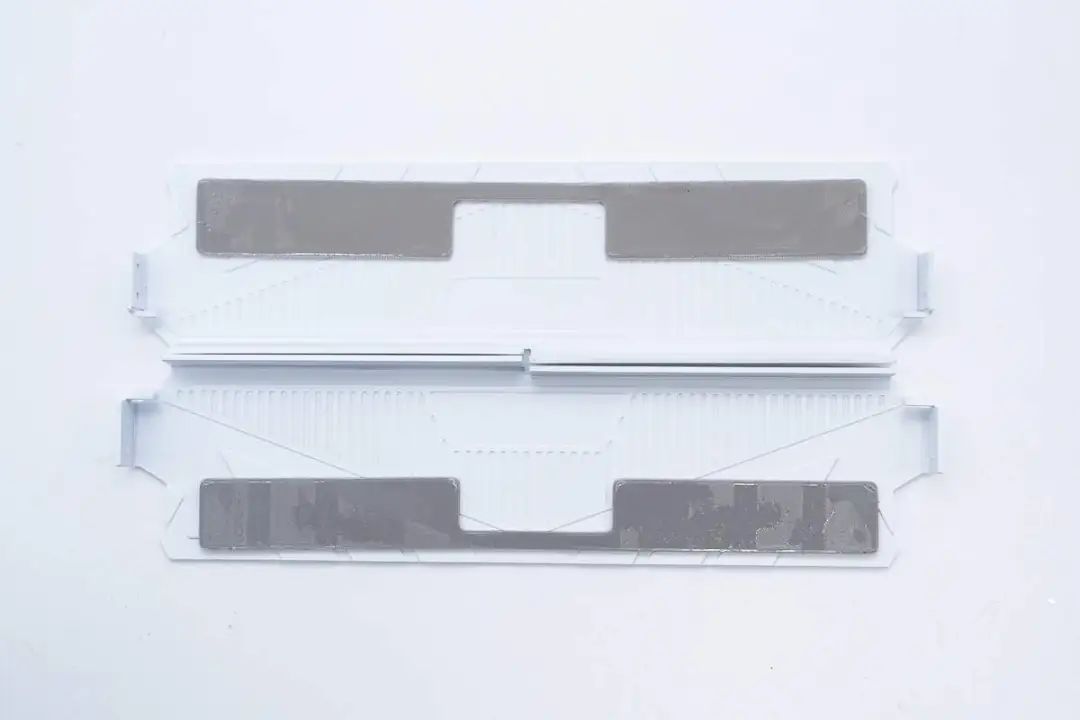

散热片内部对应内存芯片位置粘贴导热垫加强散热。
内存条PCB一览，左右两侧各设有4颗内存芯片，共8颗内存芯片，中间左侧设有SPD芯片。
在背面还设有8颗内存芯片，共计16颗组成16G容量。
内存芯片来自长鑫，型号CXDQ3A4AM-CJA，为DDR4内存芯片，单颗容量为1GB，工作电压为1.2V，速度为3200Mbps，采用FBGA-78封装。
内存条两侧的排阻特写。

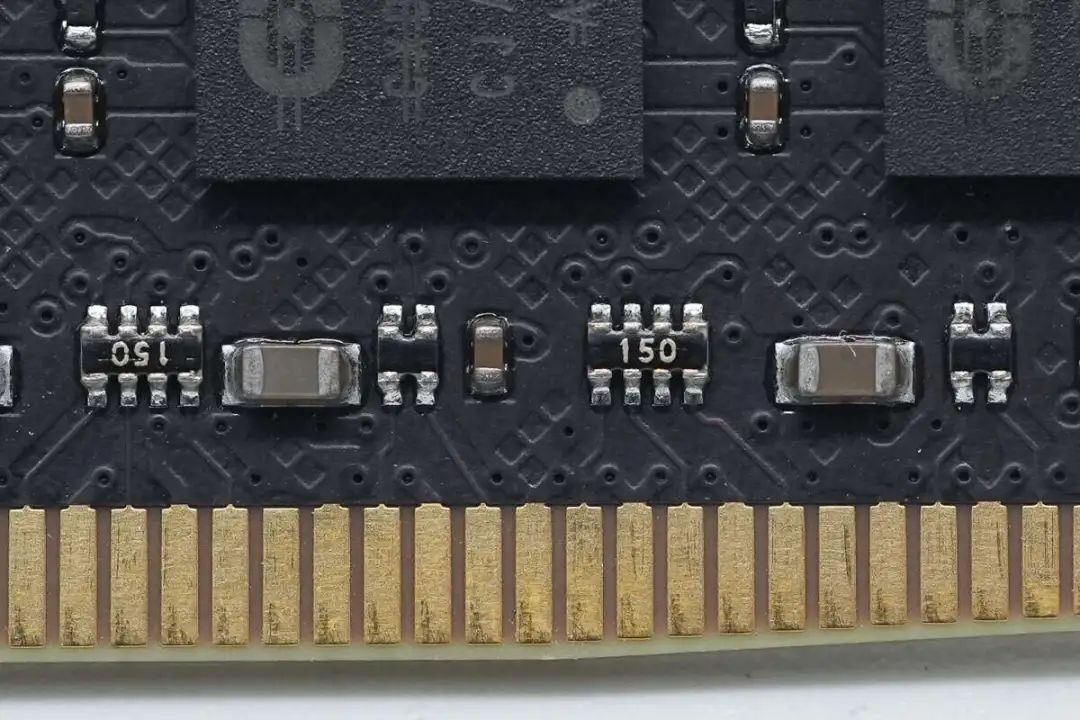

内存条金手指处的排阻特写。
SPD芯片丝印TD304ULP。
全部拆解一览，来张全家福。
充电头网总结
光威天策 · 奕系列DDR4内存标称频率为3200MHz，时序为CL-16-20-20-40，单条容量为16GB。内存条双面设有白色铝合金散热马甲，通过冲压工艺增大表面积，为内存芯片散热，降低运行温升，提升消费者的使用体验。
充电头网通过拆解了解到，光威这款内存在散热马甲内部设有导热硅胶垫，粘贴到内存芯片散热。内存条为双面设计，使用长鑫DDR4芯片，共使用16颗芯片组成16GB容量。内存条使用8层PCB，具备良好的电气性能，具有良好的兼容性。
