 初代Apple TV于2007年发布，到目前最新一代Apple TV 4K（2022年），该系列产品已总共迭代了7款，在性能和功能方面均得到了极大地提升。此篇文章，我爱音频网拆解的是2012年发布的第三代Apple TV（A1469），下面带大家一起来看看其内部结构及硬件配置~

gl8ednc

Apple TV是苹果推出的流媒体播放设备，用于将传统电视与互联网和iPhone/iPad等产品连接，从而为用户提供在线视频、游戏、音频等丰富的内容。同时，通过内置“Siri”语音助手，以及家庭共享等功能，带来更加高效、智能且便捷的使用体验。

初代Apple TV于2007年发布，到目前最新一代Apple TV 4K（2022年），该系列产品已总共迭代了7款，在性能和功能方面均得到了极大地提升。此篇文章，我爱音频网拆解的是2012年发布的第三代Apple TV（A1469），下面带大家一起来看看其内部结构及硬件配置~

一、Apple苹果A1469电视盒子（第3代）外观

Apple苹果A1469电视盒子采用了简约的圆角方形设计，机顶有Apple TV系列产品LOGO。外壳采用类肤涂层，优点是手感好，缺点是随着时间推移涂层会脱落。

机身底部有苹果品牌LOGO及产品相关信息。

底部标注的产品信息，型号：A1469，电源输入：100-240V 50-60Hz 0.3A，加利福尼亚苹果公司设计，中国组装。

机身背部设置的功能接口，从左到右依次为8字电源接口，Micro USB和HDMI接口，Optical Audio光纤音频接口和网络接口。

二、Apple苹果A1469机顶盒（第3代）拆解

进入拆解部分，取掉卡扣式固定的底部盖板。

盖板内侧标注的材质信息特写>PC+ABS，TPC-ET<。

腔体内部结构一览，左侧主板、右侧电源模组，导线通过插座连接。

电源模组和指示灯连接主板的导线插座特写。

拔掉插座，卸掉螺丝，取出主板单元。

腔体底部结构一览，设置一整块铝板，同时为电源以及主板散热。

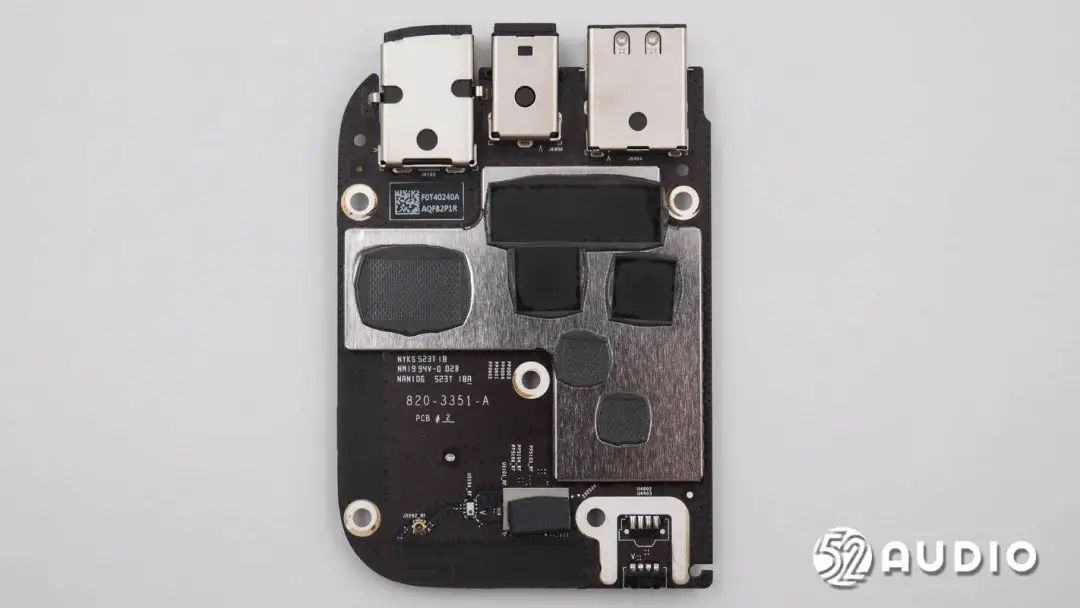

主板一侧结构一览，主要IC通过屏蔽罩防护，设置有导热垫提升散热。

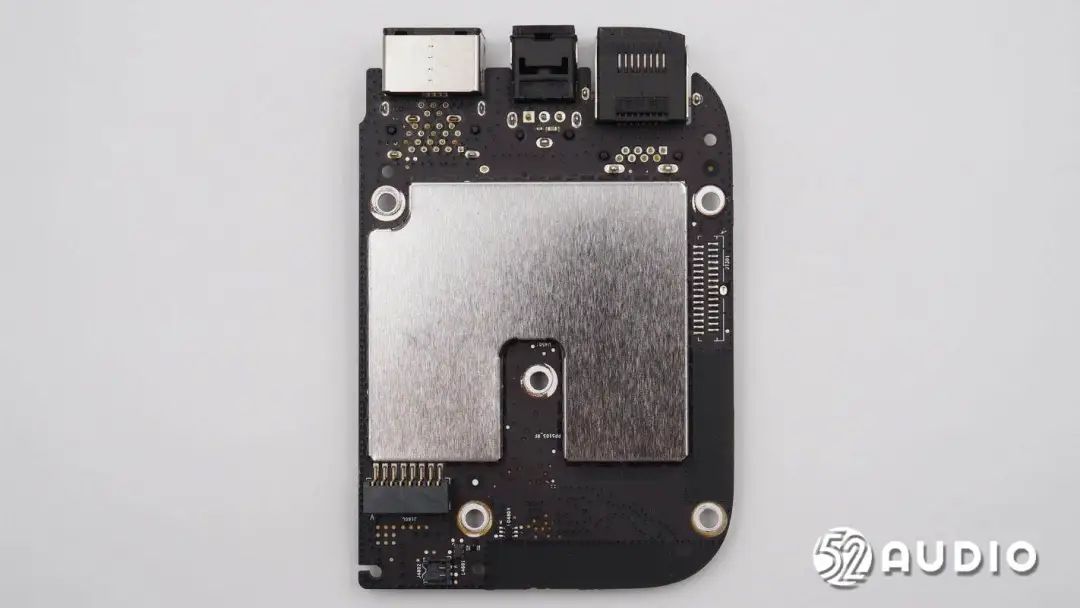

主板另外一侧同样通过屏蔽罩防护。

取掉屏蔽罩，下方主板电路一览。

取掉另外一侧的屏蔽罩，主板电路一览。

Apple A5处理器，采用双核ARM Cortex-A9 CPU，主频为1.0 GHz；搭载双核PowerVR SGX543MP2 GPU，主频为200 MHz；支持最大1GB LPDDR2-800内存，带宽为6.4 GB/s；具备1MB的L2缓存。

SK hynix海力士H2JTCG8T22MBR-BC内存芯片。

丝印H9TCNNN4GDMLCR-NGM的EMMC。

丝印338S1127的IC。

丝印R21的IC。

丝印KLDA9的IC。

丝印XD GM的IC。

丝印USI 339S0225的WiFi芯片。

LC双工器，用于隔离发射和接收信号。

板载天线特写。

Micro USB、HDMI，Optical Audio和网络接口母座特写。

电视盒子的红外接收器特写。

AELTA台达8456E-R网口变压器。

丝印V3C1的IC。

SMSC微芯LAN8742以太网收发器。

TI德州仪器TPS54218是一款全功能6V、2A同步降压电流模式转换器，具有两个集成的MOSFET。TPS54218器件可在整个温度范围内为多种负载提供电压基准 (VREF) 精度达±1%的精确调节。通过集成型30mΩ MOSFET和典型值为350μA的电源电流可使效率得到最大限度提升。通过使用EN引脚进入关断模式，关断电源电流可减少至2µA。

丝印YPZ的IC。

丝印CV5的IC。

丝印K72A2的IC。

25.000MHz的晶振特写。

取出电源模块。

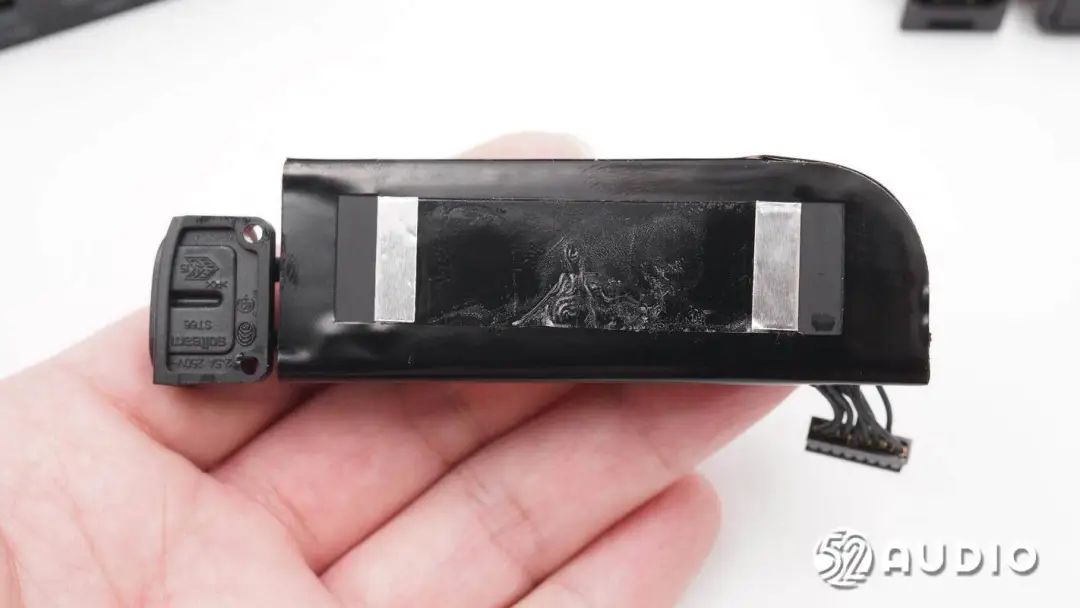

电源模块正面结构一览，通过黑色胶带密封。

电源输入模块背面结构一览，通过双面胶固定。

电源模块标签上信息，开关电源/交换式电源供应器，型号：ADP-6BFS，输入：100-240V~0.3A 50-60Hz，输出：3.4V-1.75A，制造商：台达电子工业股份有限公司，制造地：中国。

撕开外部屏蔽保护，取出内部电源模块小板。

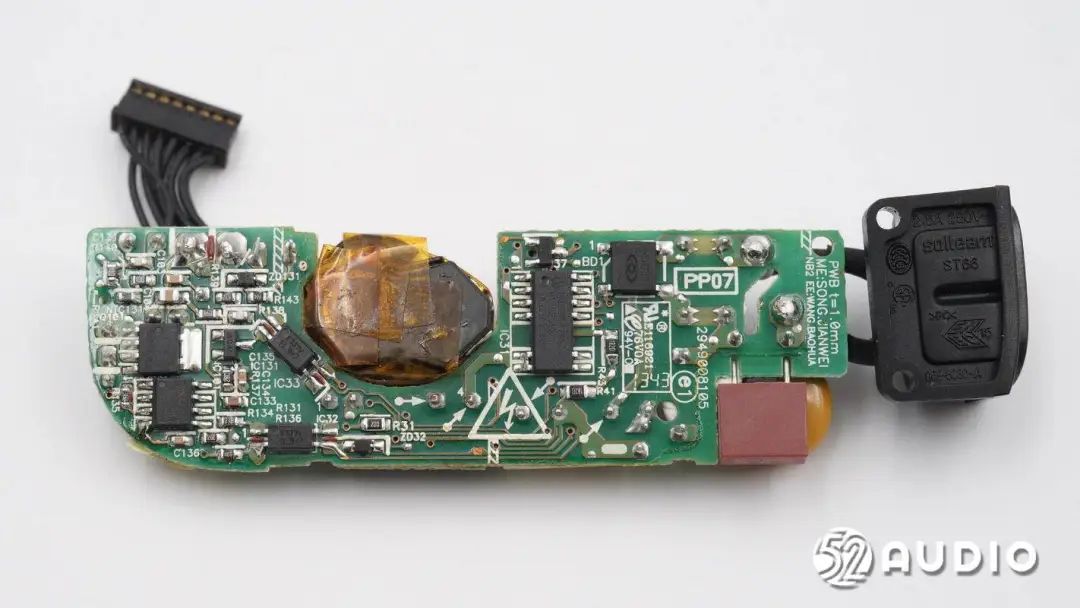

电源模块小板正面电路一览。

电源模块小板背面电路一览。

电源模块小板侧边电路一览。

电源模块小板另外一侧电路一览。

8字形电源输入接口特写。

接口上雕刻信息一览，2.5A 250V~，来自Solteam捷腾光电。

丝印T3.15A250V的保险丝。

输入端热敏电阻特写。

输入端共模电感。

6.8μF 400V的高压滤波电容，来自尼吉康。

电源模块主变压器特写。

电源模块的叠层副板特写，有效节约空间。

丝印CU1M的肖特基二极管。

丝印PK F的IC。

两颗MLCC滤波电容。

丝印EL3H7光耦。

输出端滤波电感。

输出端的滤波电路特写。

5601F 6.3V耐压的输出端滤波电容。

丝印LLB08整流桥。

INFINEON英飞凌ICE3BR4765JG交流/直流转换器。

丝印PB DJ的IC。

两颗E337V的光耦，用于输出电压反馈。

丝印K0652的整流管。

丝印S11662的次级控制器。

丝印GA6的IC。

电视盒子的内侧的指示灯结构一览，导线与主板通过插座连接。

指示灯结构结构特写。

Apple苹果A1469电视盒子（第3代）拆解全家福。

三、我爱音频网总结

Apple苹果A1469电视盒子（第3代）外观采用该系列的经典圆角方形设计，体积小巧，使用方便。内部主要配置上，主板搭载Apple A5处理器，SK hynix海力士H2JTCG8T22MBR-BC闪存芯片，AELTA台达8456E-R网口变压器，SMSC微芯LAN8742以太网收发器，TI德州仪器TPS54218降压转换器；电源模块小板采用了INFINEON英飞凌ICE3BR4765JG交流/直流转换器等。
