拆解报告：小天才儿童电话手表Z10-EDN 电子技术设计

 小天才儿童电话手表Z10在外观方面，延续了该系列的独特设计，机甲风外壳，时尚炫酷；分体式转轴结构，实现了表盘主机的竖起和180°旋转，既提升了拍照的便捷性，又能够在视频通话时更好地采集周围环境信息；表带采用了可拆卸的节状设计，能够自由调节长短，满足个性化需求···

小天才是步步高教育电子推出的智能产品品牌，专注打造潮流的高品质儿童智能产品，旗下小天才儿童电话手表的销量占据着儿童智能手表市场的半壁江山。小天才儿童电话手表Z10是其新一代旗舰产品，外观上延续了系列设计风格，功能上带来了更强大更全面的定位安全服务，更精准的健康监测，以及更丰富的运动模式和更健康的儿童专属系统。

小天才儿童电话手表Z10升级1.78英寸超视网膜级屏幕，提供更出色的内容显示和抗摔性能；采用分体转轴结构设计，搭配前后双摄像头，视频通话能够清晰获取孩子周围环境信息，拍照也更便捷；升级CaremeOS 3.0儿童专属系统，支持系统级通知、一键报警，支持防沉迷系统与家长管控，使用更可靠、安全、健康；还支持NFC、腕上导航、智能识物和打响指打电话等功能。

在安全守护方面，其搭载高精度独立定位芯片、低功耗WiFi芯片、楼层定位气压计、状态识别传感器，搭配定位大数据模型和楼层定位3.0算法，提供全面精准的定位和全天实时轨迹状态；还支持出行守护、水域提醒、危险区域警告、安全区域守护等功能，全天守护孩子安全。同时信号覆盖全球大部分热门地区，支持谷歌地图服务，境外也能定位。

在运动健康监测方面，小天才儿童电话手表Z10升级自研CareModel 3.0儿童健康AI算法，搭配多重高精度传感器，实现全天候的体温监测、血氧监测和心率监测，还支持夜间睡眠监测、午睡监测，以及心情识别等，帮助家长获悉孩子的身体状态变化趋势；升级19种主流运动模式，提供运动时长、距离、心率、消耗热量等数据，获悉孩子的运动状态，提升孩子的运动兴趣。

智研所此前还拆解过小天才儿童电话手表Z9、小天才儿童电话手表Q2A、小天才儿童电话手表Q1A、小天才儿童电话手表D2，小天才耳机E5、小天才E3开放式蓝牙耳机，下面再来看看这款产品的详细拆解报告吧~

一、小天才儿童电话手表Z10开箱

小天才儿童电话手表Z10包装盒延续了系列设计，天地盖结构，正面设计有对应产品配色的“Z10”型号。

包装盒顶部设计“小天才”品牌LOGO。

包装盒背面贴有产品标签。产品名称：TD-LTE无线数据终端，认证型号：W2303AC，颜色：晨曦粉，输入：5V-2A，制造商：广东小天才科技有限公司。

取掉包装盒盖，内部手表通过类似展台的形式固定，底座内部放置配件。

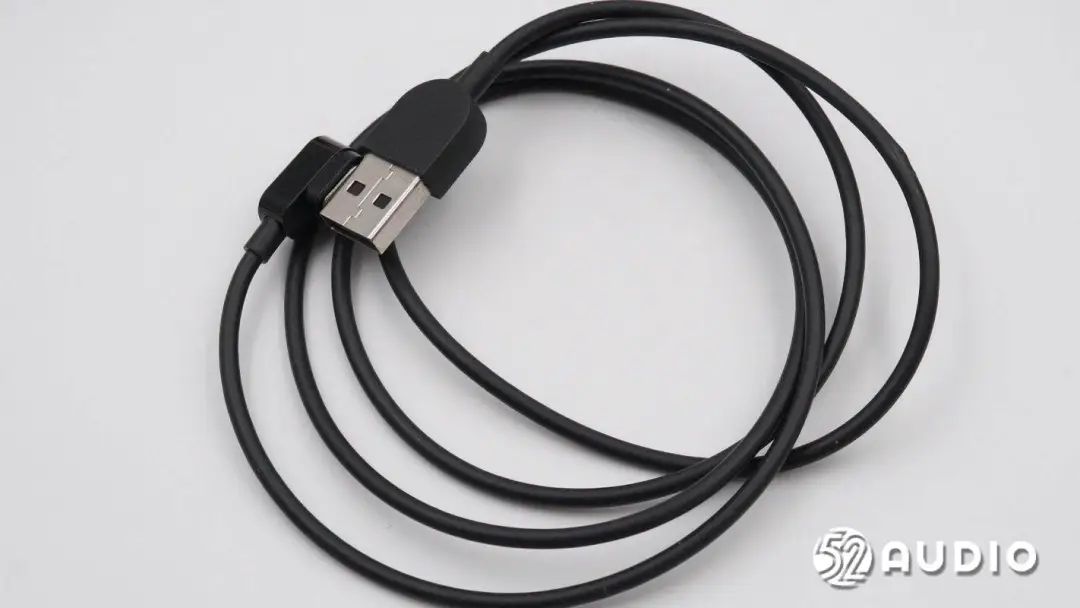

手表充电器，采用了USB-A to 专用磁吸接口。

充电器连接手表充电的磁吸双针接口特写。

随机标配的配件包，下方印有电子快速使用指南的二维码。

配件包内部物品包括了表带拆卸器、取卡器和两个表带粒。

随机标配的表带连接杆。

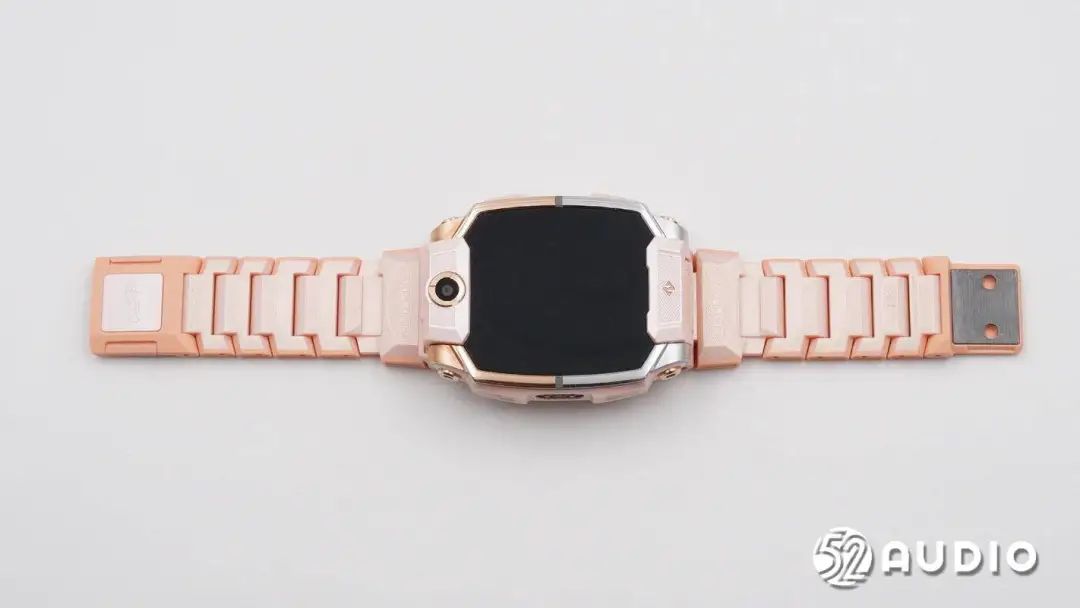

小天才儿童电话手表Z10外侧外观一览，延续了系列机甲风设计，类似机械表的节状表带。此款为晨曦粉配色，色泽时尚温暖，更适合女孩子使用。

机身背面外观一览。

用于固定表带的金属卡扣特写。

磁吸表带背部设计有“小天才”品牌LOGO。

表盘一端设置有卡扣按钮，按压即可抬起表盘主机。

表盘主机抬起状态一览，支持任意角度悬停，酷似柯南的手表型麻醉枪。

固定表盘主机的金属卡扣特写。

分体式转轴结构特写，主机转动180度，能够便捷与表体分离。

取掉表盘主机。

表盘底座固定主机的金属卡扣特写。

表盘主机上的金属弹簧卡扣结构特写。

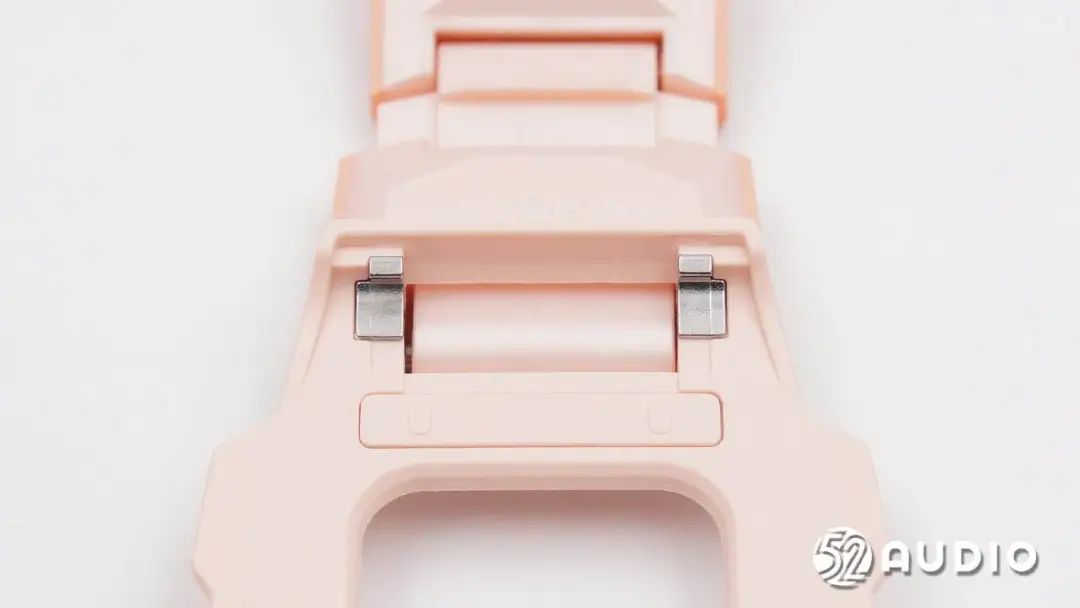

表盘底座与表带衔接的滑锁结构特写，两侧施力向内滑动解锁。

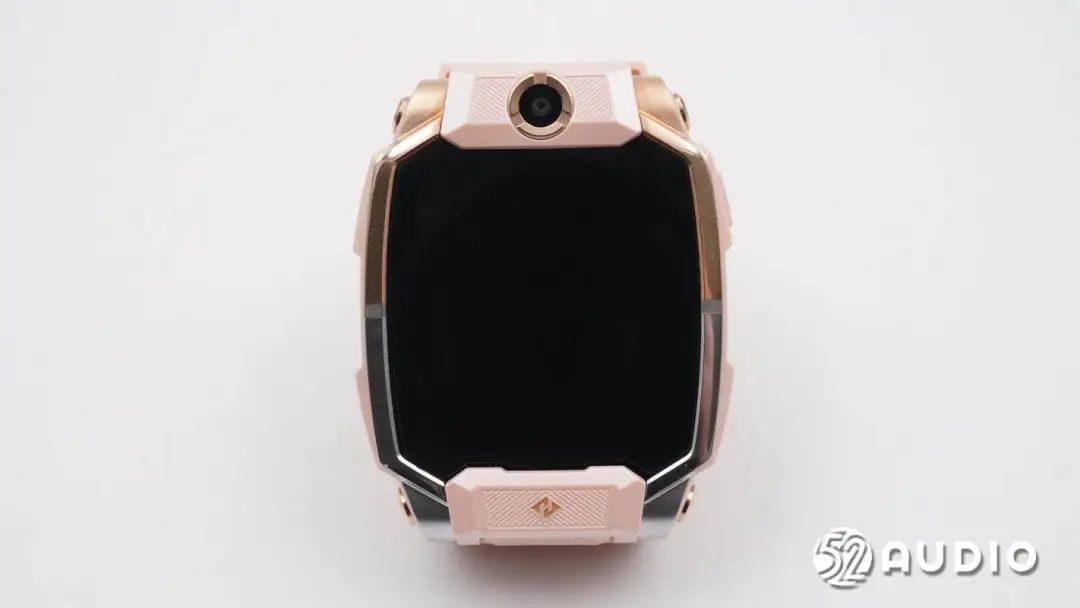

表盘主机正面外观一览，采用了1.78英寸柔性AMOLED屏幕，分辨率416*468，像素密度351PPI，提供清晰细腻的内容显示。

主机正面两侧边框上，设置天线信号溢出口。

主机正面搭载的500万像素前置摄像头，用于视频通话功能。

主机背面外观一览，从上到下依次设置有800万像素后置摄像头和补光灯，健康监测传感器模组和SIM卡槽。

背面两侧边框上同样设置天线信号溢出口。

掀开SIM卡槽的盖板，内侧设置有红色橡胶垫密封防水，同时固定SIM卡。

SIM卡槽特写。

主机一侧设置有椭圆形扬声器出音孔和方形功能按键。

主机另外一侧设置麦克风和气压计一体开孔和磁吸充电触点。

智研所采用CHARGERLAB POWER-Z KT002测试仪对小天才儿童电话手表Z10进行充电测试，输入功率约为3.48W。

二、小天才儿童电话手表Z10拆解

通过开箱，我们详细了解了小天才儿童电话手表Z10的独特外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

卸掉螺丝，掀开主机背部盖板。

盖板内侧元器件排线通过连接器连接主板，通过金属盖板增强固定。

取掉固定盖板，挑开连接器，分离腔体。

盖板内侧结构一览，上层固定电池单元。

腔体内部结构一览。结构紧凑，组件布局井然有序。

盖板内侧固定补光灯的结构特写。

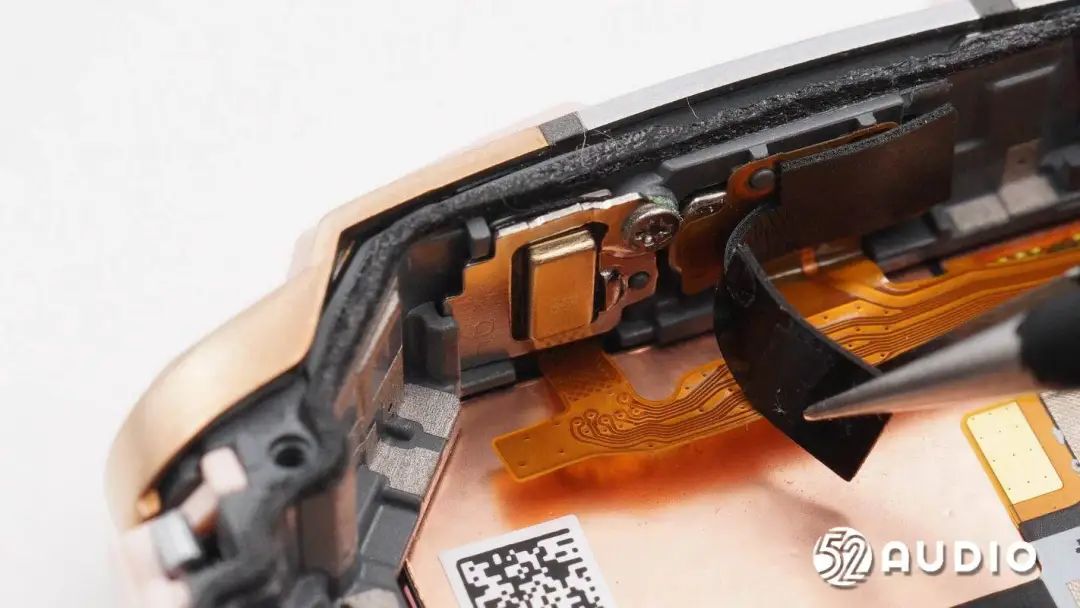

盖板内侧固定霍尔元件的结构特写。

腔体内部的后置摄像头结构特写。据官方介绍，800万像素，98°广角，支持OIS防抖。

功能按键内侧结构特写，通过金属支架固定。

扬声器内侧结构特写。

腔体壁上一体麦克风/气压传感器结构特写。

充电触点内侧结构特写。

取出盖板内侧的电池单元。

电池下方设置有金属隔磁屏蔽贴纸，屏蔽电磁干扰。

手表内置锂聚合物电池组，电池型号：XTC-ND03，标称电压：3.91V，充电限制电压：4.5V，额定容量：760mAh，额定能量：2.96Wh，典型容量：780mAh。

电池生产厂：佰力电子（东莞）有限公司。

撕开电池外部包括的散热铜箔。

电芯上丝印信息一览，型号：542825C ，电芯容量：775mAh。

电池保护板电路一览，主要IC通过硬质胶水防护，负责电池的过充电、过放电、过电流等保护。

撕开隔磁屏蔽贴纸，盖板底部结构一览，还设置有金属盖板。

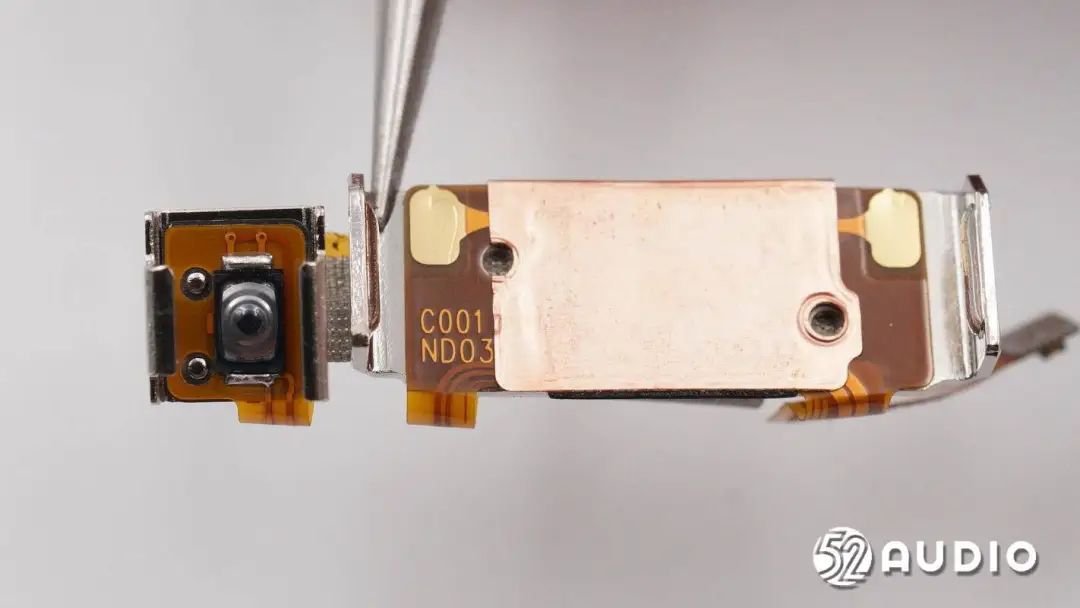

卸掉螺丝，取出金属盖板。盖板内侧固定健康监测模组、SIM卡槽等元器件的排线。

补光灯的菲涅尔透镜特写。

固定振动马达的凹槽结构特写，贴有石墨导热贴。

传感器模组菲涅尔透镜结构特写。

体温检测传感器结构特写，涂有白色硅脂传导热量。

另外一个预留传感器触点特写。

盖板内侧的排线电路一览。

丝印AQ 4D的霍尔元件特写，通过感知磁场变化来获悉表盘主机是否竖起，从而告知主控开启后置摄像头。

LED补光灯特写。

镭雕LM0625的线性振动马达特写，用于人机交互反馈。

健康监测模组特写，包括中间两颗LED照射灯，外围三个接收反射光线的感应器。

体表测温传感器和丝印“12D DOD”的体温检测IC。

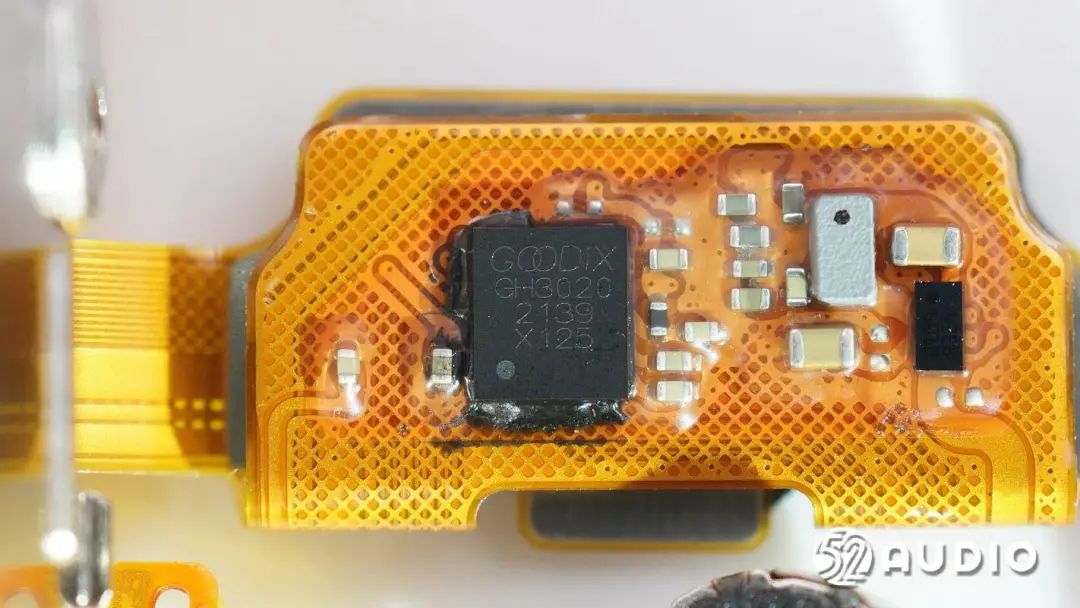

GOODiX汇顶科技GH3020健康监测IC，集成了多通道PPG，具备心率（HR）、心率变异性（HRV）和血氧饱和度（SpO2）等监测功能。

丝印43E8的IC。

取掉腔体内部的主板单元和双摄像头。

挑开连接器，分离前置摄像头。

手表内部搭载的双摄像头模组特写。

主板一侧通过大面积屏蔽罩和散热铜箔覆盖。

主板另外一侧设置多个BTB连接器连接其他组件。

腔体底部结构一览，屏幕内侧同样贴有大面积散热铜箔。

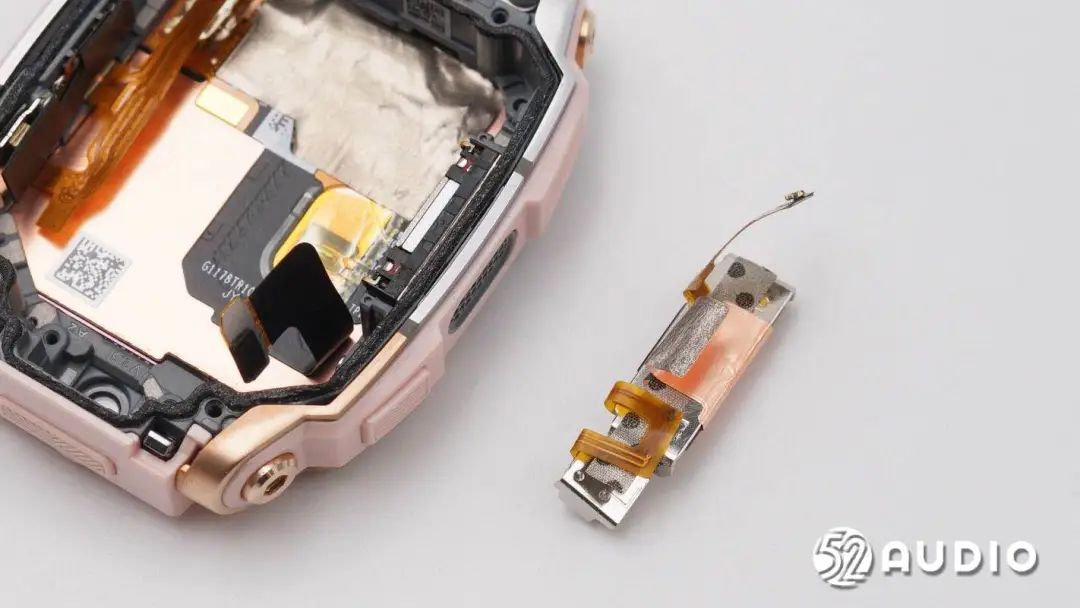

腔体壁上的LDS镭射天线特写。整个边框内侧设置有多处，来实现更优的网络信号和抗干扰性能。

掀开海绵垫，麦克风结构一览。

镭雕G166的麦克风和气压计二合一传感器，用于语音通话功能拾音，以及检测气压，来自歌尔微电子。

AMOLED屏幕驱动芯片特写。

拆掉扬声器的金属盖板。

丝印Q4D27的扬声器特写，两侧露铜连接排线。

金属盖板内侧排线电路一览。左侧设置有微动按键，右侧金属触点连接扬声器。

撕掉主板上覆盖的散热铜箔。

拆掉主板上的屏蔽罩。

丝印“BWCL1EZC2-64G”的BIWIN佰维eMCP存储器（eMMC+LPDDR4X），容量：64G，用于用户文件存储。下方设置高通骁龙W5穿戴旗舰芯片，基于4纳米制程工艺，采用增强型混合架构（4nm SoC+22nm AON），支持全新的超低功耗蓝牙5.3架构，以及面向Wi-Fi、全球导航卫星系统(GNSS)和音频的低功率岛，并支持深度睡眠和休眠等低功耗状态。

OnMicro昂瑞微OM9385射频前端全集成模组芯片，集成了完整的PA（Power Amplifier），双工器和滤波器、ASM（Antenna Switch Module），而且创造性地将低频、中频及高频完全整合到一颗模组中，实现了从收发信机到天线，一颗器件全集成的一体化解决方案。

Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi芯片。

Synaptics新思SYN47768KUB1G全球导航卫星系统（GNSS）SoC。

Qualcomm高通PMW5100 PMIC。

丝印72的IC。外围两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q系列详细资料图。据智研所拆解了解到，包括雷鸟、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动等众多品牌旗下产品采用了顺络电子的电感器。

丝印15的IC，左侧是连接天线的金属弹片，外围同样采用了Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

另外一处连接天线的电路特写。

LC双工器特写，用于隔离发射和接收信号。

连接前置摄像头模组排线的BTB连接器母座特写。

丝印3B1的IC。

连接健康监测模组和的扬声器排线的BTB连接器母座。

连接电池单元和麦克风排线的BTB连接器母座。

连接屏幕排线的BTB连接器母座。

连接后置摄像头排线的BTB连接器母座。

PMIC外围电感元件。

ST意法半导体LSM6DSOWTR传感器，一款支持状态机的6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪。

丝印1U4 339的IC。

小天才儿童电话手表Z10拆解全家福。

三、智研所总结

小天才儿童电话手表Z10在外观方面，延续了该系列的独特设计，机甲风外壳，时尚炫酷；分体式转轴结构，实现了表盘主机的竖起和180°旋转，既提升了拍照的便捷性，又能够在视频通话时更好地采集周围环境信息；表带采用了可拆卸的节状设计，能够自由调节长短，满足个性化需求。

内部主要配置方面，搭载了佰力电子3.91V 760mAh锂电池组，内置了扬声器、麦克风和气压计二合一传感器、线性振动马达和500万+800万像素前后双摄像头；健康监测模组包括了2颗LED照射灯+3个光纤接收感应器+体表测温传感器，采用了GOODiX汇顶科技GH3020健康监测IC，用于心率、血氧等健康监测功能。

主板上，搭载了高通骁龙W5穿戴旗舰芯片，BIWIN佰维64G eMCP存储器，OnMicro昂瑞微OM9385射频前端全集成模组芯片，Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC和SYN47768KUB1G全球导航卫星系统SoC，ST意法半导体LSM6DSOWTR六轴传感器，Qualcomm高通PMW5100 PMIC，以及Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等方案。
