一加Buds Ace系列是专为手游玩家和影音爱好者打造的真无线耳机产品，目前已相继发布了两代产品，凭借高性价比优势和丰富的功能体验，获得了众多用户的认可。新一代一加Buds Ace 2真无线降噪耳机，外观上采用了更具主流的设计，并通过新一代喷涂工艺，带来更出色的质感。

在功能上，一加Buds Ace 2真无线降噪耳机续航时间大幅提升，电池通过了莱茵高标准认证，搭配低功耗、高效能芯片，实现了单次12小时/综合43小时的超长聆听；还支持一家闪充，充电10分钟，可提供耳机4小时，综合11小时的续航。在降噪方面，通过了德国莱茵高性能降噪认证，有效降低日常生活中的高频、低频噪音，带来更加沉浸的影音体验；还支持双麦AI通话降噪，提供清晰的语音沟通。

在音质方面，该产品搭载了12.4mm动圈单元，升级BassWave 2.0动态低音技术，动态补偿低频较弱的原始音源，带来更深邃的低音效果。其他方面，支持蓝牙5.4，耳机端延迟低至47ms，提供精准快速响应；支持设备双连接，切换更加便捷；基于ColorOS 11.0及以上系统，还支持个性化弹窗、多设备无缝流转等功能。下面就来看看这款产品的详细拆解报告吧~

一、OnePlus一加Buds Ace 2真无线降噪耳机开箱

一加Buds Ace 2真无线降噪耳机包装盒采用了一加经典设计风格，标志性的红白色配色，正面展示有耳机的外观线图，一加品牌LOGO，以及产品名称。

包装盒背面介绍了公司信息，OPPO广东移动通信有限公司。

包装盒底部贴有产品标签，产品颜色：瞬影青，产品型号：E514A，充电盒输入：5V-1A。

打开包装盒，取出内部所有物品，包括了主机、充电线、耳塞和产品说明书。

随机标配的硅胶耳塞，耳机上预装一副，总共三种尺寸。

充电线采用了USB-A to Type-C接口，一加经典红白品牌色。

一加Buds Ace 2真无线降噪耳机充电盒采用了类似OPPO Enco X系列的星环设计，新一代喷涂工艺，具备出色的耐磨性和防刮性，且不易沾染指纹。机身正面设计有“OnePlus”品牌LOGO和指示灯。

机身背面外观一览。

机身侧边外观一览。

机身底部设置Type-C充电接口和蓝牙配对功能按键。

打开充电盒盖，内部耳机磁吸固定，左右放置，取出即可佩戴。

取出座舱内部耳机。

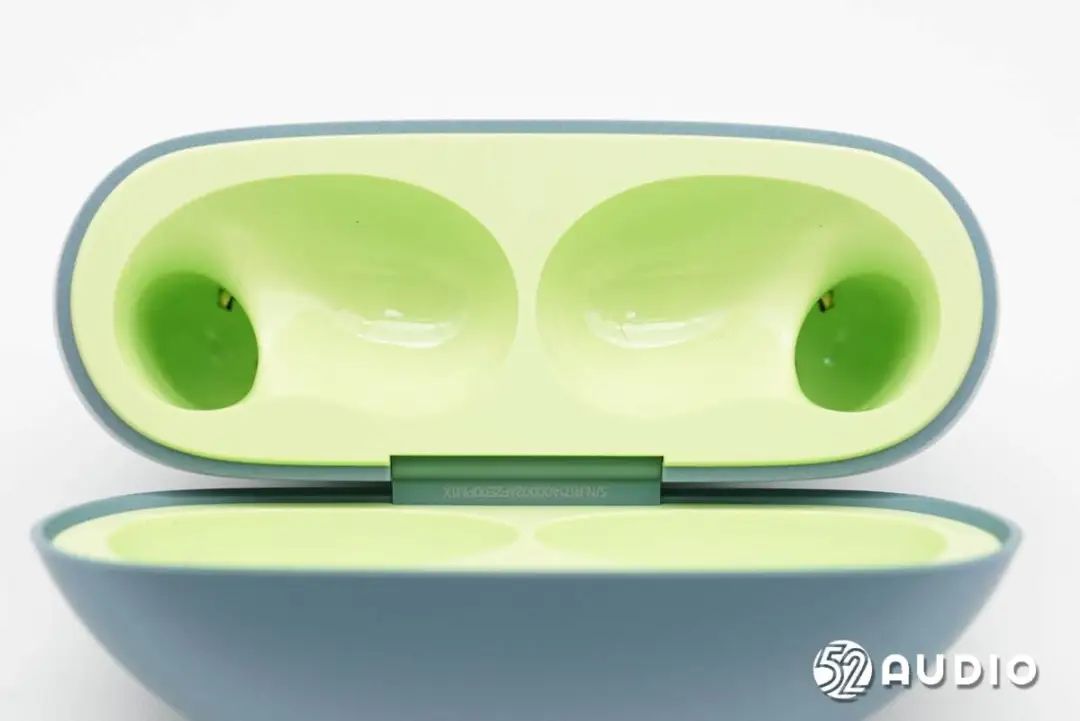

座舱内部结构一览，采用了光滑的亮面质感，防止划伤耳机。耳机充电的金属触点位于耳机柄座舱底部。

盒盖内侧标注有产品信息，OPPO广东移动通信有限公司，型号：E514A，额定容量：440mAh 1.68Wh，输入（充电盒）：5.0V-1.0A，输出（充电盒）：5.0V-0.4A。

一加Buds Ace 2真无线降噪耳机整体外观一览，耳机采用了柄状的入耳式设计，磨砂质感。

机身外侧外观一览，采用了水滴型耳机柄设计，圆润无棱角，独具辨识度。

耳机柄背部的触控区域特写，平面设计，便于盲操作。

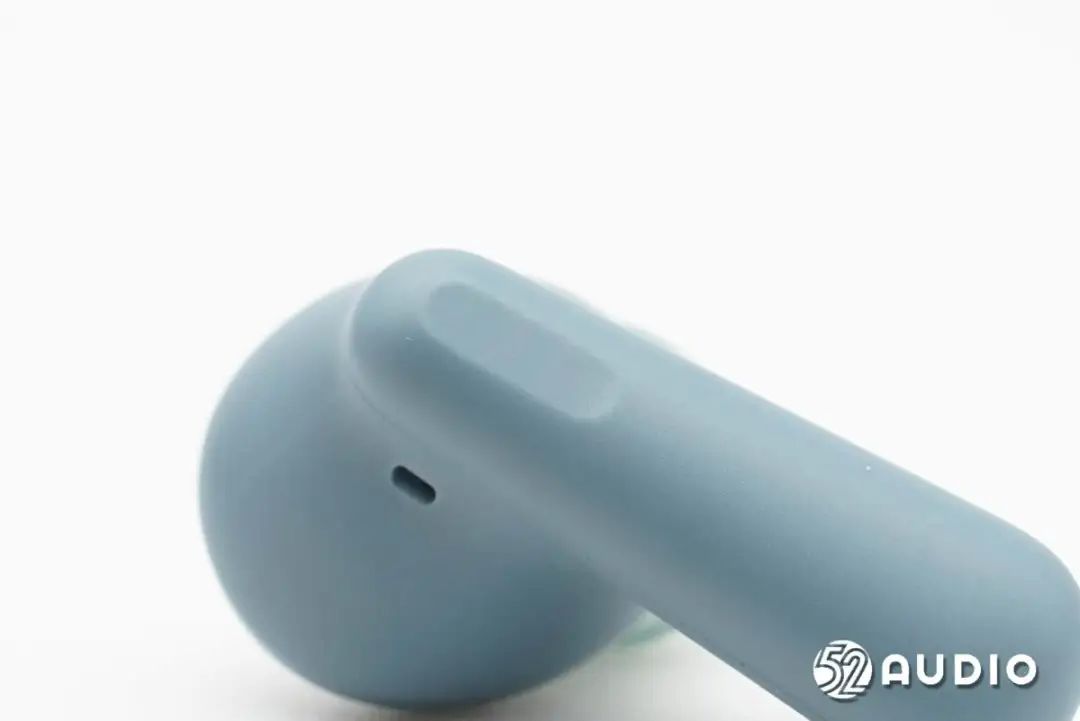

耳机侧边的降噪麦克风拾音孔特写。

耳机内侧外观一览，镂空雕刻L/R左右标识，同时也是调音孔。

耳机柄底部的充电触点和通话麦克风拾音孔特写。

取掉耳塞，耳机出音嘴特写，防尘网防护。出音管底部设置有调音孔，用于保障音腔内部空气流通。

经我爱音频网实测，OnePlus一加Buds Ace 2真无线降噪耳机整机重量约为46.2g。

单只耳机重量仅约为4.4g，佩戴舒适轻盈。

我爱音频网采用CHARGERLAB POWER-Z KM003C对一加Buds Ace 2真无线降噪耳机进行充电测试，输入功率约为2.76W。

二、OnePlus一加Buds Ace 2真无线降噪耳机拆解

通过开箱部分，我们详细了解了一加Buds Ace 2真无线降噪耳机的外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

拆开充电盒外壳，取出座舱结构。

拆掉充电盒盖。

座舱结构一览，底部设置主板，腹部固定电池。

卸掉螺丝，取出主板和电池。

座舱底部结构一览，设置有磁铁吸附固定耳机，设置有一根铁柱，对应到主板上霍尔元件，用于开盖即连。

断开电池与主板连接的导线。

充电盒主板一侧电路一览，两端设置为耳机充电的金属弹片。

充电盒主板另外一侧电路一览。

WINSEMI稳先微WSDY3302B锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。

丝印T18的TVS管，用于输入过压保护。

Cmsemicon中微半导体CMS8S5880单片机，用于充电盒整机控制。

丝印qH 4mE的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

两颗不同颜色的LED指示灯特写，用于反馈蓝牙配对及充电状态。

用于蓝牙配对的功能按键特写。

Type-C充电母座特写。

ETA钰泰ETA9030 TWS充电仓PMU，负责内置电池的充放电管理。

电源管理芯片外围功率电感特写。

充电盒内置可充式锂离子电池，型号：761832B，额定容量：440mAh，额定能量：1.68Wh，典型容量：450mAh 1.71Wh，充电限制电压：4.35V，标称电压：3.80V，生产厂：重庆市紫建电子股份有限公司。

电池背面标签上印有CE、BIS认证，以及可循环使用标识。

撕开外部标签和绝缘保护，电芯上丝印信息与标签上一致。

耳机拆解

进入耳机拆解部分，取掉耳机柄背部盖板。

盖板内侧结构一览，设置有蓝牙天线和触摸检测的贴片。

腔体内部主板单元结构一览，排线焊接，打胶防护。

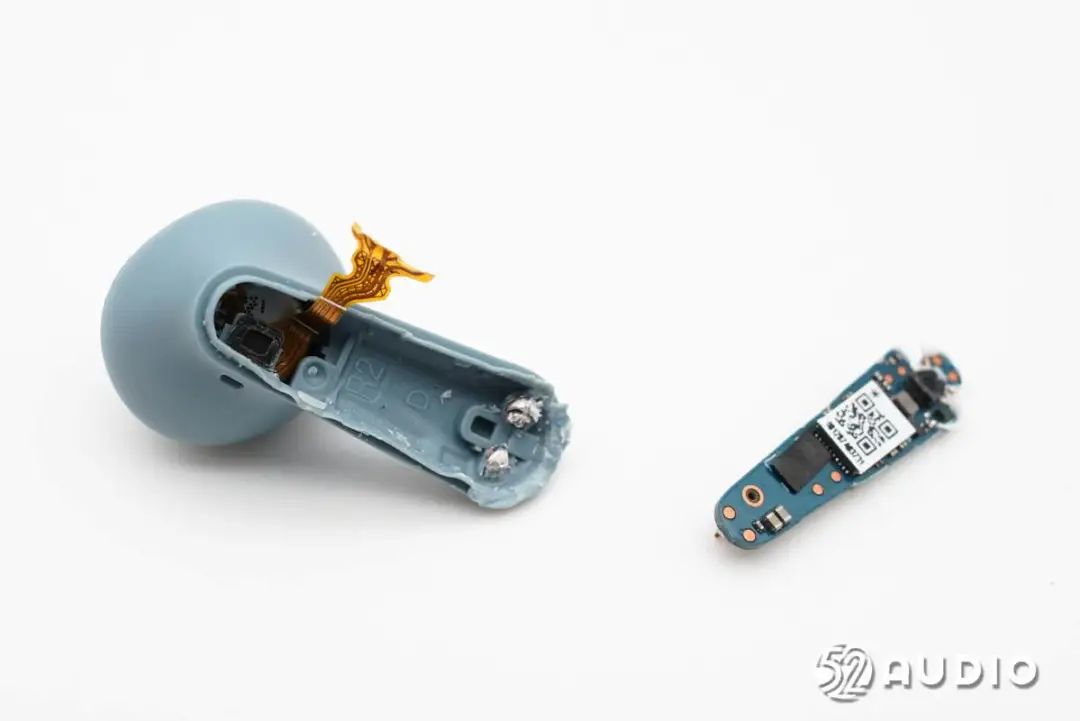

断开排线和充电触点，取出主板单元。

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

连接蓝牙天线和触摸检测贴片的金属弹片。

镭雕R4BN 01QP的MEMS麦克风特写，用于降噪功能拾音，来自瑞勤电子。

另外一颗连接蓝牙天线和触摸检测贴片的金属弹片。

镭雕YL240的晶振特写，用于提供时钟。

WINSEMI稳先微WSDF2310B锂电保护IC。

镭雕R492 0RDK的MEMS麦克风特写，用于语音通话和降噪功能拾音，同样来自瑞勤电子。

BES恒玄BES2700IHC蓝牙音频SoC，支持蓝牙双模V5.4，用于无线连接和音频数据处理。

沿合模线打开音腔，内部设置有电池和扬声器单元。

取掉电池单元，下方设置有盖板与音腔隔离。

取掉音腔盖板。

前腔内部扬声器单元结构一览。

取出扬声器。

前腔底部结构一览，调音孔内侧均通过丝网防护。

耳机内置软包扣式电池，型号：GF112570，容量：58mAh，来自GF新余赣锋。

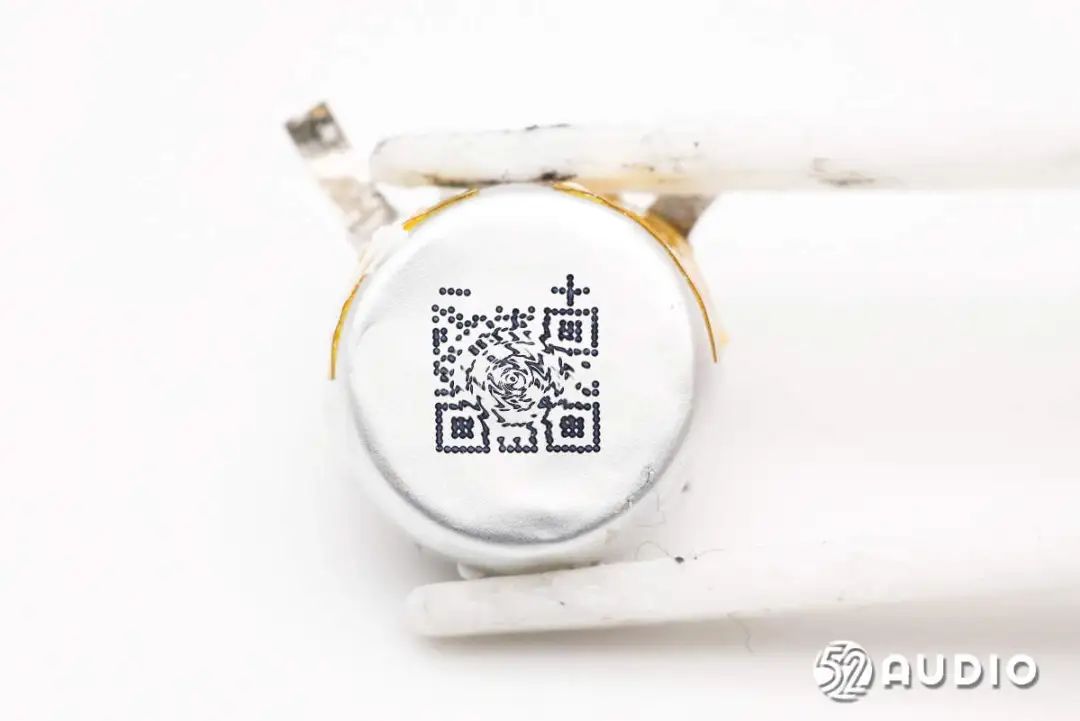

电池背面丝印二维码，用于产品追溯。

耳机扬声器正面特写，采用了镀钛振膜，提供澎湃音质。

扬声器背面特写，边缘设置调音孔，通过丝网防护。

扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器直径约为12.43mm。

OnePlus一加Buds Ace 2真无线降噪耳机拆解全家福。

三、我爱音频网总结

一加Buds Ace 2真无线降噪耳机在外观方面，整体质感得到了大幅提升。充电盒采用了星环设计，新一代喷涂工艺，具备出色的耐磨性和防刮性，且不易沾染指纹。柄状的入耳式耳机，采用了水滴型耳机柄设计，圆润无棱角，独具辨识度；单耳重量仅有4.4g，搭配三副硅胶耳塞，佩戴舒适轻盈。

内部主要配置方面，充电盒搭载了440mAh可充式锂离子电池，主板上采用了WINSEMI稳先微WSDY3302B锂电保护IC，负责过充、过放、过流、短路等保护；采用了ETA钰泰ETA9030 TWS充电仓PMU，负责内置电池的充放电管理；采用了Cmsemicon中微半导体CMS8S5880单片机，用于整机控制。

耳机内部搭载12.4mm动圈喇叭，内置58mAh软包扣式电池。主板上搭载了两颗瑞勤电子的MEMS麦克风，用于语音通话和降噪功能拾音；采用了BES恒玄BES2700IHC蓝牙音频SoC，用于无线连接和音频数据处理；采用WINSEMI稳先微WSDF2310B锂电保护IC，负责电池的充放电保护。
