手持示波器采样率高达5GS/s

对于许多工业领域的供电、输配电或高效电能转换应用，需要同时测量高电压、大电流信号以及模拟和数字控制信号，这些测量不仅发生在实验室中，而且也在现场进行，特别是进行高电压和大电流测试还需要隔离式输入。因此，目前市场上对能提供高性能、易用性，结构紧凑、机身坚固的手持示波器有很大的需求。 泰克(Tektronix)公司应市场需求，日前推出THS3000系列手持示波器，为需要在现场和实验室环境中调试、安装和维修复杂电子系统的工程师和技术人员，提供了全新水平的测量准确性和精确度。凭借最大200 MHz的带宽和5 GS/s的采样率，THS3000示波器是目前市场上性能最高的手持示波器。 泰克公司行业渠道开发经理焦宝春介绍说，THS3000系列产品型号分为带宽100MHz、最大采样率2.5GS/s和200MHZ、5GS/s两种。基于四个通道每通道10,000个样点的记录长度，用户能够以高采样率捕获大量信号信息， 从而清楚地看到信号细节。THS3000示波器上的各个通道与机身接地，各通道相互之间是隔离的。另外，用于数据存储、仪器设置和PC通信的外部USB输入也是隔离的。这让用户能够安全地使用随附的10X探头进行电压高达300 VRMS CAT III的浮动测量，或使用可选探头进行电压高达1000 VRMS CAT II的浮动测量。该仪器具有600 VRMS CAT III 防护等级的输入(BNC连接器至大地)，以保证安全的高压测量。 另外，THS3000示波器支持21项自动测量，有助于用户快速而准确地进行许多测量。内置的快速傅立叶变换(FFT)功能可对信号频谱进行分析，发现信号干扰、串扰或开关噪声等问题。并具有TrendPlot数据记录和Pass/Fail测试功能以及USB存储接口，基于OpenChooice软件的灵活连接，支持设置、波形和屏幕图像的传输。 据了解，THS3000系列产品重4.8磅(2.2千克)，电池续航工作时间为7小时，重新充电为5小时，电池为环保型可回收的锂离子电池。

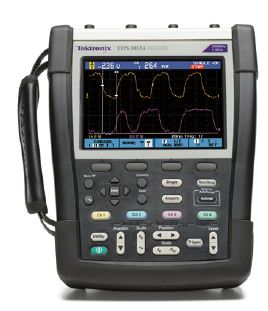

具备台式性能的电池供电手持示波器THS3000
XeJednc

焦宝春表示，手持示波器经常用于电机驱动器、功率变换器/逆变器和功率半导体器件的功率测量。通过结合使用泰克的广泛电压和电流探头，THS3000系列手持示波器可进行这些测量。其四个输入通道中的每个通道均可进行配置，以匹配探头类型和衰减系数，确保正确的测量和光标读数。 THS3000示波器提供和其他所有泰克示波器一样的直观用户界面。对于初始设置或测试点不断变化的情形，THS3000系列提供了一键自动设置(Autoset)和自动定量程(Autorange)功能，可自动设置示波器的触发系统并调整垂直/水平设置。 《电子设计技术》网站版权所有，谢绝转载
